ADI亚德诺_LT8714_产品介绍

ADI亚德诺 LT8714 产品介绍

2026-03-09 0次

特性

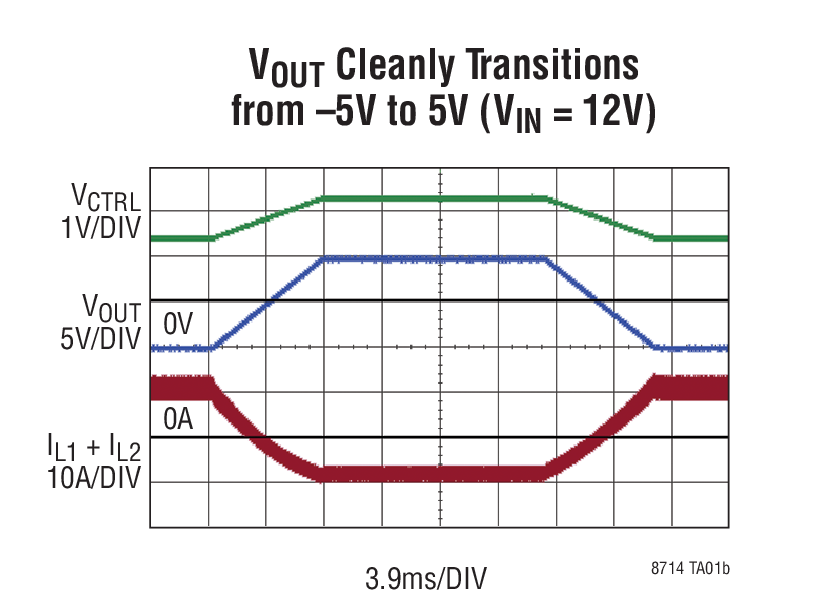

双极性输出可干净地完成通过 0V 的转换
输出能供应或吸收电流以提供任何输出电压
CTRL 引脚从外部设定输出电压
宽输入范围：4.5V 至 80V
电源良好指示引脚 (PG)
开关频率高达 750kHz
可同步至一个外部时钟
高增益 EN 引脚可接受缓慢变化的输入信号

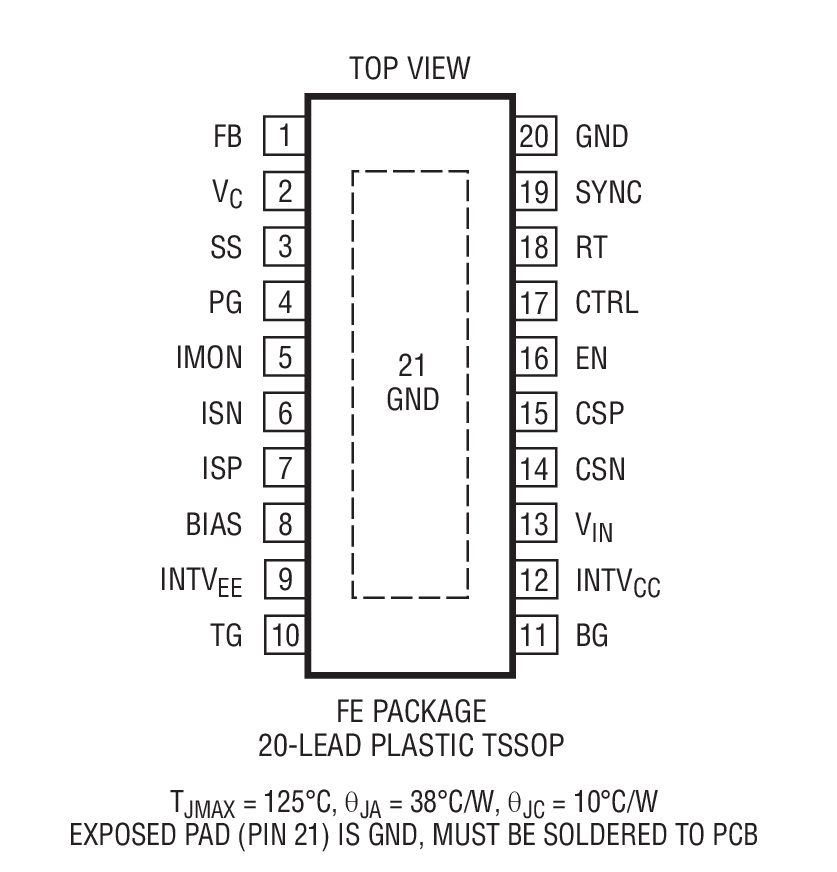

20 引脚 TSSOP 裸露衬垫封装

产品详情和应用

LT^®8714 是一款专为四象限输出转换器而设计的同步 PWM DC/DC 控制器。利用供应和吸收输出电流能力，输出电压可干净地完成通过 0V 的转换。

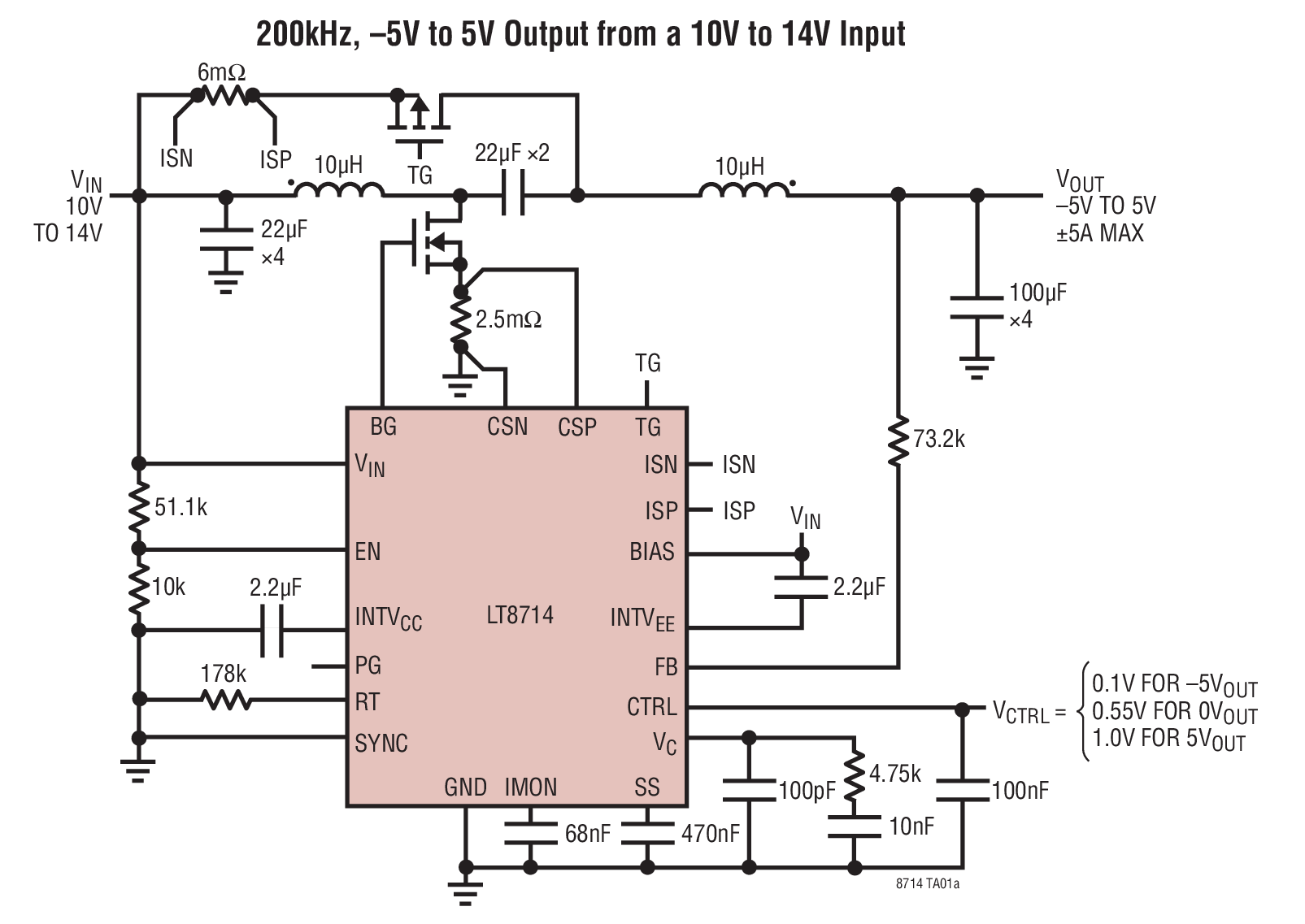

当针对新颖的四象限拓扑进行配置时，LT8714 非常适合于至正、负或 0V 电压的调节。其应用包括四象限电源、高功率双向电流源、有源负载、和高功率、低频信号放大。此外，LT8714 还具有一种电源良好指示功能，可让用户获知 V_OUT 是高于还是低于其目标调节电压。

LT8714 的开关频率范围可利用一个连接在 RT 引脚和 GND 之间的电阻器设置在 100kHz 至 750kHz 之间。另外，还提供了一个 SYNC 引脚以给用户使该器件同步至一个外部时钟。

LT8714 包括了电流限制和软起动等其他特点。LT8714 采用 20 引脚 TSSOP 封装。

Applications

四象限电源
双向电流源
高功率、低频信号放大
测试与测量
电子车窗贴膜
