ADI亚德诺 LTC3736 产品介绍

2026-03-09 0次

特性

无需电流检测电阻器
异相控制器降低了所需的输入电容
跟踪功能
宽 V_IN 范围：2.75V 至 9.8V
恒定频率电流模式操作
0.6V ± 1.5% 电压基准
低压差操作：100% 占空比
用于频率锁定或调节的真正 PLL
可选的突发模式 (Burst Mode^®) / 强制连续操作

辅助绕组调节
内部软起动电路
电源良好输出电压监视器
输出过压保护
微功率停机模式：I_Q = 9μA
纤巧型扁平 (4mm × 4mm) QFN 封装和窄体 SSOP 封装

产品详情和应用

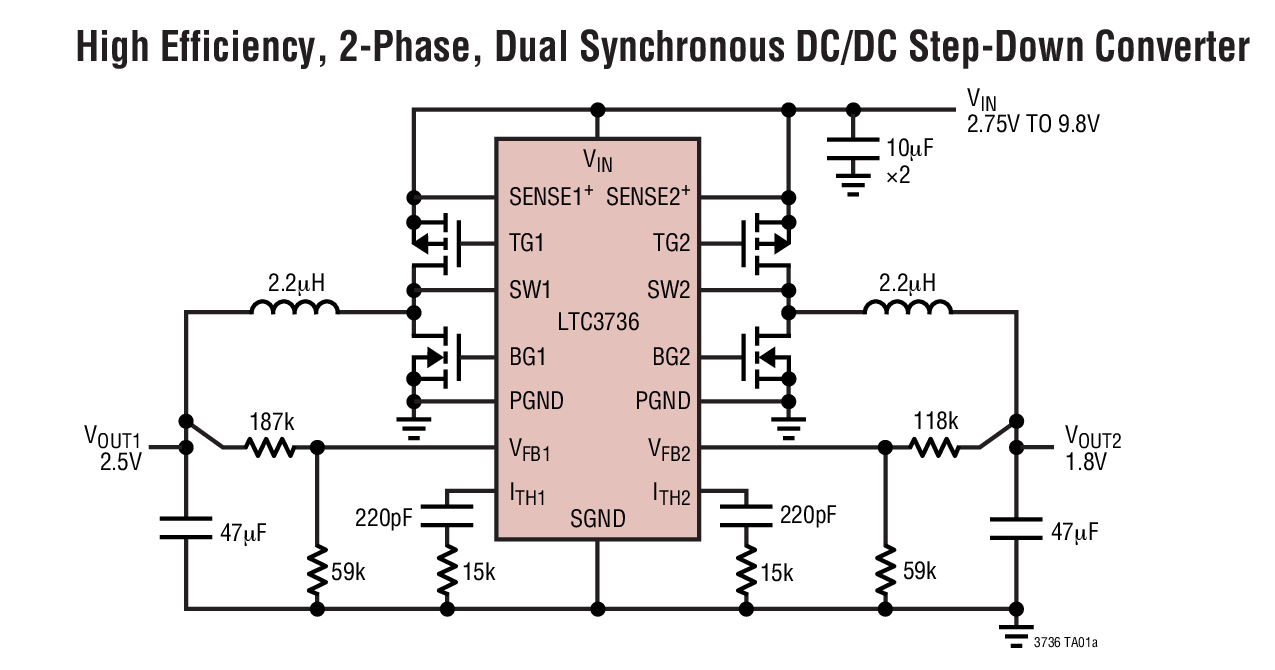

LTC3736 是一款具跟踪功能的两相、双通道、同步降压型开关稳压控制器，可采用极少的外部组件来驱动外部互补型功率 MOSFET。具 MOSFET V_DS 检测功能的恒定频率电流模式架构免除了增设检测电阻器的需要，并且改善了效率。通过使两个控制器异相运作，较大限度地减低了由于输入电容的 ESR 所导致的功率损失和噪声。

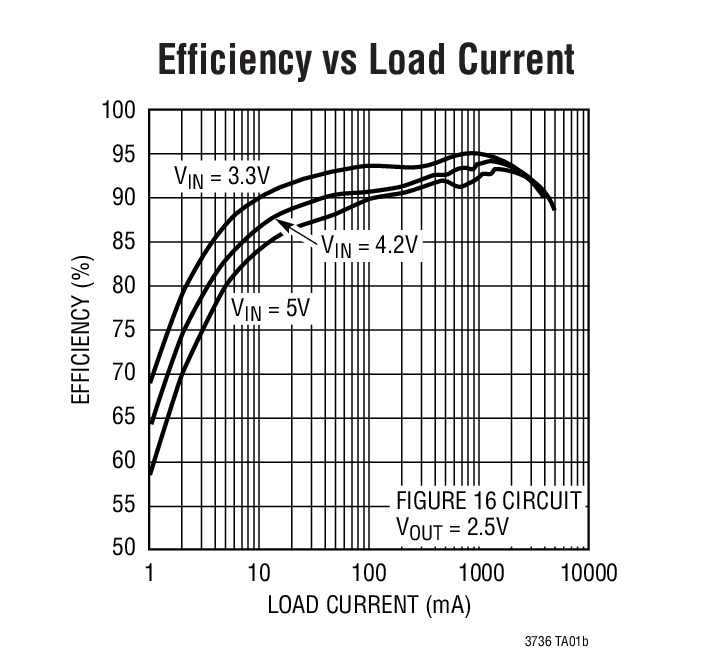

突发模式操作可在轻负载条件下提供高效率。100% 的占空比能力实现了低压差运作，从而延长了电池供电型系统中的工作时间。

该器件的开关频率可被设置为高达 750MHz，因而允许使用小的表面贴装型电感器和电容器。对于那些对噪声敏感的应用，可以对 LTC3736 的开关频率进行外部同步 (同步范围从 250kHz 至 850kHz)。突发模式操作在同步期间或者 SYNC/FCB 引脚被拉至低电平时禁用，旨在降低噪声和 RF 干扰。自动软起动在内部进行控制。

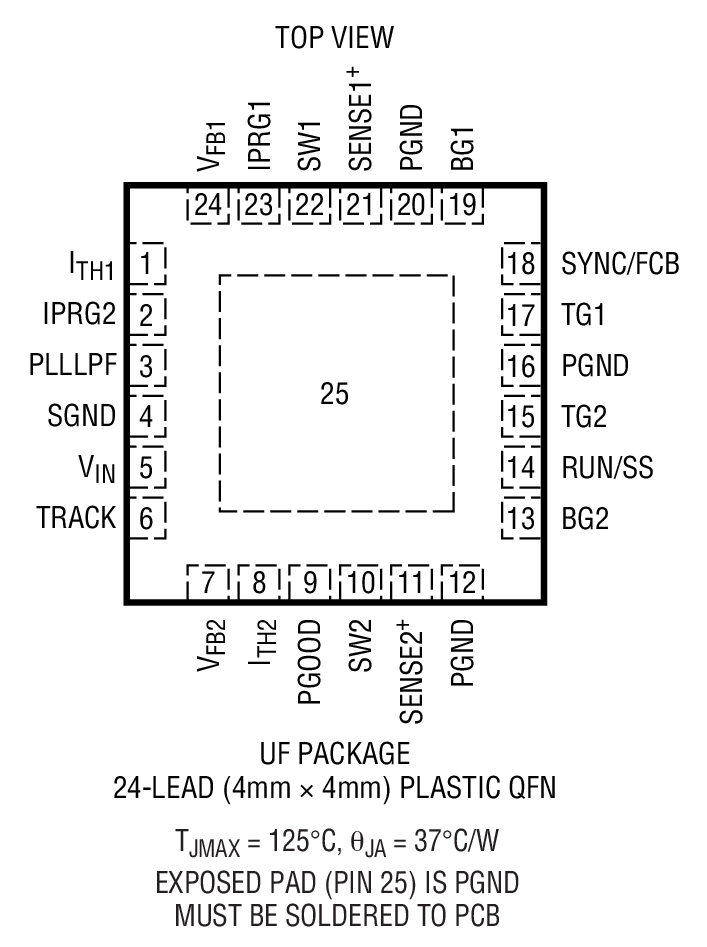

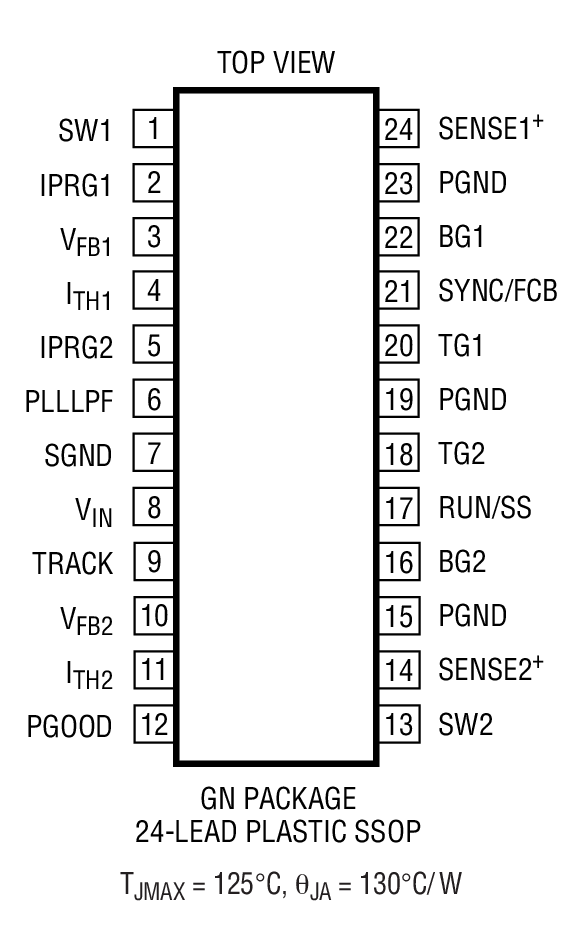

LTC3736 采用纤巧的耐热性能增强型 (4mm × 4mm) QFN 封装或 24 引脚窄体 SSOP 封装。

应用

单节或两节锂离子电池供电型设备
笔记本电脑和掌上型电脑、PDA
便携式仪器
分布式 DC 电源系统
