• 宽输入范围：工作时为 3.6V 至 36V (最大值为 40V)
• 输出电流高达 1.2A
• 可采用电阻器来设置的固定频率操作：200kHz 至3MHz
• 输出可调节为低至 780mV
• 抗短路性能强
• 可采用纤巧型电容器和电感器
• 软起动功能
• 低停机电流：< 2μA
• 低 V_CESAT 开关：350mV (在 1A)

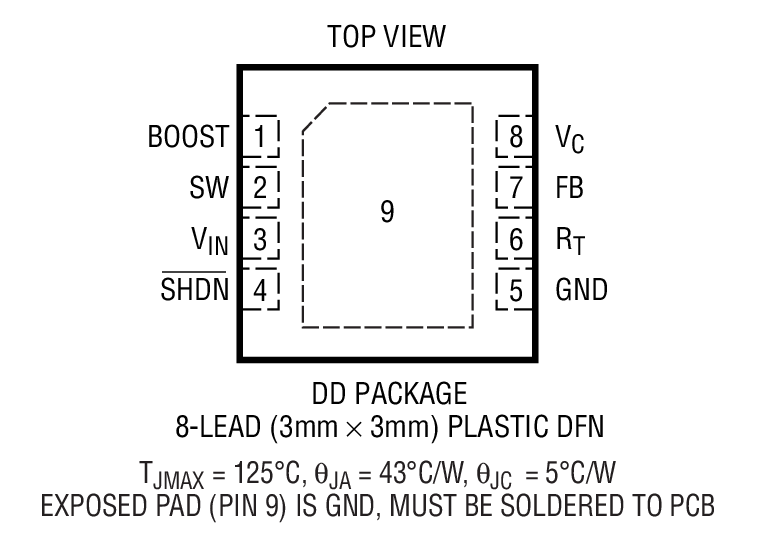

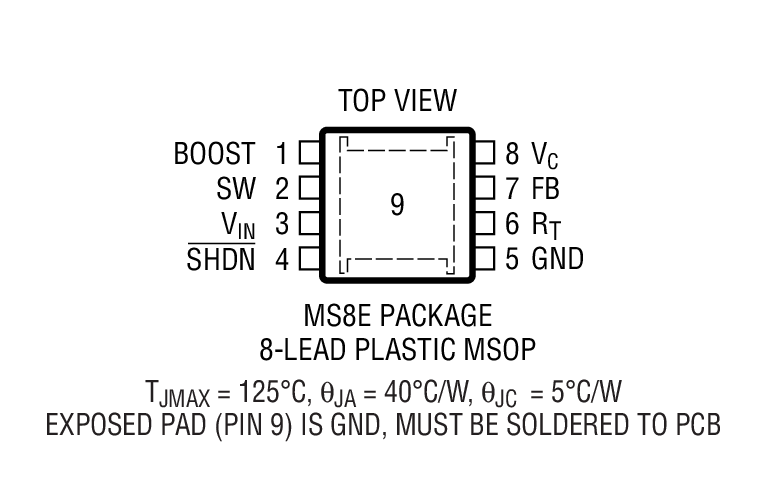

• 采用耐热增强型、扁平 3mm x 3mm DFN-8 和 MSOP-8封装

产品详情和应用

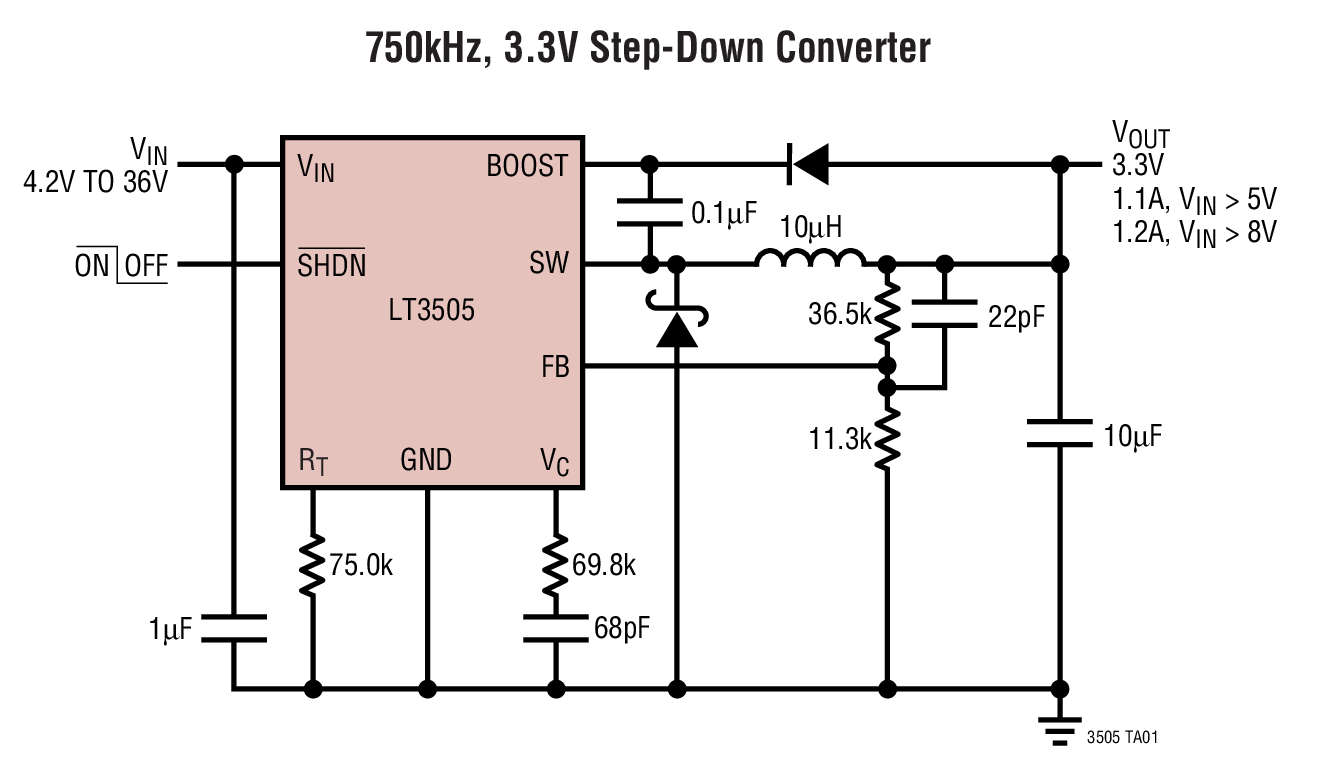

LT^®3505 是一款电流模式 PWM 降压型 DC/DC 转换器，具有一个内部 1.4A 电源开关。3.6V 至 36V (最大值为 40V) 的宽工作输入范围使得 LT3505 非常适合于对来自各种电源的功率进行调节，包括未调整的墙上适配器、24V 工业电源和汽车电池。可把振荡器设置为高频操作，以允许使用纤巧、低成本的外部元件；也可将振荡器设置为低频操作，以较大限度地提升效率。

逐周期电流限制提供了针对短路输出的保护作用，而软起动功能则消除了启动期间的输入浪涌电流。低电流 (< 2μA) 停机模式提供了输出断接，从而在电池供电型系统中实现了简易的电源管理。
