特性

• 可在 1.0V 至 30V 的电源电压范围内工作
• 可工作在升压或降压模式
• 只需三个现成有售的外部组件
• 片内低电池电量检测比较器
• 用户可调的电流限制
• 内部 1A 电源开关
• 固定或可调输出电压版本

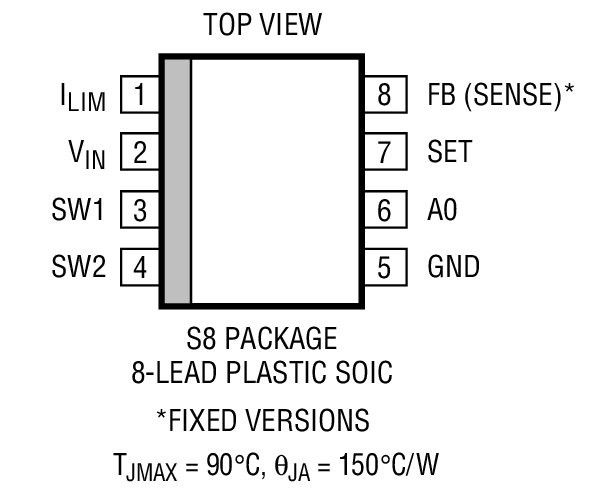

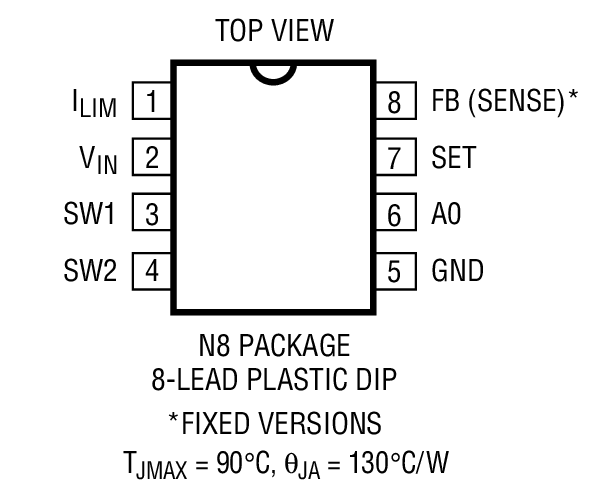

• 节省空间的 8 引脚 MiniDIP 封装或 S8 封装



产品详情和应用

LT^®1110 是一款通用型微功率 DC/DC 转换器。该器件仅需采用 3 个外部组件以提供一个 5V 或 12V 的固定输出。非常低的 1.0V 最小电源电压使得 LT1110 能在主电源是单节电池的应用中使用。一个片内辅助增益部件能够起低电池电量检测器或线性后置稳压器的作用。

70kHz 振荡器允许在许多应用中使用表面贴装型电感器和电容器。LT1110 的静态电流仅为 300μA，从而使得这款器件非常适合那些必须把电流消耗保持最小值的远程或电池供电型应用。

该器件可容易地配置为升压或降压型转换器，但是对于大多数降压型应用或高于 3V 的输入电源，则建议采用 LT1111。开关电流限制可由用户通过增设单个外部电阻器进行调节。独特的电池反接保护电路可在反向电源电压高达 1.6V 的情况下把反向电流限制在安全、非破坏性的水平。

• 寻呼机
• 相机

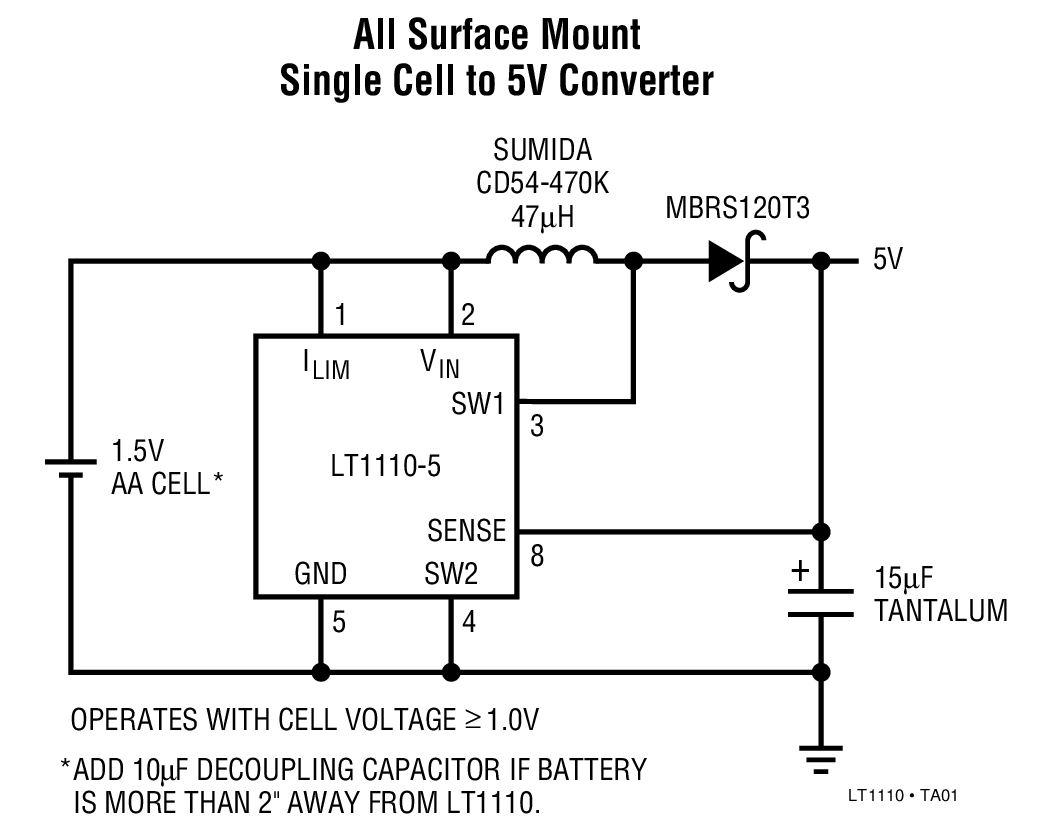

• 单节电池至 5V 转换器
• 电池备份电源
• 笔记本电脑和掌上型电脑
• 蜂窝电话
• 便携式仪器
• 激光二极管驱动器
• 手持式库存计算机
