ADI亚德诺 LT1776 产品介绍

2026-03-09 0次

特性

宽输入范围：7.4V 至 40V
可容许至 60V 的输入瞬变
700mA 峰值开关电流额定值
自适应开关驱动可在高负载时保持效率，在轻负载时无脉冲跳跃操作
真正的电流模式控制
200kHz 固定工作频率
可同步至 400kHz
在停机模式中具有低电源电流：30μA

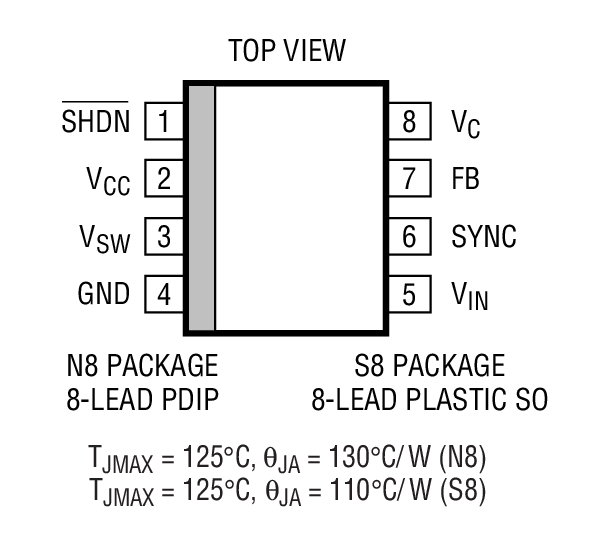

采用 8 引脚 SO 封装和 PDIP 封装

产品详情和应用

LT^®1776 是一款宽输入范围、高效率降压型开关稳压器。该单片式芯片内置了所有的振荡器、控制和保护电路。这款器件能够接受高达 60V 的输入电压，并包含一个额定在 700mA峰值电流的输出开关。电流模式控制可提供卓越的动态输入电源抑制性能和短路保护。

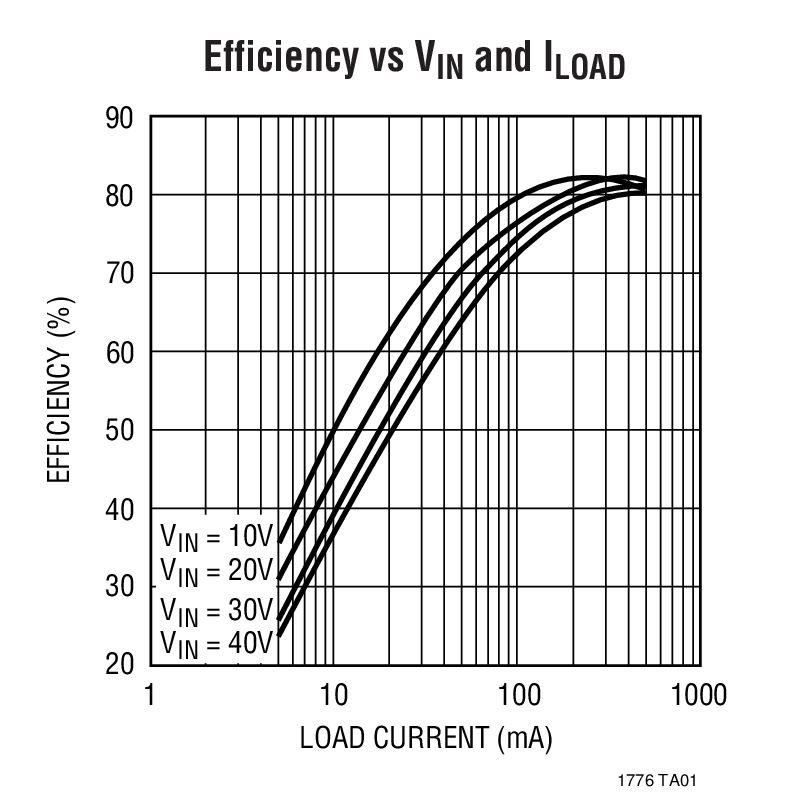

LT1776 拥有几个旨在提升效率的特性。内部控制电路一般是通过 V_CC 引脚供电，从而较大限度减少了直接从 V_IN 电源吸取的功率 (见 “Applications Information”)。另外，LT1776 开关电路的动作还取决于负载。在中等至高负载条件下，输出开关电路保持快速上升时间以实现良好的效率。在轻负载时，有意地减低上升时间以避免脉冲跳跃运行方式。

该器件采用 SO-8 封装和 200kHz 开关频率，因而可满足占用极小 PC 电路板面积的要求。

应用

汽车 DC/DC 转换器
蜂窝电话电池充电器配件
IEEE 1394 降压型转换器
