特性

• 最大程度减少外部元件，降低总体成本
  • 同步工作可保持高效、低成本
  • 内部补偿，在任意输出电压下均可稳定工作
  • 全陶瓷电容方案
  • 4MHz工作
  • 只需5个外部元件
  • 总方案尺寸为12 mm² (元件面积之和)
• 缩减DC-DC稳压器物料单
  • 2.7V至5.5V宽输入电压范围
  • 1.5V至100%V_IN可调节输出电压范围
  • 提供高达600mA负载电流
  • 100%占空比操作
  • +1%/-0.75%基准电压精度
  • 采用2mm x 2mm TDFN封装
• 降低功耗
  • 效率高达91%
  • 跳脉冲模式，轻载时保持高效
  • 关断电流 = 0.1μA
• 工作可靠
  • 峰值限流保护
  • 软启动限制浪涌电流
  • 内置输出电压监测(开漏PGOOD引脚)
  • -40°C至+125°C工作温度范围

产品详情和应用

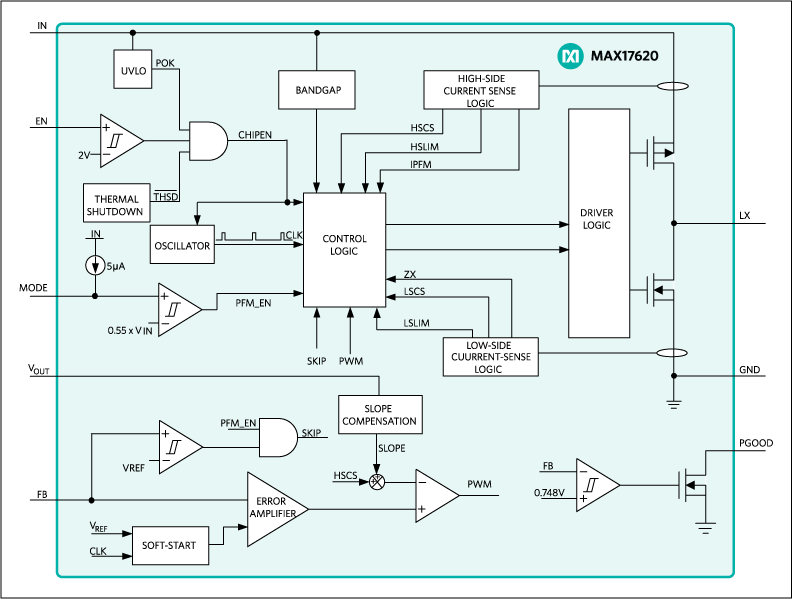

MAX17620为高频、高效、同步降压型DC-DC转换器，带有集成MOSFET，工作在2.7V至5.5V输入电压范围。器件支持高达600mA负载电流和1.5V至100% V_IN输出电压。高频操作支持使用小尺寸、低成本电感和电容。

器件在轻载时可选择PWM/跳脉冲工作模式，PWM模式时工作在4MHz固定频率。跳脉冲模式提高轻载时的系统效率，PWM模式在所有负载条件下保持恒定的开关频率。跳脉冲模式下，器件从电源输入吸入的静态电流只有40μA。关断模式下，耗流降低至0.1μA。

器件也具有软启动功能，以降低启动过程的浪涌电流；也采用使能(EN)引脚打开/关断器件。输出电压达到稳压范围时，触发开漏PGOOD引脚，为系统提供电源就绪指示。

MAX17620采用8引脚、2mm x 2mm TDFN封装，工作在-40°C至+125°C温度范围。

应用

• 电池供电仪表
• 分布式供电系统
• 负载点电源
• 标准5V电源
