ADI亚德诺_LTC7801_产品介绍

ADI亚德诺 LTC7801 产品介绍

2026-03-09 0次

特性

宽 V_IN 范围：4V 至 140V (绝对最大值为 150V)
宽输出电压范围：0.8V 至 60V
可调栅极驱动电平：5V 至 10V (OPTI-DRIVE)
低工作 I_Q：40μA (停机 = 10μA)
100% 占空比操作
无需外部自举二极管
可选的栅极驱动欠压闭锁 (UVLO) 门限
用于 DRV_CC 的内置 LDO 或外部 NMOS LDO
EXTV_CC LDO 采用 V_OUT 为驱动器供电

可锁相频率 (75kHz 至 850kHz)
可编程固定频率 (50kHz 至 900kHz)
在轻负载条件下可选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode^®) 操作
可调突发箝位
电源良好输出电压监视器
可编程输入过压闭锁

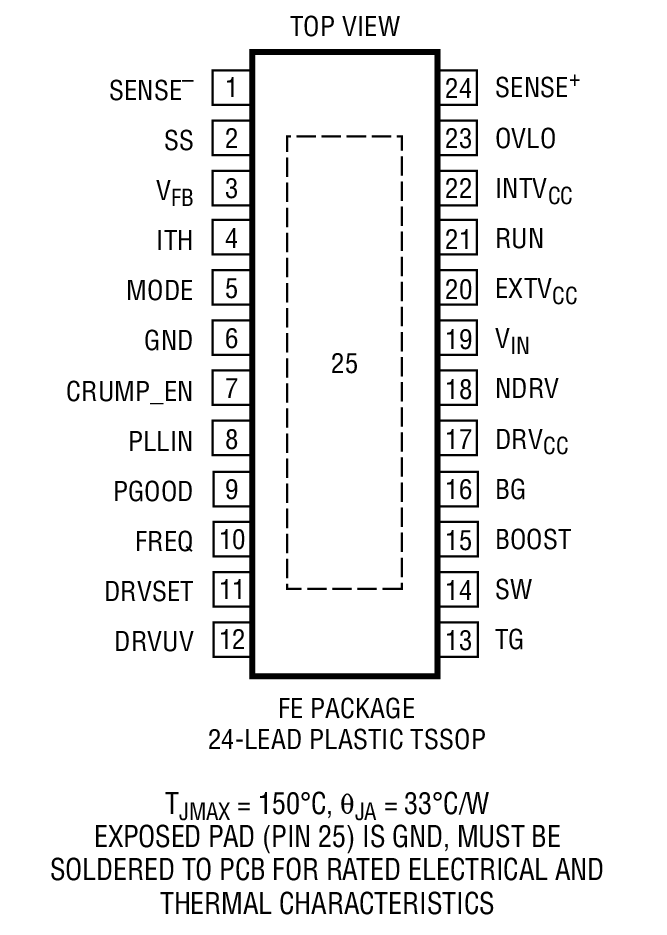

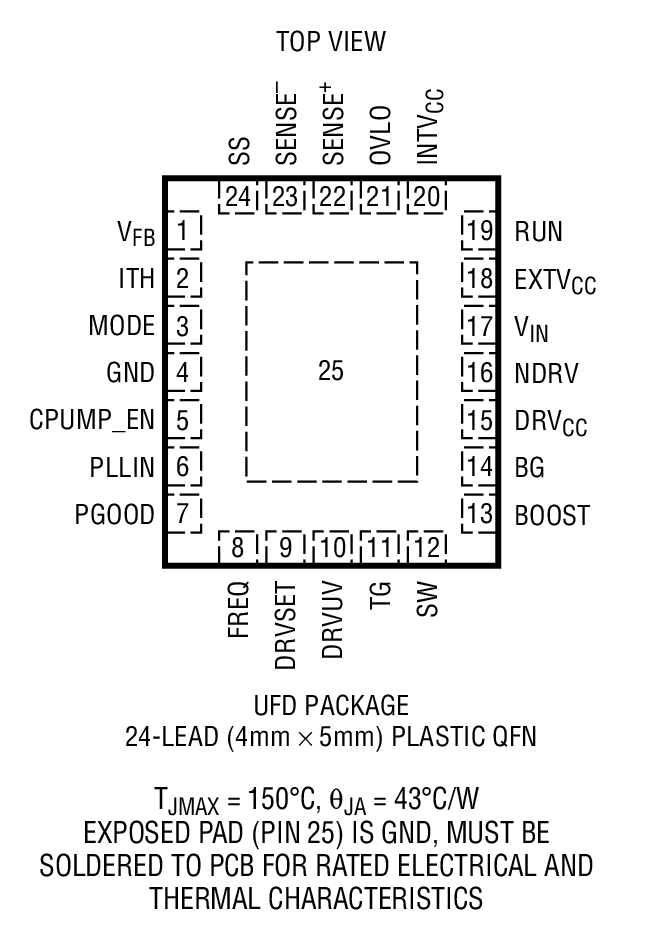

小外形 24 引脚 4mm x 5mm QFN 封装或 TSSOP 封装

产品详情和应用

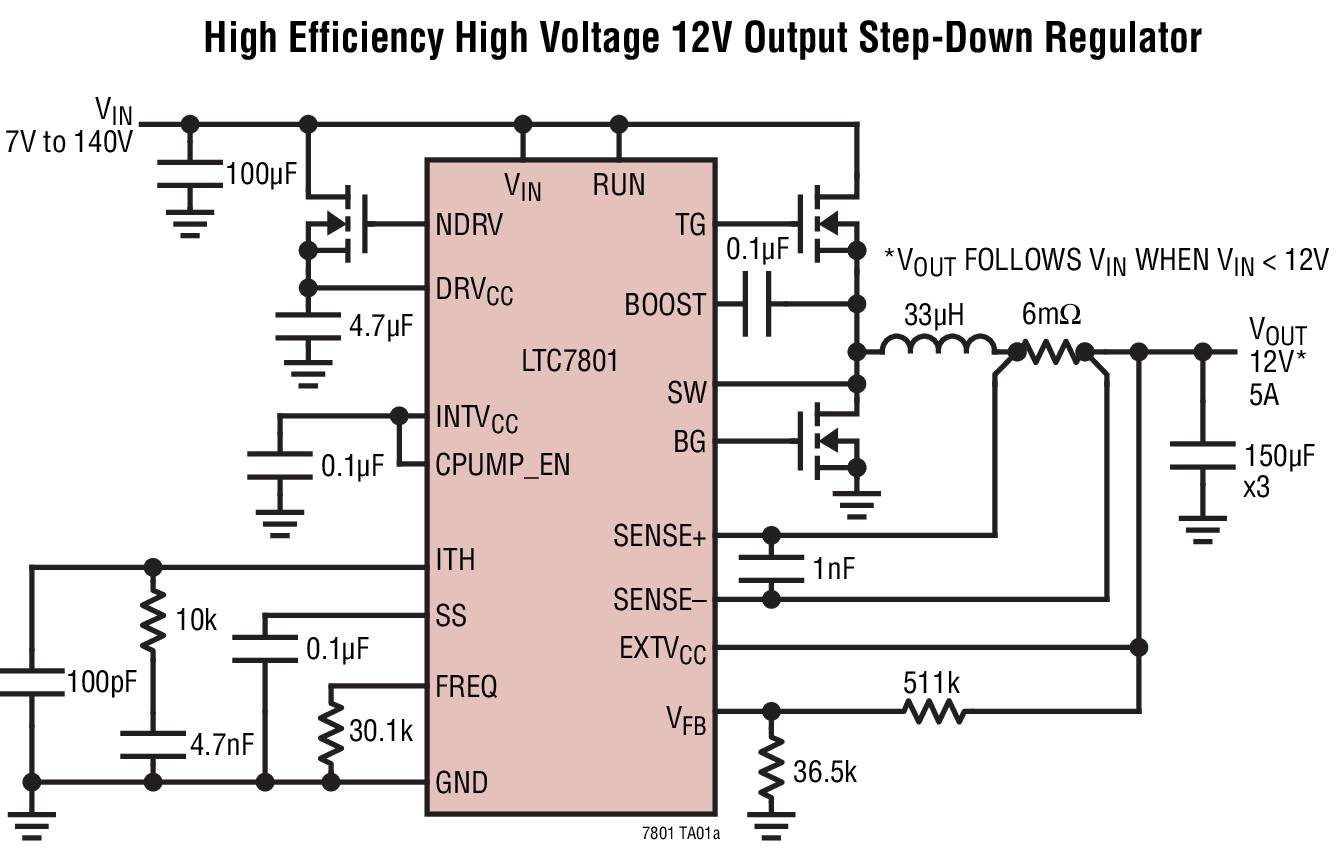

LTC7801 是一款高性能、降压型开关稳压器 DC/DC 控制器，用于驱动一个全 N 沟道同步功率 MOSFET 级，可采用高达 140V 的输入电压运作。该器件运用了一种恒定频率电流模式架构，因而可提供一个高达 850kHz 的可锁相频率。

栅极驱动电压可设置在 5V 至 10V 的范围内，因而允许使用逻辑或标准电平 FET 以较大限度地提升效率。上管栅极驱动器中的集成化开关免除了增设一个外部自举二极管的需要。一个内部充电泵允许执行 100% 占空比操作。

低的 40μA 无负载静态电流延长了电池供电型系统中的工作运行时间。OPTI-LOOP^® 补偿的运用允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。LTC7801 具有一个精准的 0.8V 基准和电源良好输出指示器。该器件的输出电压可采用外部电阻器设置在 0.8V 至 60V 之间。

应用

汽车和工业电源系统
高电压电池供电式系统
电信电源系统
