特性

• 3.6V 至 15V 输入电压范围
• 每通道的输出电流为 3A

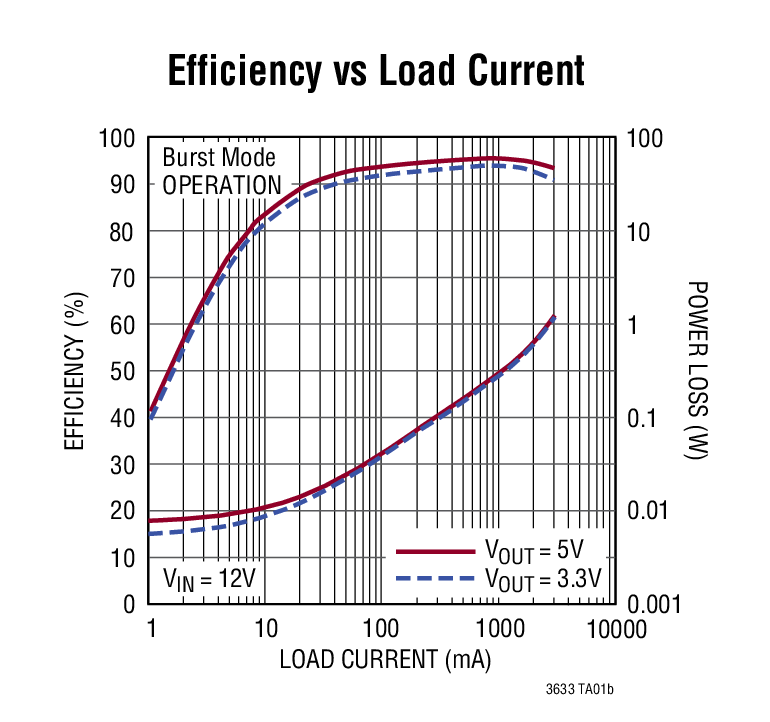

• 效率高达 95%
• 低占空比操作：5% (在 2.25MHz)
• 通道之间的 0° / 180° 可选相移
• 可调开关频率范围：500kHz 至 4MHz
• 外部频率同步
• 电流模式操作以实现卓越的电压和负载瞬态响应
• 0.6V 基准可容许低输出电压
• 可由用户来选择的突发模式 (Burst Mode^®) 操作或强制连续操作
• 输出电压跟踪和软起动能力
• 短路保护
• 过压输入和过热保护
• 低功率 2.5V 线性稳压器输出
• 电源良好状态输出

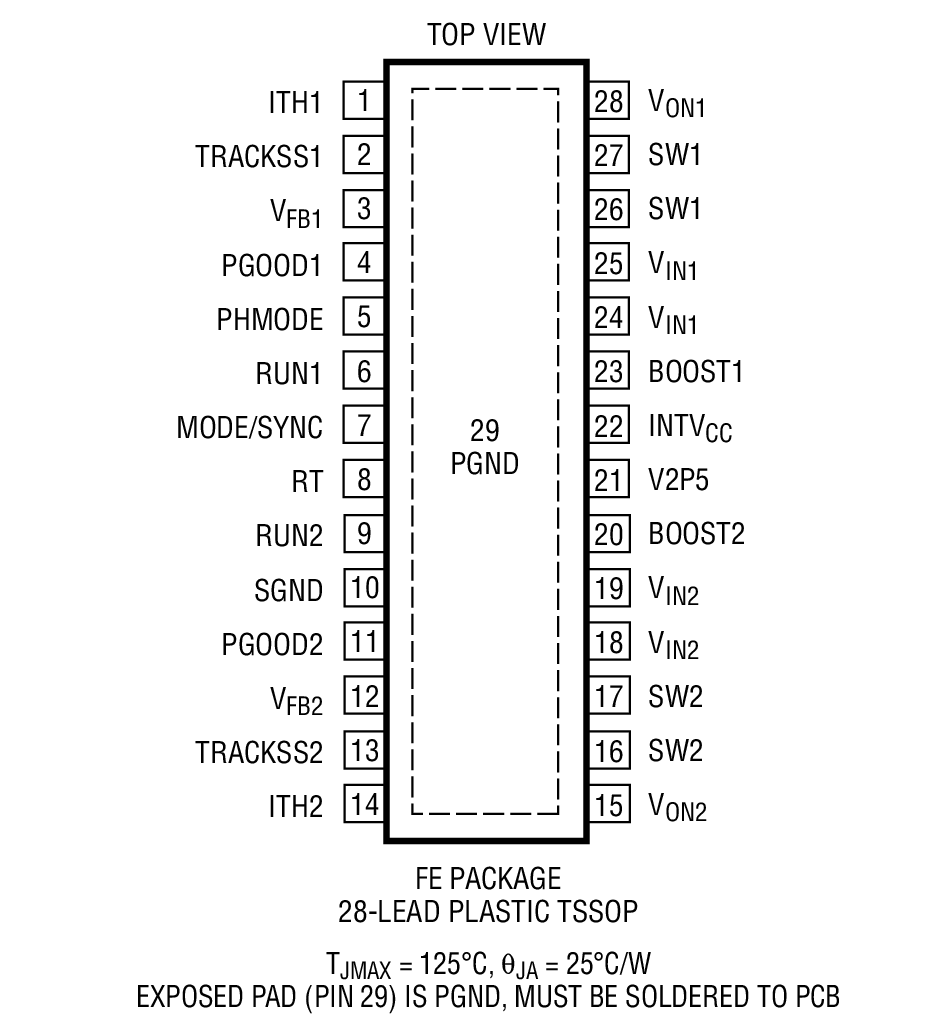

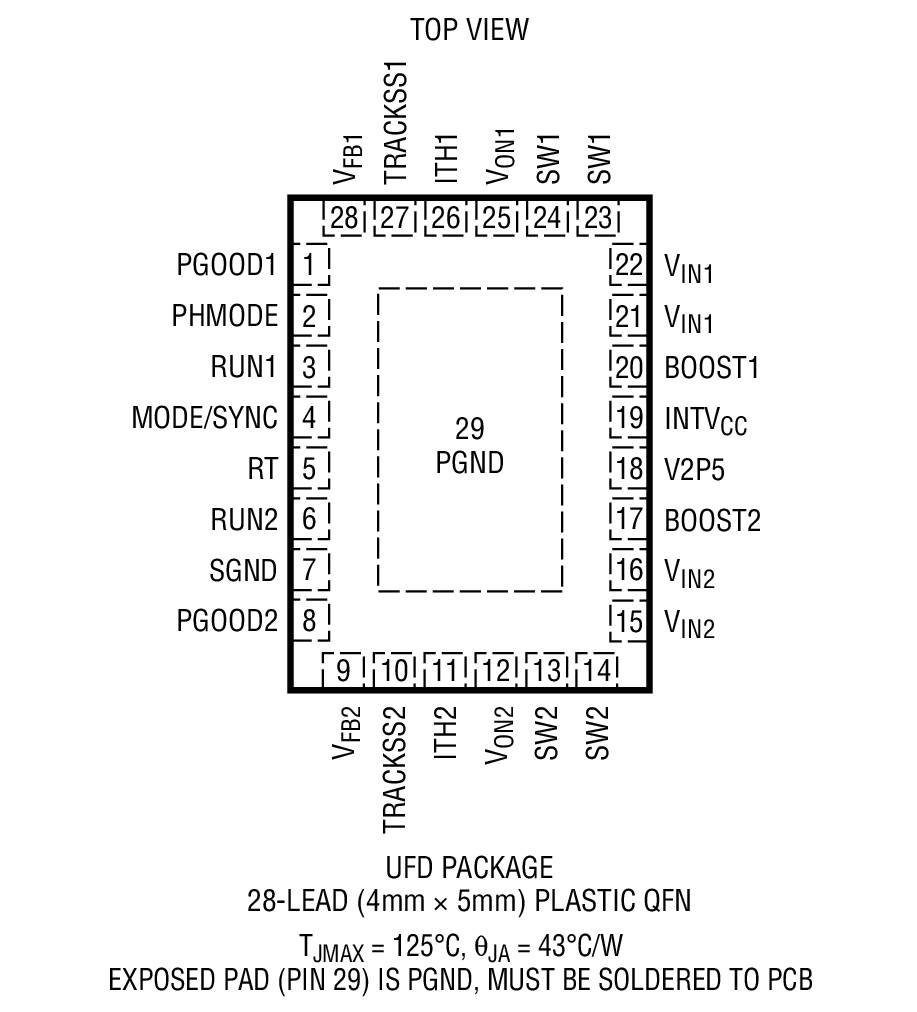

• 采用 (4mm x 5mm) QFN-28 封装和 28 引脚 TSSOP 封装



产品详情和应用

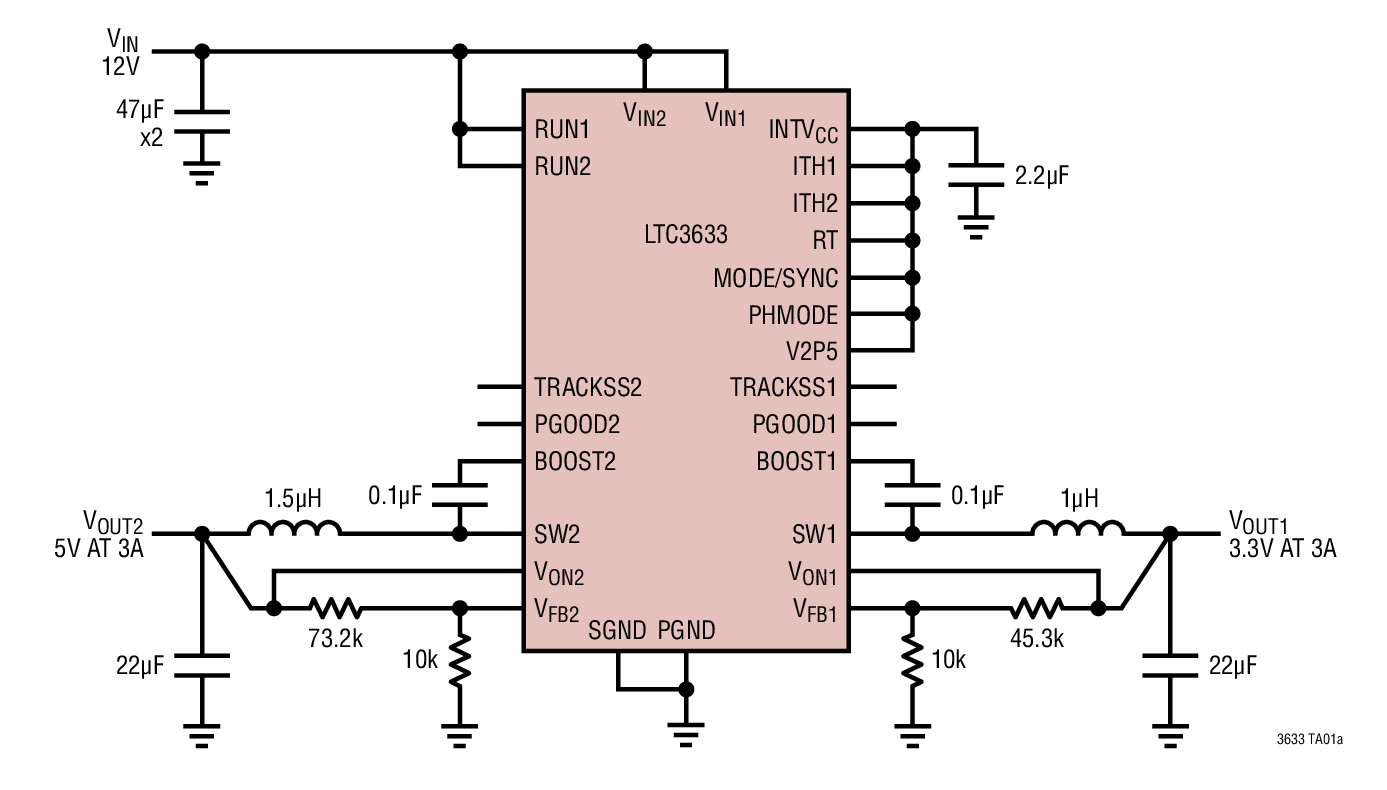

LTC^®3633 是一款高效率、双通道、单片式、同步降压型稳压器，采用一种受控的接通时间、电流模式架构，并具有可锁相的开关频率。两个通道能够 180° 异相运行，这放宽了对输入和输出电容的要求。该器件的工作电源电压范围为 3.6V 至 15V，从而使其适合于双节锂离子电池输入以及采用一个 12V 或 5V 电源的负载点电源应用。

工作频率可利用一个外部电阻器在 500kHz 至 4MHz 的范围内进行设置和同步处理。高频能力允许使用小的表面贴装型电感器和电容器。这种独特的恒定频率 / 受控的接通时间架构非常适合于那些在高频条件下运作，并且要求快速瞬态响应的高降压比应用。一个内部锁相环负责维持内部单触发定时器的接通时间，以与内部时钟或一个外部时钟的频率相匹配。

LTC3633 可以选择执行强制连续模式或高效率的突发模式操作。

• 分布式电源系统
• 电池供电型仪表
• 负载点电源
