ADI亚德诺 ADP5080 产品介绍

2026-03-09 0次

特性

宽输入电压范围：4.0 V至15 V
高效率架构
开关频率高达2 MHz
两个低静态电流“保持有效”LDO调节器
LDO1调节器：400 mA（最大值）
LDO2调节器：300 mA（最大值）
控制电路
内置开关驱动器电源的电荷泵
I²C可编程输出电平和上电时序

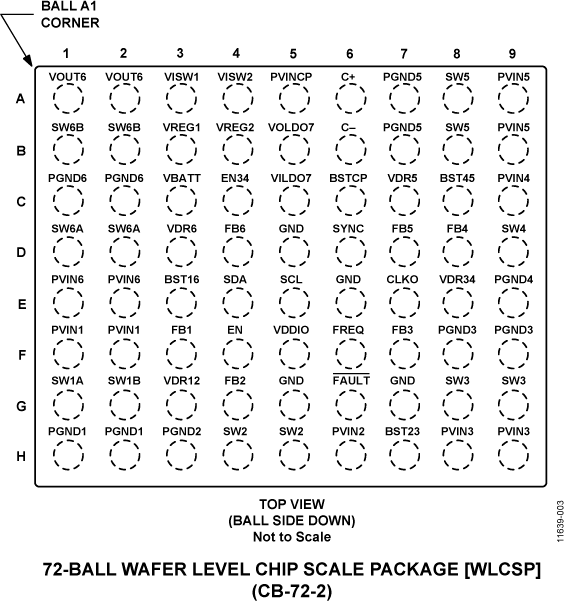

封装：72引脚4.5 mm × 4.0 mm × 0.6 mm WLCSP封装（0.5 mm间距）

6通道同步整流DC-DC转换器
通道1降压调节器：3 A（最大值）
通道2降压调节器：1.15 A（最大值）
通道3降压调节器：1.5 A（最大值）
通道4降压调节器：0.8 A（最大值）
通道5降压调节器：2 A（最大值）
通道6可配置降压或降压升压调节器
通道7高压、高性能LDO调节器：30 mA（最大值）

产品详情和应用

ADP5080 是适合多单元锂电池应用的完全集成式高效电源解决方案。该器件可以直接连接到电池，无需前置调节器，从而延长了系统的电池寿命。

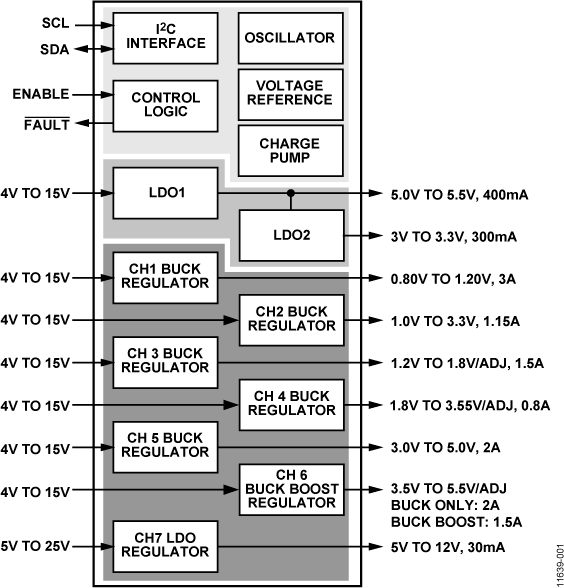

ADP5080 集成两个保持有效 LDO 调节器、五个同步降压调节器、一个可配置的四开关降压升压调节器和一个高压 LDO 调节器。ADP5080 是集功率 MOSFET、反馈环路补偿、电压设置电阻分压器、放电开关以及产生全球适用自举电压的电荷泵于一体的高度集成的电源解决方案。

所有这些特性都有助于尽量减少所需的外部器件数和 PCB 面积，为便携式应用提供了显著的优势。每个通道的开关频率都可在 750 kHz 至 2 MHz 间选择。

片内集成了电源应用的主要功能，如软启动、可选预设输出电压以及灵活的上电和关断时序控制，并且通过 I²C 接口采用熔丝工厂默认值进行编程。ADP5080 采用 72 引脚 WLCSP 0.5 mm 间距封装。

应用

平板电脑
空间受限应用
便携式仪器仪表
