特性

• 宽输入范围：3.3V 至 60V
• 3A 峰值开关电流
• 突发模式 (Burst Mode^®) 操作：100μA 静态电流
• 低停机电流： I_Q < 1µA
• 具可编程门限的电源良好标记
• 抛负载保护至 60V
• 200kHz 开关频率
• 饱和开关设计：0.1Ω
• 在整个占空比范围内保持了峰值开关电流
• 1.25V 反馈基准电压
• 可容易地实现同步
• 具有软启动能力
• 小外形 16 引脚耐热性能增强型 TSSOP 封装

产品详情和应用

LT^®3434 是一款 200kHz、单片式、降压型开关稳压器，可接受高达 60V 的输入电压。一个高效率 3A、0.1Ω 开关与所有必需的振荡器、控制器和逻辑电路一起内置于芯片之中。电流模式拓扑用于实现快速瞬态响应和优良的环路稳定性。

该器件运用了创新的设计方法和一种新型高电压制造工艺，因而在一个宽输入范围内实现了高效率。通过在低电流条件下执行突发模式操作、采用输出对内部电路施加偏置、以及利用一个电源升压电容器使电源开关完全饱和，在一个宽输出电流范围内维持了效率。LT3434 采用的专利电路可在整个占空比范围内保持峰值开关电流。* 停机模式将输入电源电流减小至 < 1μA。可利用逻辑电平输入驱动 SYNC 引脚以实现外部同步。连接在 C_SS 引脚和输出之间的单个电容器负责提供一个受控的输出电压斜坡 (软启动)。另外，该器件还拥有一个具可编程门限和超时的电源良好标记，并内置了热停机保护功能电路。

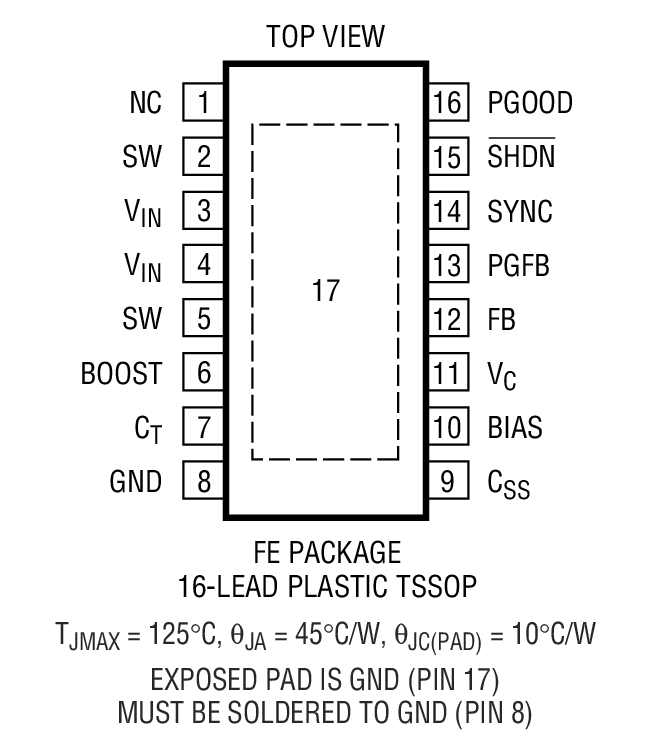

LT3434 采用具有裸露衬垫引线框架的 16 引脚 TSSOP 封装，旨在实现低热阻。

应用

• 高电压电源转换
• 14V 和 42V 汽车系统
• 工业电源系统
• 分布式电源系统
• 电池供电型系统
