• 宽输入范围：3.6V 至 25V
• 3.5A 最大输出电流
• 可调开关频率：200kHz 至 2.4MHz
• 低停机电流：I_Q<1μA
• 集成升压二极管
• 可同步范围：250kHz 至 2MHz
• 电源良好标记
• 饱和开关设计：95mΩ 接通电阻
• 0.790V 反馈基准电压
• 输出电压：0.79V 至 25V
• 热保护
• 软起动能力

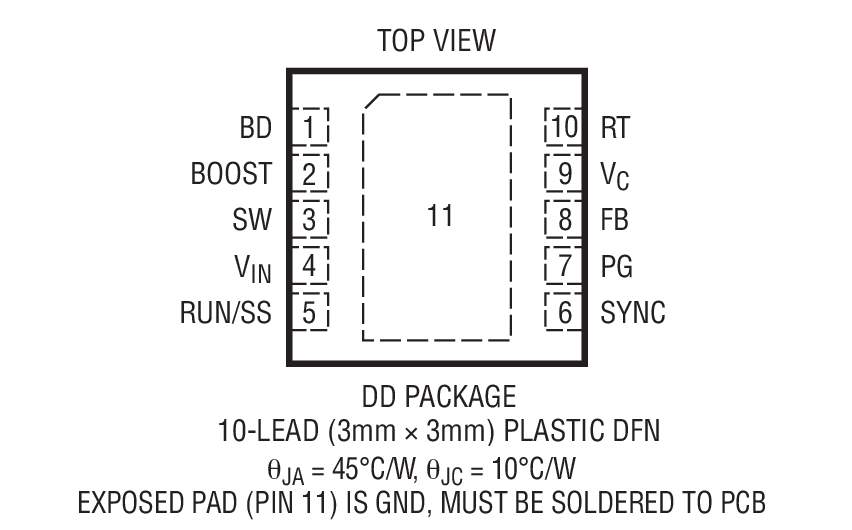

• 小外形 10 引脚 (3mm x 3mm) DFN 封装

产品详情和应用

LT^®1913 是一款可调频率 (200kHz 至 2.4MHz) 单片式降压开关稳压器，可接受高达25V 的输入电压。一个高效率 95mΩ 开关与一个升压肖特基二极管和必需的振荡器、控制和逻辑电路一起被集成在芯片上。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。停机模式把输入电源电流减小至 1μA 以下，而 RUN/SS 引脚上的一个电阻器和电容器则提供了一个受控的输出电压斜坡 (软起动)。当 V_OUT 达到编程输出电压的 91% 时，一个电源良好标记将发出指示信号。LT1913 采用具有裸露衬垫的 10 引脚 3mm x 3mm DFN 封装，旨在实现低热阻。
