特性

• 宽电压输入范围：7.5V至40V
• 2A输出电流，效率高达96%
• 动态可编程输出电压(0.5V至36V)
• 300kHz时占空比高达95% (典型)
• 100kHz至500kHz SYNC频率范围
• 可配置的UVLO和软启动
• 低噪声、电压模式降压型转换器
• 可编程输出电压摆率
• 恒定的无损电流限制、具有固定超时的打嗝模式电流限制
• 关断模式下功耗极低(< 6µA典型)
• 20引脚(5mm x 5mm)薄型QFN封装

产品详情和应用

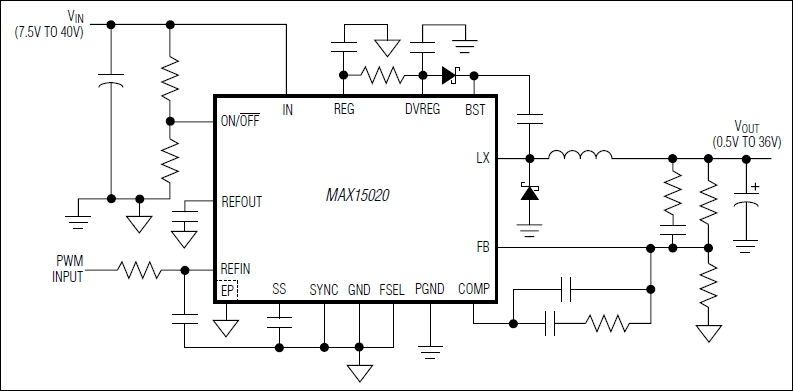

MAX15020高输入电压降压型DC-DC转换器可工作在7.5V至40V输入电压范围。器件集成了一个0.2Ω的高边开关，能以优异的负载和线路调整率输出2A负载电流。通过使用外部基准输入(REFIN)可在0.5V至36V范围内动态调整输出。关断模式下，MAX15020仅消耗6µA电流。

芯片使用前馈电压模式结构，在高压环境进行转换时可获得良好的抗噪声性能，并提供外部补偿以获得最大的灵活性。开关频率可选为300kHz或500kHz，也可利用SYNC输入同步至100kHz至500kHz的外部时钟信号。IC在300kHz时可提供高达95%的占空比(典型值)。

器件包含可配置的欠压锁定(UVLO)和软起动功能。保护功能包括逐周期电流限制、打嗝模式输出短路保护和过热关断。MAX15020提供20引脚5mm x 5mm TQFN封装，额定工作于-40°C至+125°C温度范围。

应用

• 工业电源
• 打印头驱动器电源
• 降压型电源
