ADI亚德诺_LTC3727-1_产品介绍

ADI亚德诺 LTC3727-1 产品介绍

2026-03-09 0次

特性

宽输出电压范围：0.8V ≤ V_OUT ≤ 14V
异相控制器降低了所需的输入电容以及由电源引起的噪声
OPTI-LOOP^® 补偿较大限度减小了 C_OUT
±1% 输出电压准确度
电源良好输出电压监视器
可锁相的固定频率：250kHz 至 550kHz
闭锁短路停机 (仅限 LTC3727)
双路 N 沟道 MOSFET 同步驱动
宽 V_IN 范围：4V 至 36V 工作

非常低压差操作：99% 占空比
可调的软启动电流斜坡上升
折返输出电流限制
输出过压保护
低的停机 I_Q：20μA
可选的恒定频率或突发模式 (Burst Mode^®) 操作

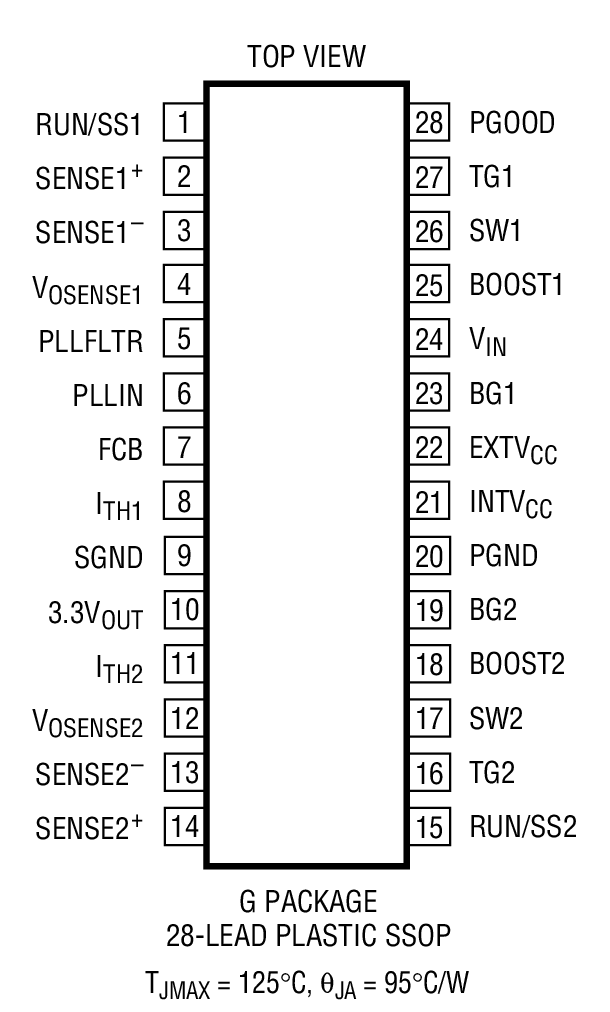

小外形 28 引脚 SSOP 封装

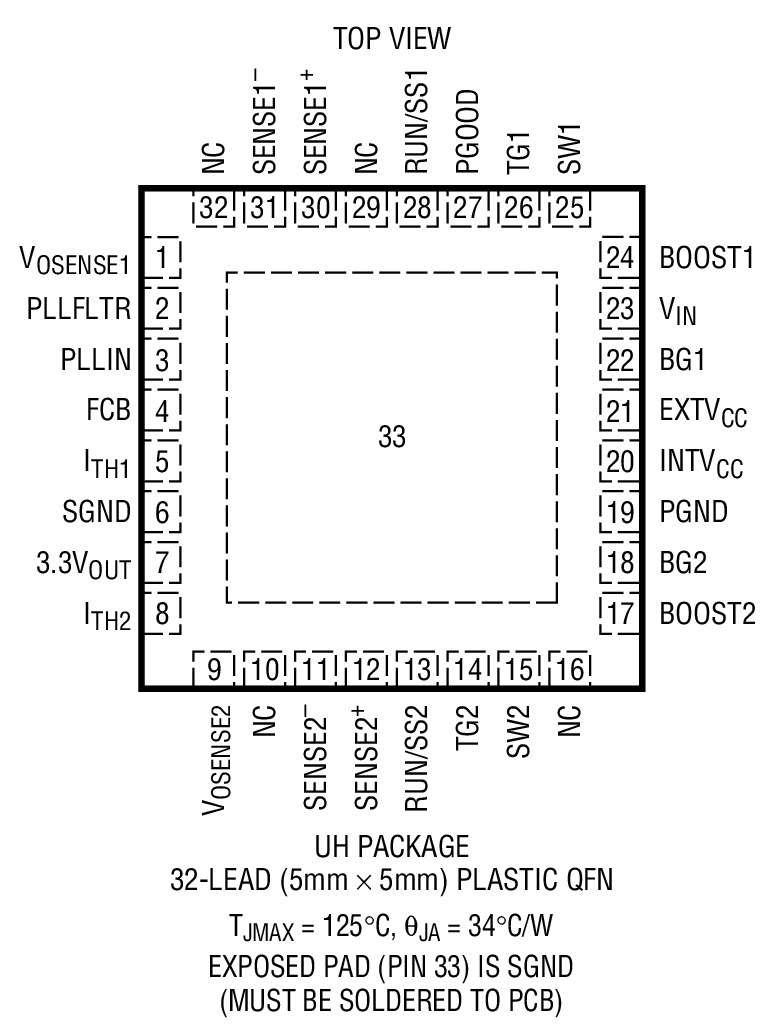

LTC3727-1 还可提供 5mm x 5mm QFN 封装

产品详情和应用

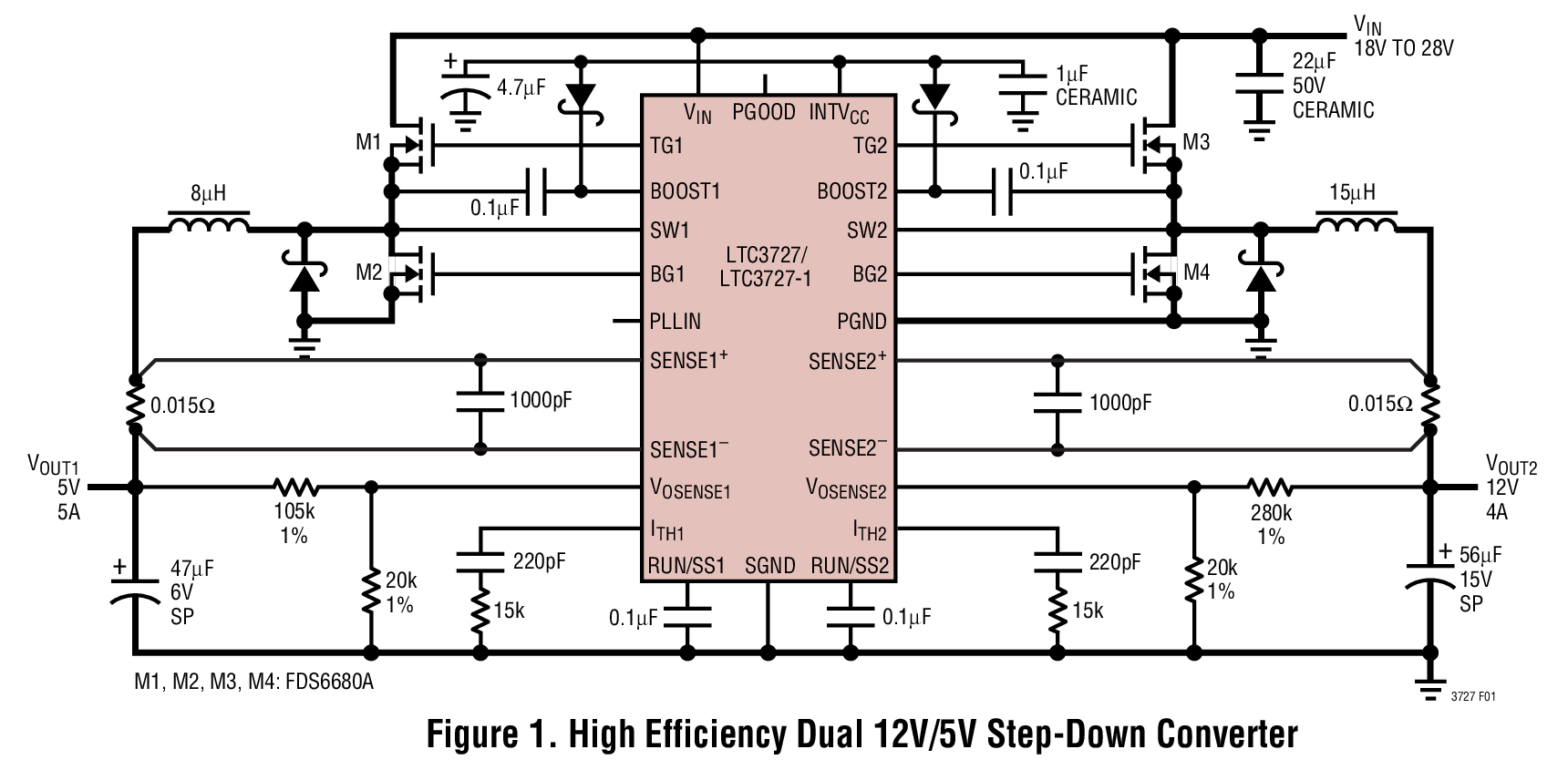

LTC^®3727 / LTC3727-1 是高性能双通道降压型开关稳压控制器，用于驱动全 N 沟道同步功率 MOSFET 级。该器件的恒定频率电流模式架构可提供高达 550kHz 的可锁相频率。通过使两个控制器输出级异相运行，较大限度地降低了由输入电容器的 ESR 所引起的功耗和噪声。

OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。该器件具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V至30V (最大值为36V) 的宽输入电源范围囊括了所有的电池化学组成。

用于每个控制器的一个 RUN/SS 引脚提供软启动功能，以及在 LTC3727GN 上提供任选的定时短路停机功能。电流折返电路可在过流闭锁功能停用时限制短路情况下的 MOSFET 功耗。输出过压保护电路闭锁在底端 MOSFET 上，直到 V_OUT 恢复正常值为止。FCB 模式引脚能够在突发模式、恒定频率模式和连续电感器电流模式之间进行选择，或调节一个副端绕组。

V_IN 范围

整个温度范围内的

V_REF 准确度

闭锁功能

最小接通时间

LTC3727

4V - 36V

±1%

无

180ns

LTC3727-1
