特性

• 直接从主端绕组检测输出电压 — 无需光隔离器

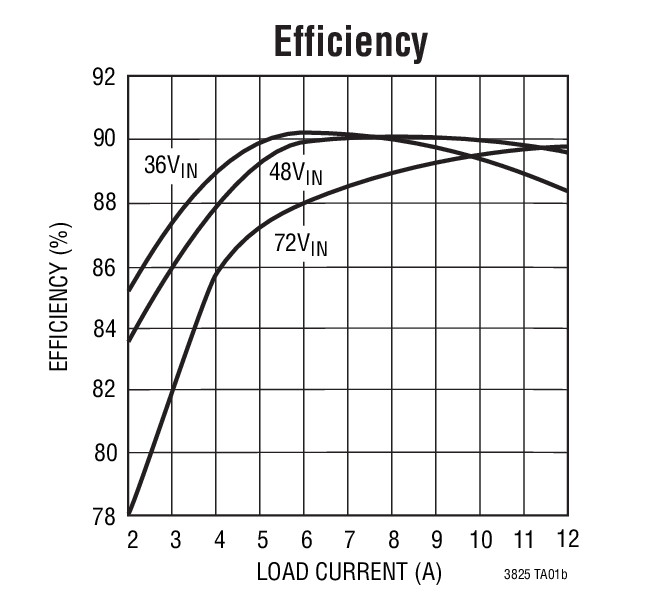

• 同步驱动器用于实现高效率
• 输入电压仅受限于外部功率元件

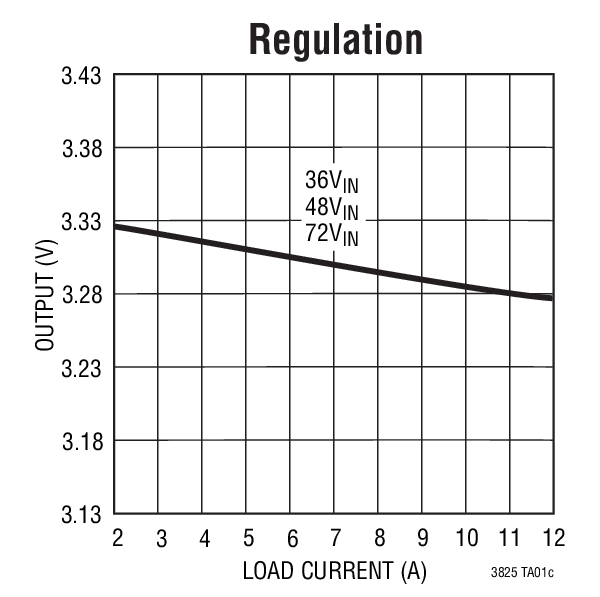

• 准确的输出调节而无需用户修整
• 开关频率范围：50kHz 至 250kHz
• 可同步
• 负载补偿
• 可编程欠压闭锁

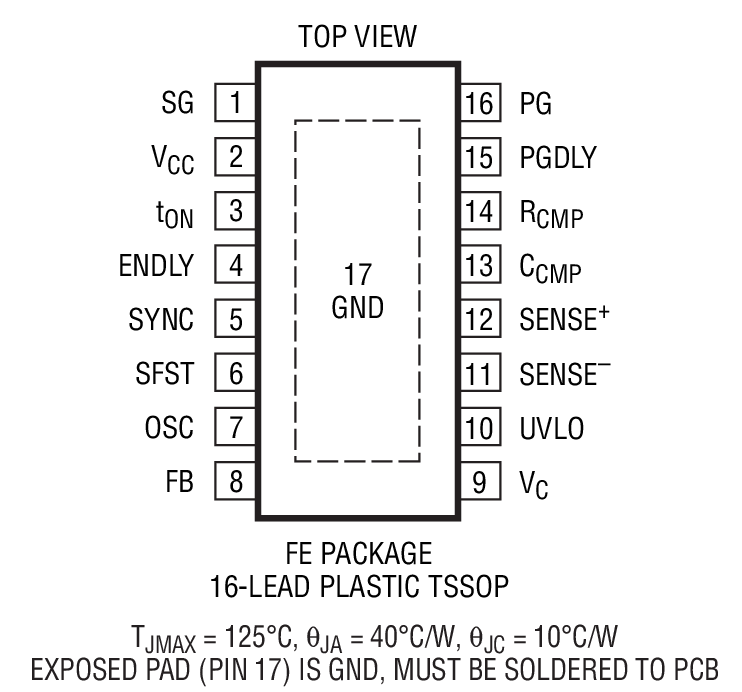

• 采用耐热增强型 16 引脚 TSSOP 封装

产品详情和应用

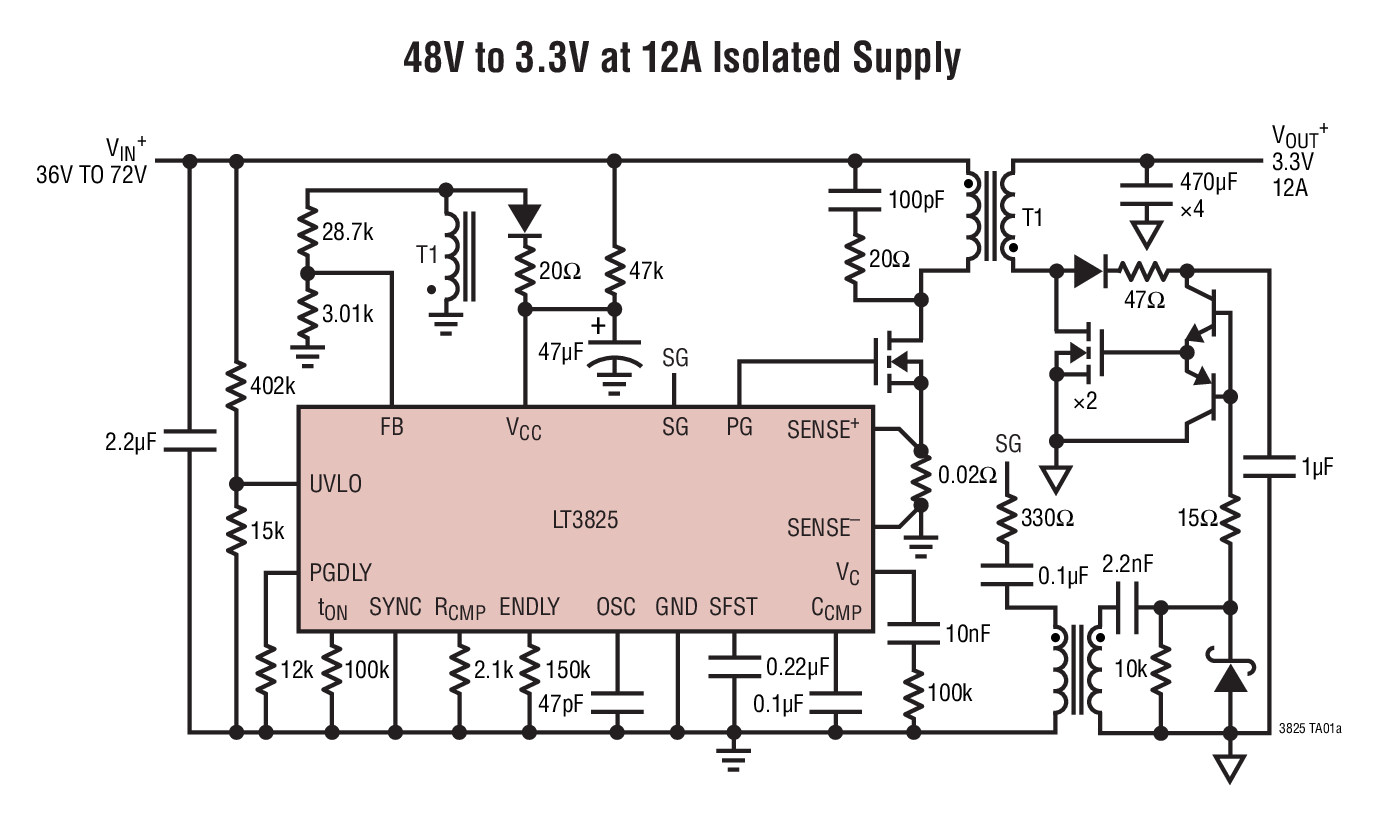

LT^®3825 是一款隔离型开关稳压控制器，专为中等功率反激式拓扑结构而设计。一种典型应用是 10W 至 60W，输入电压仅受限于外部电源通路元件。第三个变压器绕组用于提供输出电压反馈。

LT3825 是电流模式控制器，通过在反激期间利用一个变压器绕组来检测副端电压，它可调节输出电压。这能够在不采用光隔离器的情况下实现严格的输出调节，从而改善了动态响应和可靠性。同步整流提高了转换器的效率，并改善多输出转换器中的输出交叉调整率。

LT3825 工作于强制连续导通模式，该模式改善了多绕组应用中的交叉调整率。开关频率可由用户来设置，并能够在外部进行同步。该器件还具有负载补偿、欠压闭锁和软起动电路。
