ADI亚德诺 LTC3544 产品介绍

2026-03-09 0次

特性

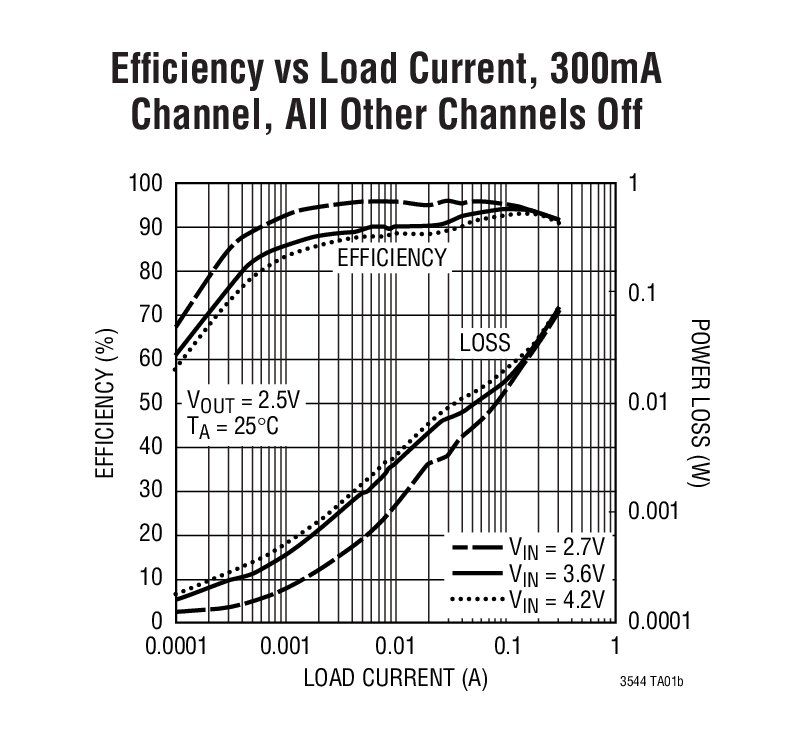

高效率：达 95%
4 个独立稳压器可提供高达 300mA、200mA、200mA 和 100mA 的输出电流
输入电压范围为 2.25V 至 5.5V
2.25MHz 恒定频率操作
无需肖特基二极管
极低的通道至通道瞬变串扰

低纹波 (20mV_P-P) 突发模式 (Burst Mode^®) 操作：I_Q = 70μA (所有通道接通)
0.8V 基准可提供低输出电压
停机模式吸收 <1μA 的电源电流
旨在获得卓越的电压和负载瞬态响应的电流模式操作
具过热保护功能

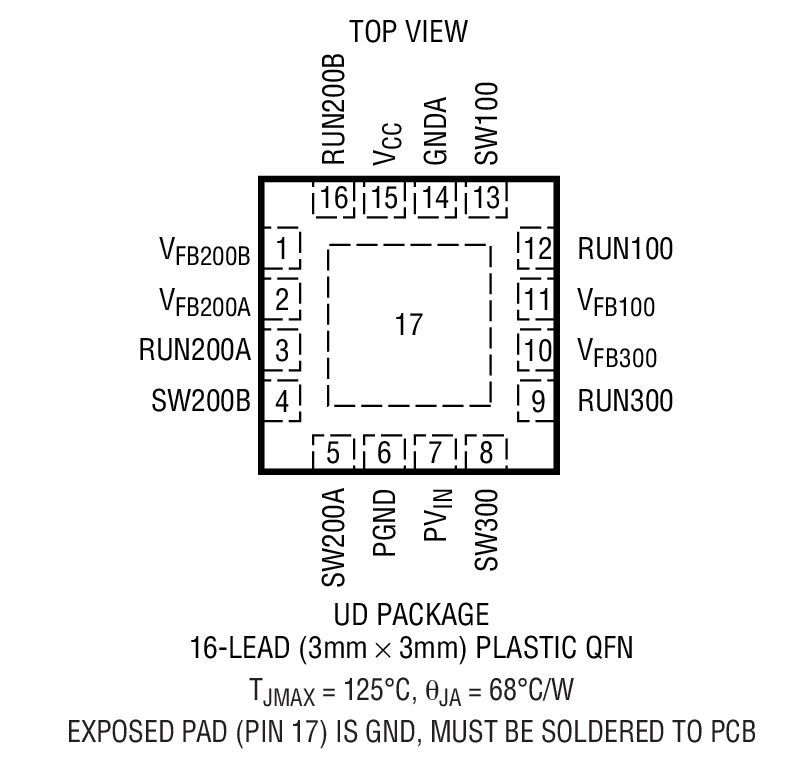

扁平 ((3mm × 3mm) 16 引脚 QFN 封装

产品详情和应用

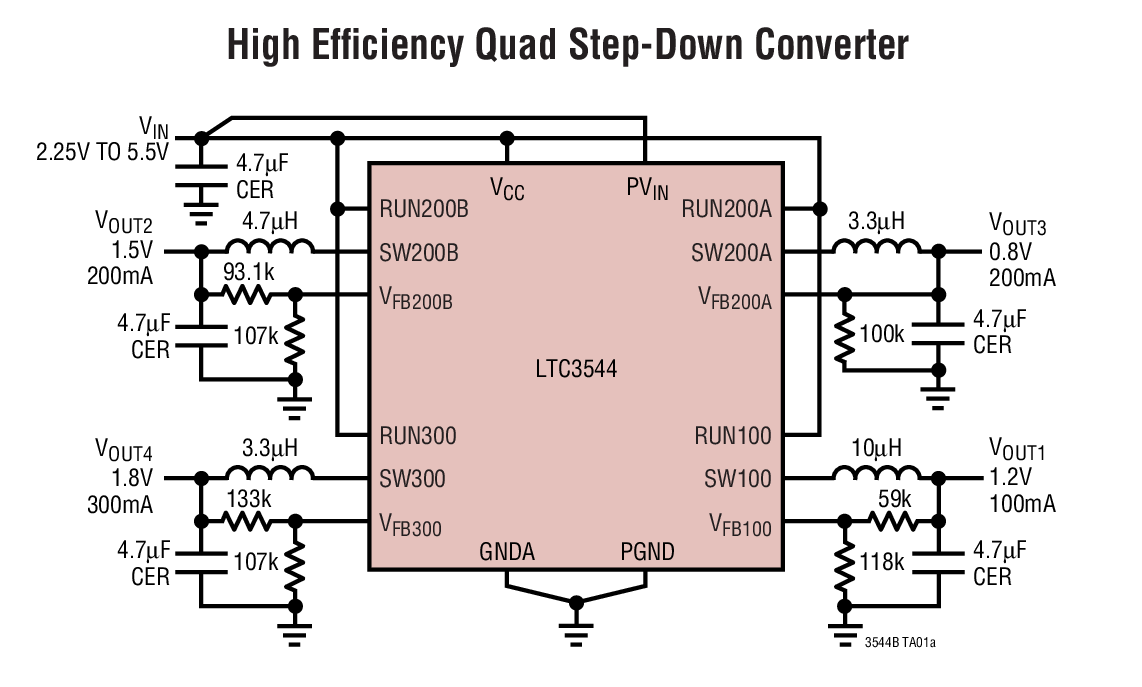

LTC3544 是一款采用恒定频率、电流模式架构的四通道、高效率、单片式同步降压型稳压器。4 个稳压器利用单独的运行引脚独立运作。2.25V 至 5.5V 的输入电压范围使得LTC3544 非常适合于单节锂离子/锂聚合物电池供电型应用。100% 占空比实现了低压差操作，从而延长了便携式系统中的电池运行时间。低纹波突发模式操作提高了轻负载效率，从而进一步延长了电池的使用寿命 (纹波通常仅为20mV)。

开关频率在内部设定为 2.25MHz，因而允许使用小的表面贴装型电感器和电容器。内部同步开关提高了效率，并免除了增设一个外部肖特基二极管的需要。利用 0.8V 反馈基准电压能够容易地对低输出电压提供支持。

LTC3544 采用扁平 (高度仅 0.75mm) 3mm × 3mm QFN 封装。

应用

蜂窝电话
个人信息装置
无线和 DSL 调制解调器
数码相机
媒体播放器
便携式仪器
