ADI亚德诺 LTC3736-2 产品介绍

2026-03-09 0次

特性

无需电流检测电阻器
异相控制器降低了所需的输入电容
宽 V_IN 范围：2.75V 至 9.8V
跟踪功能
0.6V ±1% 电压基准
高电流限值
恒定频率电流模式操作
低压差操作：100% 占空比

用于频率锁定或调节的真正PLL
可选的脉冲跳跃/强制连续操作
辅助绕组调节
内部软起动电路
电源良好输出电压监视器
输出过压保护
微功率停机模式：I_Q = 9μA
纤巧型扁平 (4mm x 4mm) QFN 和窄体 SSOP 封装

产品详情和应用

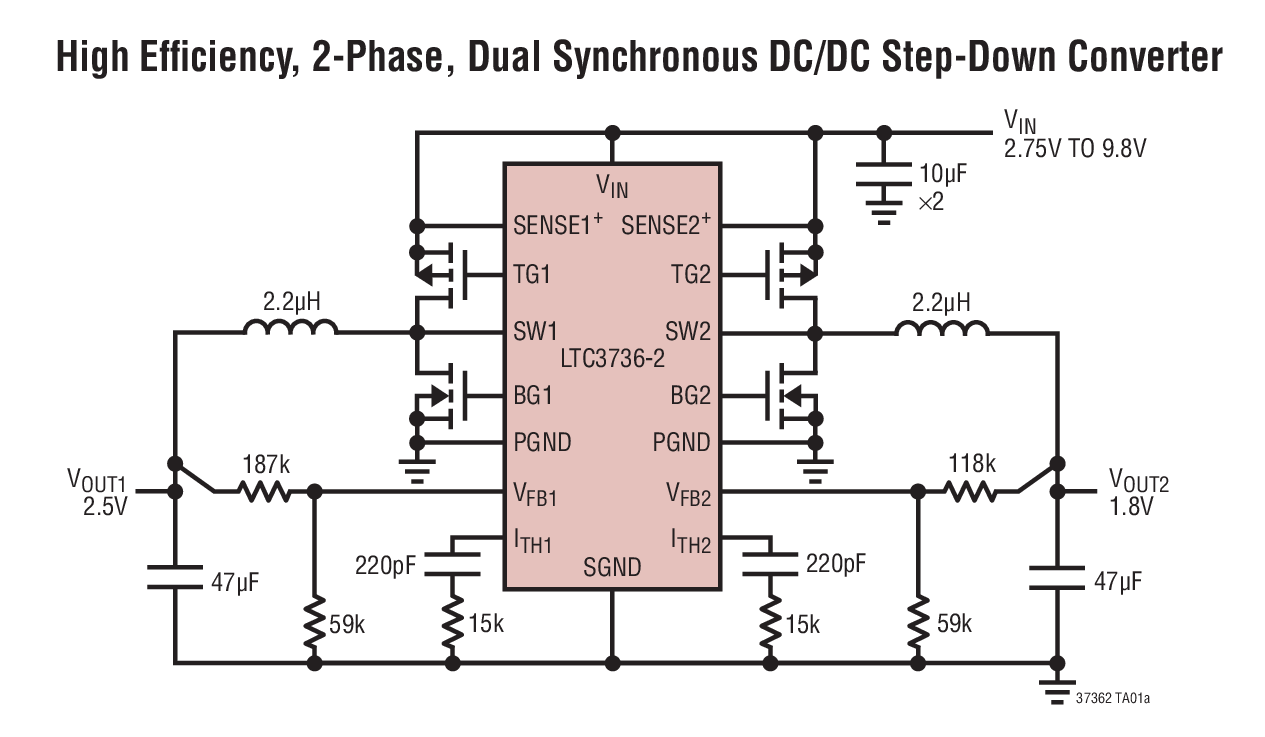

LTC3736-2是一款带跟踪功能的两相双通道同步降压型开关稳压器控制器，可驱动外部互补功率MOSFET，且只需少量外部元件。采用恒定频率电流模式架构，结合MOSFET的 V_DS检测技术，省去了检测电阻，提高了效率。两个控制器采用异相工作方式，最大限度地降低了由输入电容ESR引起的功率损耗和噪声。

脉冲跳跃工作模式在轻负载下可实现高效率。100%占空比能力支持低压差工作，延长了电池供电系统的工作时间。

开关频率可编程至750kHz，允许使用小型表面贴装电感和电容。对于对噪声敏感的应用，LTC3736-2的开关频率可在250kHz至850kHz范围内进行外部同步。内置软启动功能（可通过外部电路延长）在启动期间使输出电压平稳上升。

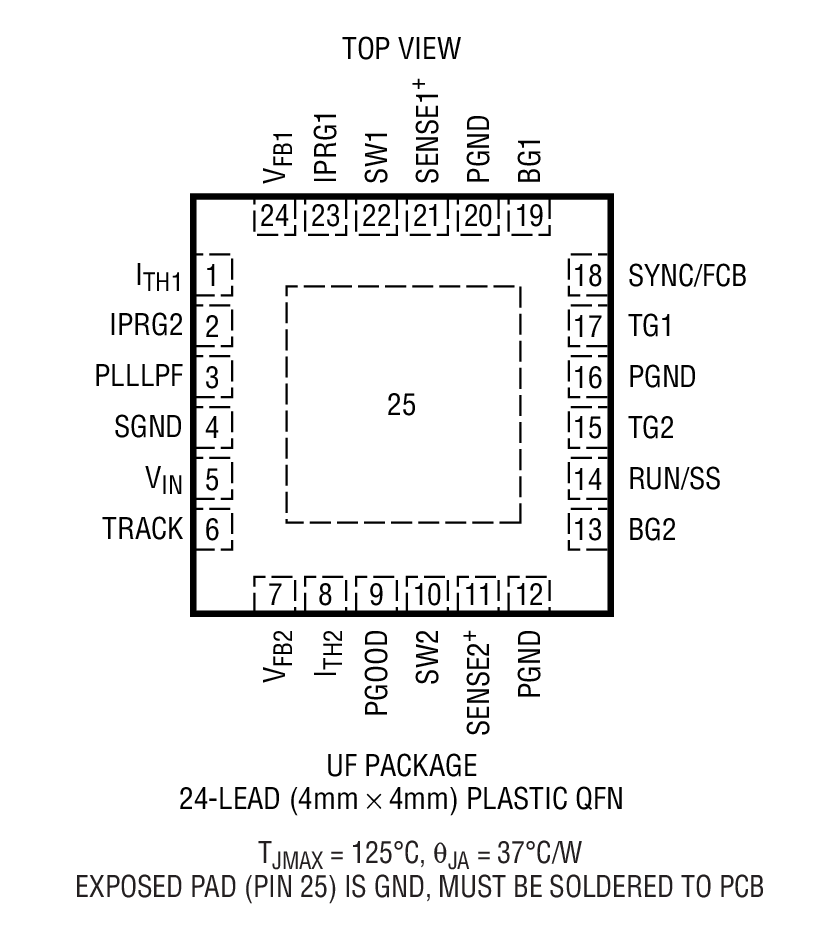

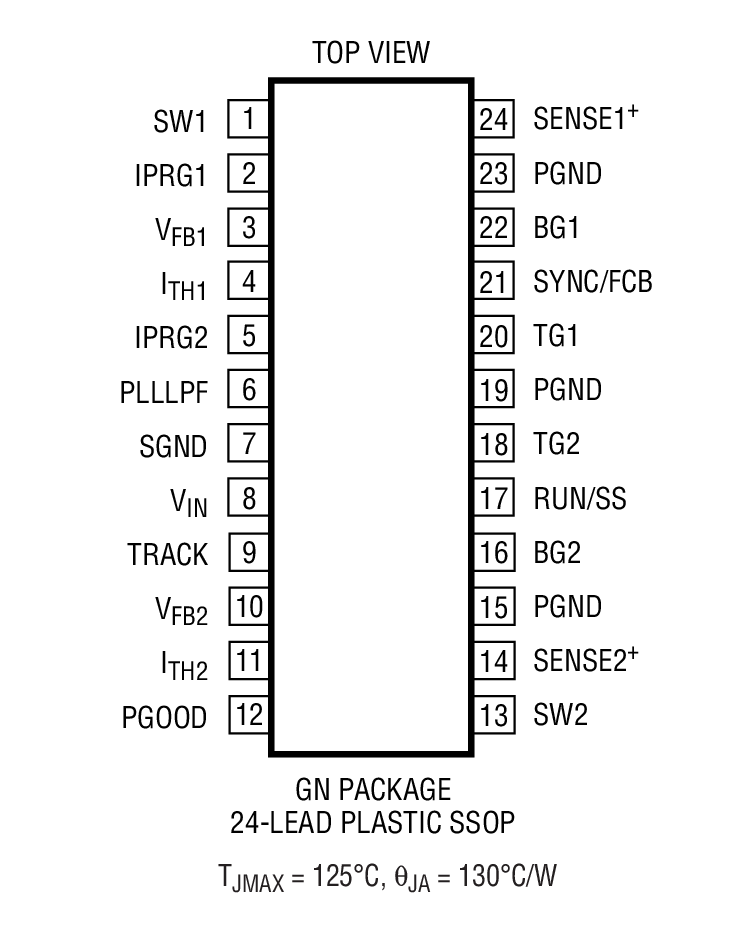

LTC3736-2提供微型散热增强型(4mm × 4mm) QFN封装和24引脚窄体SSOP封装。

最大电流检测电压

突发模式

软启动
