特性

• V_IN 范围：1.8V 至 5.5V (启动之后为 500mV)
• 可调输出电压：2.5V 至 15V
• 1.5A 输出电流 (对于 V_IN = 5V 和 V_OUT = 12V)
• 双相控制可降低输出电压纹波
• 当停机时输出与输入断接

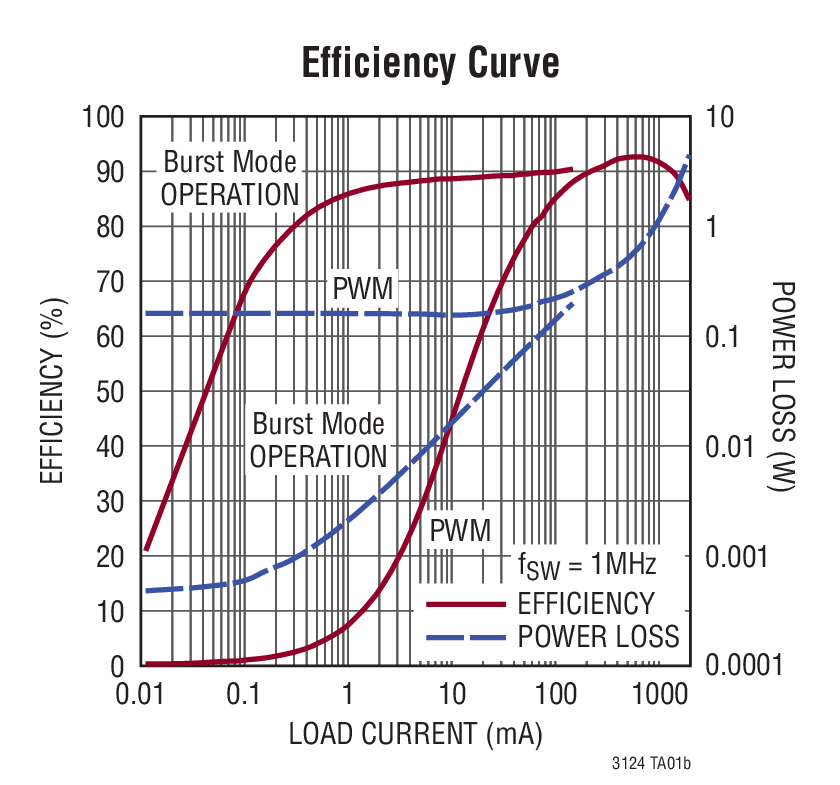

• 同步整流：效率高达 95%
• 浪涌电流限制
• 高达 3MHz 的可编程开关频率可同步至外部时钟
• 可选的突发模式 (Burst Mode^®) 操作：25μA I_Q
• 输出过压保护
• 内部软起动
• 在停机模式中 I_Q < 1μA
• 16 引脚、耐热性能增强型 3mm x 5mm x 0.75mm DFN 封装和 TSSOP 封装

产品详情和应用

LTC^®3124 是一款两相、同步升压型 DC/DC 转换器，其具有真正的输出断接和浪涌电流限制功能，可提供高达 15V 的输出电压。两相操作显著地降低了峰值电感器和电容器纹波电流，从而较大限度地缩减了电感器和电容器尺寸。每相 2.5A 的电流限值以及设置高达 15V 输出电压的能力使 LTC3124 非常适合于众多要求苛刻的应用。一旦起动，器件操作将在输入低至 500mV 的情况下持续进行。

LTC3124 的开关频率可设置在100kHz 至 3MHz 之间以优化应用，可实现更高的效率或较小的解决方案占板面积。对于那些对噪声敏感的应用，可使振荡器同步至一个外部时钟。可选的突发模式操作将静态电流减小至 25μA，从而在整个负载范围内确保了高效率。内部软起动功能可限制启动期间的浪涌电流。

该器件的其他特点包括<1μA 的停机电流以及短路、热过载和输出过压情况下的稳健保护功能。

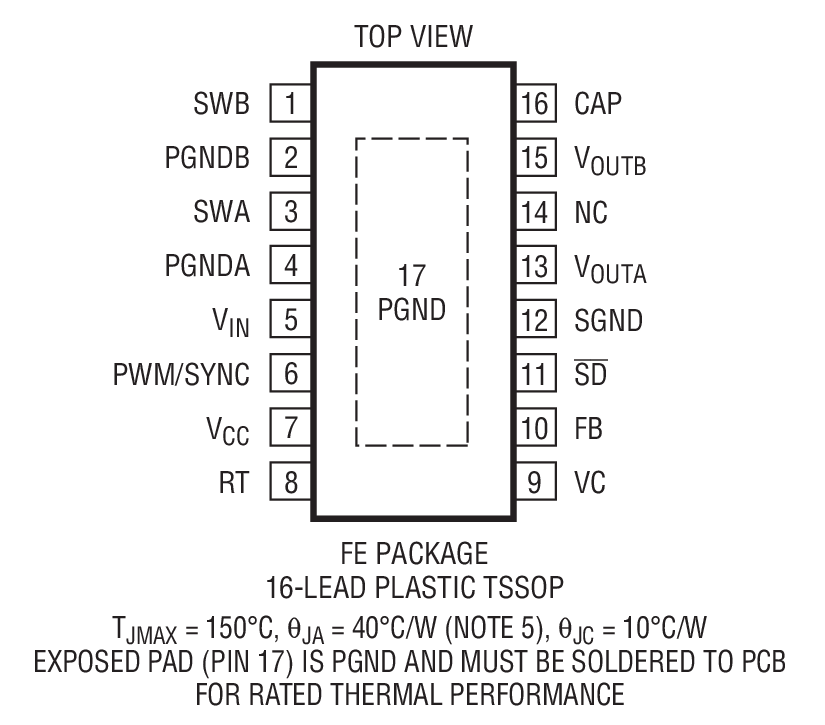

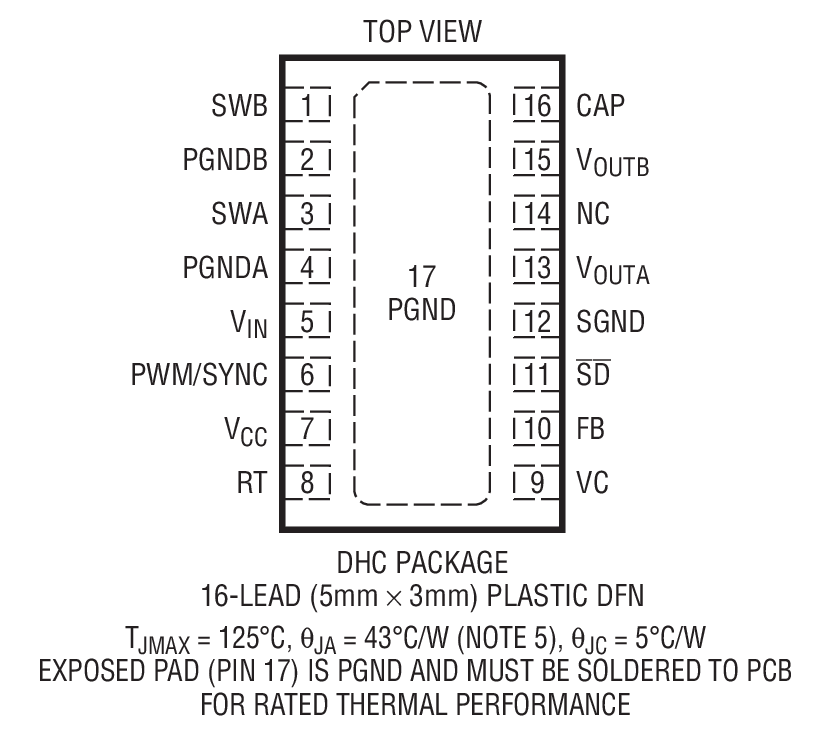

LTC3124 采用 16引脚 DFN 封装和耐热性能增强型 TSSOP 封装。

• RF、微波功率放大器
• 压电式执行器
• 小型 DC 电机、热敏打印机

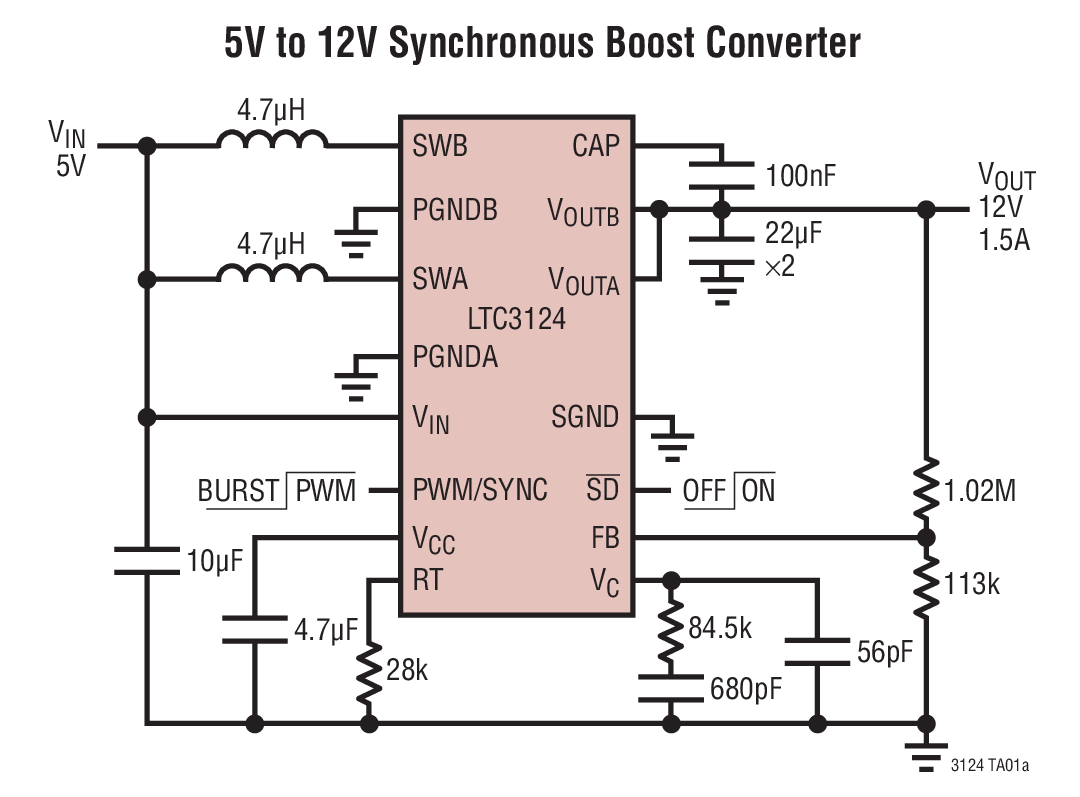

• 从电池、5V 或后备电容器产生 12V 模拟电源轨
