特性

• 高效电压定位
• Quick-PWM架构
• 在线路范围内的V_OUT精度为±1%
• 可调输出压摆率
• 可调输出范围：0.600V至2V（5位DAC）
• 电池输入范围：2V至28V
• 200/300/600/1000kHz开关频率
• 输出欠压和过压保护
• 驱动大型同步整流器MOSFET
• ±20%准确限流
• 关断电流：10µA
• 2V±1%基准电压输出
• 电源良好(PGOOD)指示器
• 小型28引脚QSOP封装

产品详情和应用

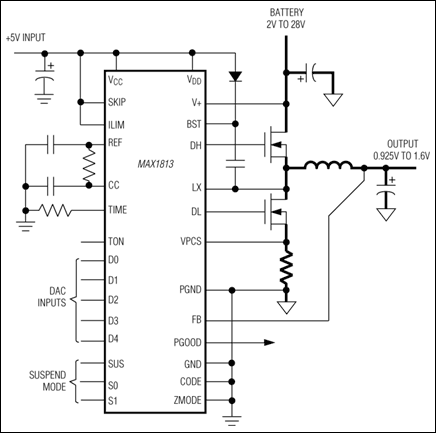

MAX1813降压控制器适用于笔记本电脑中的内核CPU DC-DC转换器。该控制器具有动态可调输出（5位DAC）、超快瞬态响应、高直流精度和高效率，可满足先进的CPU内核电源所需。Maxim专有的Quick-PWM^™快速响应、恒定导通时间PWM控制方案可轻松处理宽输入/输出电压比，并对负载瞬变提供100ns的“即时导通”响应，同时保持相对恒定的开关频率。

MAX1813专为需要电压定位电源的CPU内核应用而设计。电压定位输入(VPCS)与高直流精度控制环路相结合，用于实现可根据负载电流修改其输出设定点的电源。这种布局可降低满载功耗并减少所需的输出电容数量。

输出电压可通过5位数模转换器(DAC)输入在0.600V至2V范围内动态调整。MAX1813包含一个可在三种不同DAC代码设置之间进行选择的内部多路复用器。前两个输入由五个数字输入引脚(D0–D4)控制。第三个输入用于挂起模式，由两个4级输入引脚（S0、S1）控制。输出电压转换是通过专有的准确压摆率控制功能实现的，该功能可大大减少流入和流出电池的浪涌电流，同时确保“及时”到达新的DAC设置。

MAX1813的28V输入范围支持从高压电池进行单级降压转换，以获得尽可能高的效率。或者，该控制器的高频性能可与两级转换（对+5V系统电源而不是电池进行降压）相结合，以实现尽可能小的物理尺寸。

MAX1813采用28引脚QSOP封装。

应用

• CPU核电源
• 坞站
• 笔记本电脑(IMVP-II/Coppermine)
• 单级(电池至V_CORE)变换器
• 两级(+5V至V_CORE)变换器
