特性

• 效率为96%
• 输入范围：4.5V至30V
• 可调输出范围：2.5V至6V
• 预设3.3V和5V输出（高达10A）
• 多个稳压输出
• +5V线性稳压器输出
• 精密2.505V基准电压输出
• 自动自举电路
• 150kHz/300kHz固定频率PWM工作模式
• 可编程软启动
• 典型静态电流：375µA（V_IN = 12V，V_OUT = 5V）
• 关断电流：1µA（典型值）

产品详情和应用

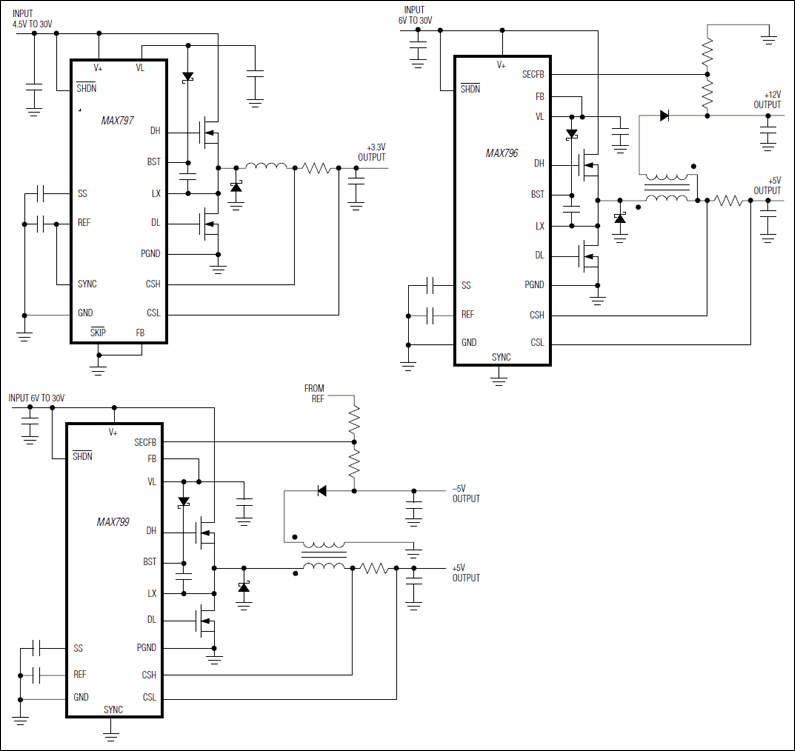

MAX796/MAX797/MAX799高性能、降压型DC-DC转换器具有单路或双路输出，可为电池供电系统提供主CPU电源。这些降压控制器通过使用同步整流和Maxim专有的Idle Mode™控制方案实现96%的效率，以延长满载（高达10A）和空载输出下的电池使用时间。出色的动态响应可在五个300kHz时钟周期内纠正由最新的动态时钟CPU引起的输出瞬变。专门设计的自举电路可驱动实惠的N沟道MOSFET，从而降低系统成本并消除某些PMOS/NMOS开关设计中的瞬态开路开关电流。

MAX796/MAX799特别配备了次级反馈输入(SECFB)，适用于基于变压器的双路输出应用。该次级反馈路径改善了正(MAX796)辅助输出或负(MAX799)辅助输出的交叉调节。

MAX797具有逻辑控制和可同步的固定频率脉宽调制(PWM)工作模式，可减少敏感型移动通信和笔输入应用中的噪声和射频干扰。反SKIP覆盖输入支持在轻负载条件下自动切换到空闲工作模式（以实现高效脉冲跳跃），或强制进入固定频率工作模式以在所有负载下实现超低噪声。

MAX796/MAX797/MAX799均采用16引脚DIP和窄体SO封装。请参见下表以比较这三种转换器。

应用

• 蜂窝电话
• 笔记本电脑和亚笔记本电脑
• PDA与移动通信
