特性

• 宽 V_IN 范围：2.2V 至 22V
• 内部升压转换器提供了 6V 栅极驱动电压 (当 V_IN 低至 2.2V)
• 无需检测电阻器
• 双路 N 沟道 MOSFET 同步驱动器
• 谷值电流模式控制
• 专为高降压比而优化
• 电源良好输出电压监视器
• 0.8V 基准
• 三种通过引脚来选择的电流限制级别
• 恒定开关频率：300kHz
• 可编程软起动
• 输出电压跟踪

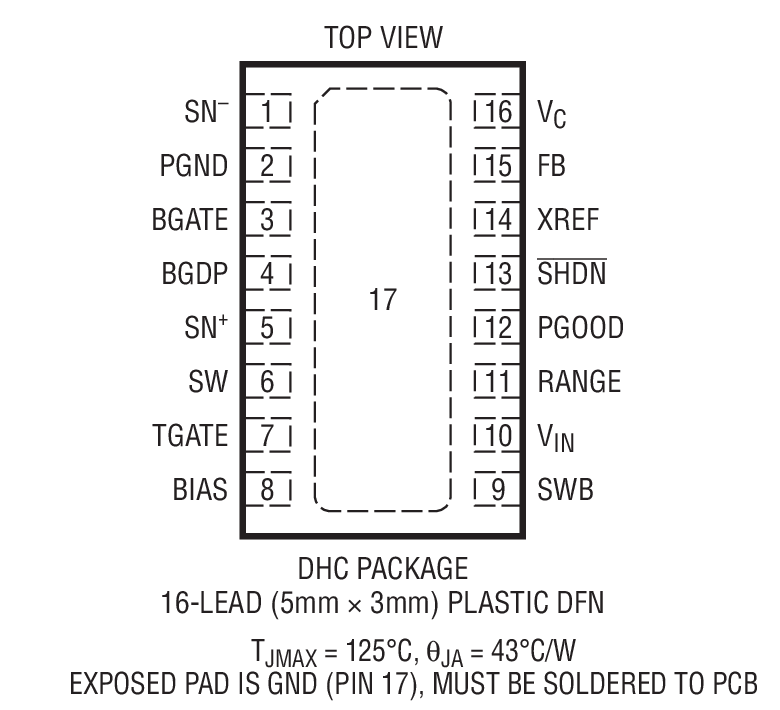

• 采用 16 引脚 5mm x 3mm DFN 封装

产品详情和应用

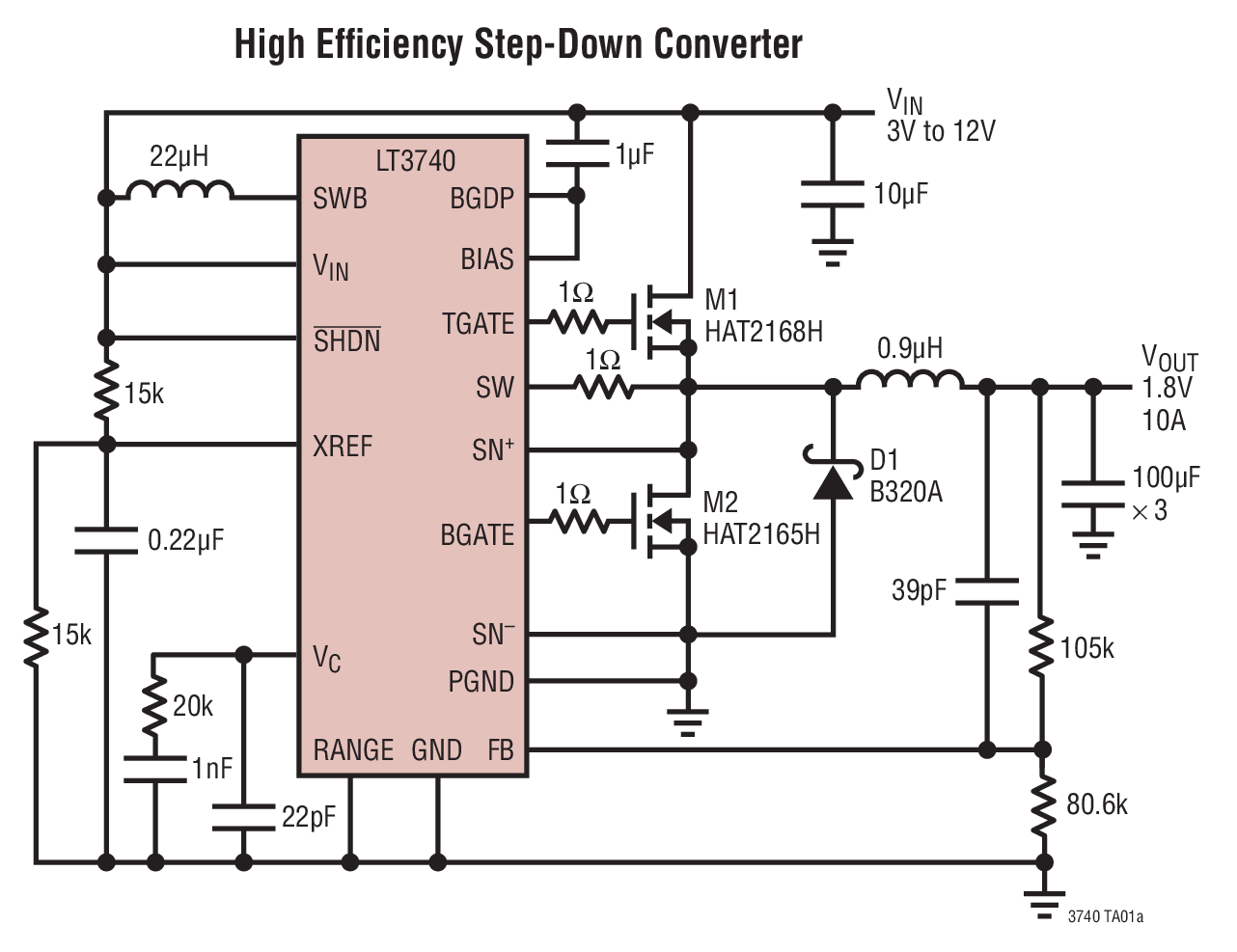

LT^®3740 是一款同步降压型开关稳压控制器，用于驱动 N 沟道功率 MOSFET 级。该控制器采用谷值电流模式架构，旨在实现非常低的占空比和超卓的瞬态响应性能，而无需使用一个检测电阻器。

LT3740 包括一个内部升压转换器，以提供一个比输入电压高 7.8V 的偏置电压，供驱动之用。这使得该器件能够在输入电压低至 2.2V 的情况下正常工作。

XREF 引脚是一个外部基准输入，允许用户以任何较低的电压值来取代内部 0.8V 反馈基准，从而在操作、输出电压跟踪或软起动期间实现了输出电压的全面控制。

LT3740 具有三种电流限制级别，可通过把 RANGE 引脚分别连接至地、开路和输入来选择。

• 笔记本电脑和掌上型电脑、PDA
• 便携式仪器
• 分布式电源系统
