特性

• 3.4A，60V 内部 DMOS 电源开关
• 3.2V 至 40V 输入电压范围
• 无需变压器第三绕组或光隔离器即可进行输出电压调节
• 支持重负载准谐振边界模式
• 低纹波轻载 Burst Mode^® 工作模式
• 低静态电流
• 休眠模式下为 115μA
• 有源模式下为 390μA
• 最小负载为全输出的 < 0.5%（典型值）
• 可对输出二极管进行温度补偿
• 内部补偿和软启动
• 输出短路保护
• 精确的 EN/UVLO 阈值和滞后

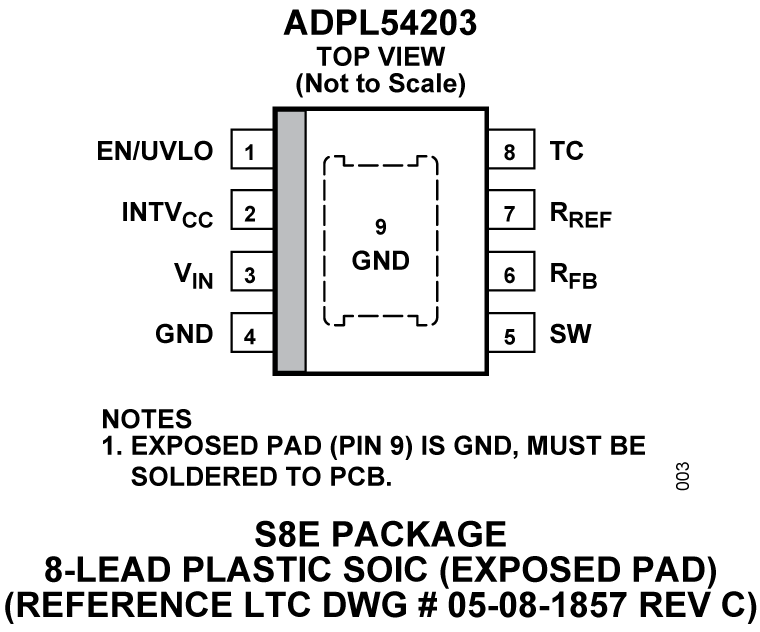

• 耐热性能增强型 8 引脚 SO 封装

产品详情和应用

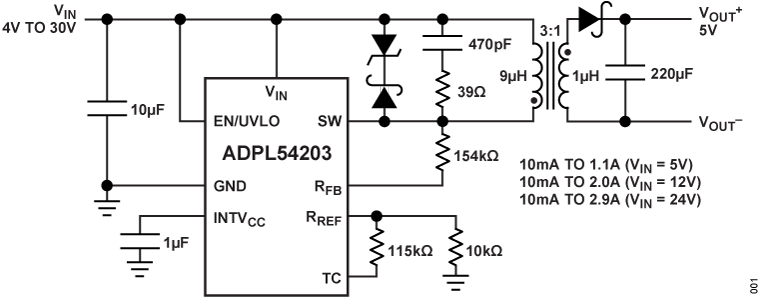

ADPL54203 可在 3.2V 至 40V 的输入电压范围内运行，并可提供高达 17W 的隔离输出功率。它是一款单片微功耗隔离反激式转换器。通过直接从初级端反激波形对隔离输出电压采样，该器件无需第三绕组或光隔离器即可进行调节。输出电压使用两个外部电阻器和第三个可选的温度补偿电阻器进行编程。边界模式运行提供具有出色负载调整功能的小巧磁性解决方案。低纹波 Burst Mode 运行可在轻负载时保持高效率，同时最大限度地减小输出电压纹波。

3.4A, 60V DMOS 电源开关连同所有高电压电路和控制逻辑一起集成到耐热性能增强型 8 引脚 SO 封装中。由于高度集成并且使用边界和低纹波突发模式，因此使用简单，组件数少，并可为实现隔离电源提供高效应用解决方案。

应用

• 隔离式辅助/家用电源
•  隔离式工业、医疗电源
