• 提供了针对 DC/DC 转换器和负载的反向电池保护功能
• 高效率：可达 94%

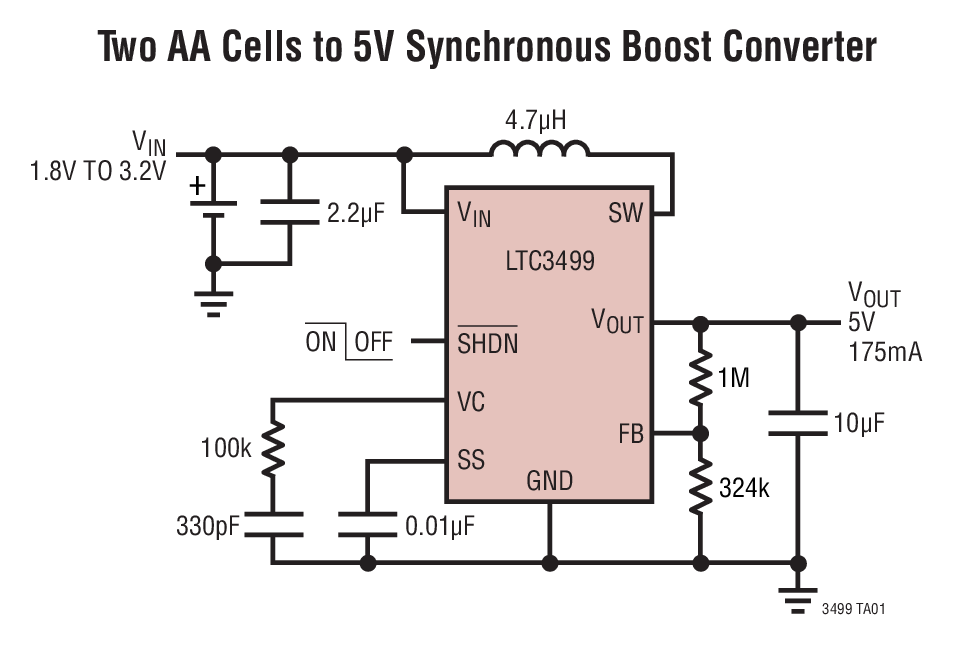

• 能从一个 1.8V 输入产生 5V/175mA 输出
• 可在 1.8V 至 5.5V 的输入电源范围内操作
• 2V 至 6V 的可调输出电压
• 在启动期间浪涌电流处于受控状态
• 在停机模式中提供了输出断接功能
• 低噪声 1.2MHz PWM 操作
• 采用纤巧型外部组件
• 自动突发模式 (Burst Mode^®) 操作 (LTC3499)
• 在轻负载条件下执行连续开关操作 (LTC3499B）
• 具过压保护功能

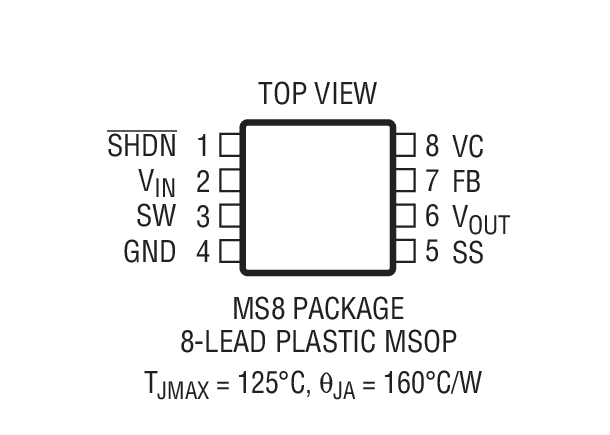

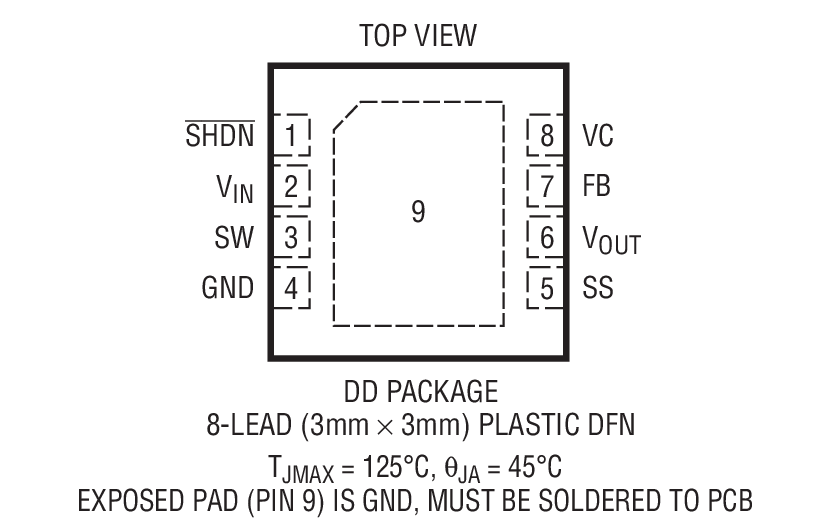

• 8 引脚 (3mm x 3mm x 0.75mm) DFN 和 MSOP 封装

产品详情和应用

LTC^®3499 / LTC3499B 是同步、固定频率、升压型 DC/DC 功率转换器，具有集成反向电池保护电路，可以在电池极性接反时对器件和负载实施保护和断接，并在小型 (3mm x 3mm) DFN 封装中实现了高效率。真正的输出断接功能消除了浪涌电流，并在停机模式中提供了零负载电流。

这些器件具有一个 1.8V 至 5.5V 的输入电压范围，因而可在采用两节碱性电池或 NiMH (镍氢) 电池的情况下正常运作。开关频率在内部设定为 1.2MHz，从而允许使用纤巧的表面贴装型电感器和电容器。只需数目极少的外部组件即可产生 2V 至 6V 的输出电压。LTC3499 具有自动突发模式操作功能，用于在轻负载条件下提升效率，而 LTC3499B 则在轻负载条件下执行连续开关操作。

软起动时间可通过一个小电容器在外部进行编程。抗振铃电路通过在不连续操作模式中对电感器进行阻尼来降低 EMI 辐射。这些器件具有 <1μA 的停机电源电流和集成过压保护电路，并采用 8 引脚 (3mm x 3mm) DFN 和 8 引脚 MSOP 封装。
