特性

• 1.2MHz 开关频率 (LT1930)
• 2.2MHz 开关频率 (LT1930A)
• 低 V_CESAT 开关：在 1A 电流时为 400mV
• 高输出电压：高达 34V
• 从 3.3V 输入可得到 5V/480mA (LT1930)

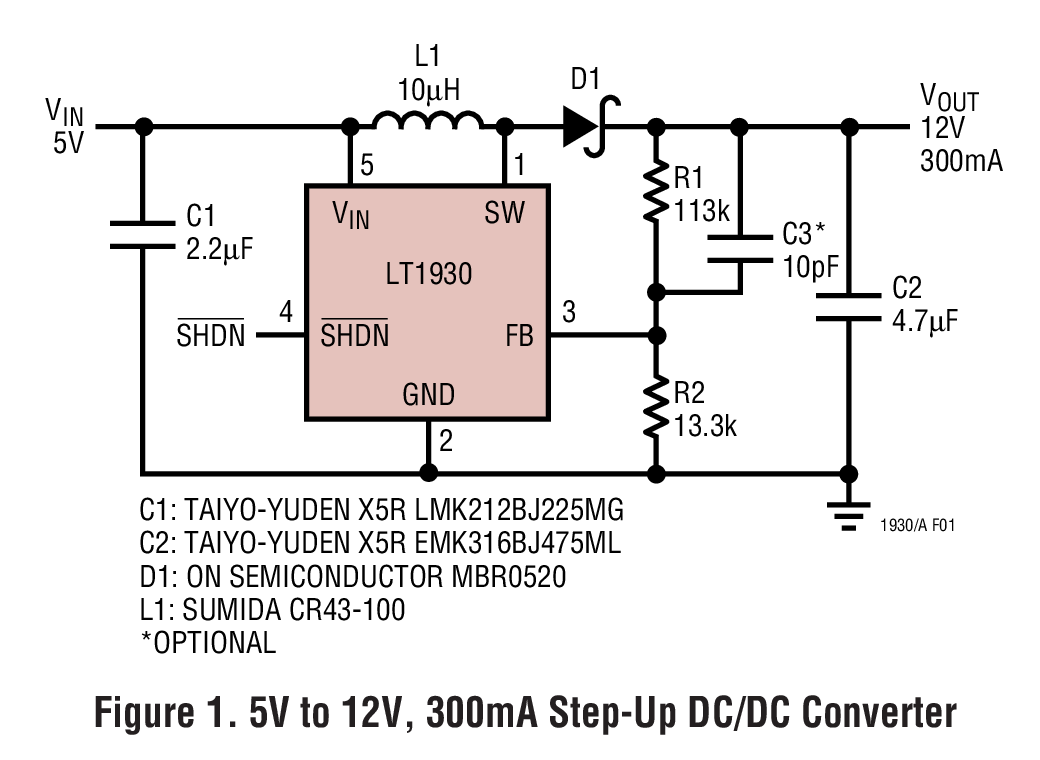

• 从 5V 输入可得到 12V/250mA (LT1930A)
• 宽输入范围：2.6V 至 16V
• 采用小型表面安装组件
• 低停机电流：< 1µA
• 扁平外型 (1mm) ThinSOT^™ 封装
• 与 LT1613 引脚兼容


产品详情和应用

LT^®1930 和 LT1930A 是业界高功率的 SOT-23 开关稳压器。它们均包含内部 1A、36V 开关，从而允许在很小的电路板占位面积上产生大电流输出。LT1930 在 1.2MHz 频率下开关，允许使用小型、低成本和高度较低的电容器和电感器。较快的 LT1930A 在 2.2MHz 频率下开关，使得进一步减小电感器体积。采用这些器件可以做成面积接近十分之一平方英寸的完整稳压器解决方案。多个输出电源现在能作为每个输出电压的单独稳压器，取代了采用单个稳压器和定制变压器的笨重准调整方法。

一种恒定频率的内部补偿电流模式 PWM 架构会导致低和可预测的输出噪声，而过滤这噪声是很容易。可以在输出端采用低 ESR 陶瓷电容器，从而进一步将噪声降低到毫伏水平。LT1930/LT1930A上的高压开关标称值为 36V，使得该器件非常适合高达 34V 的升压转换器、单端主电感变换器 (SEPIC) 和回扫设计。LT1930 能够从 3.3V 的电源上产生在高达 480mA 电流时的 5V 电压，或者在 SEPIC 设计中从四节碱性电池中得到 5V 电压和 300mA 电流。

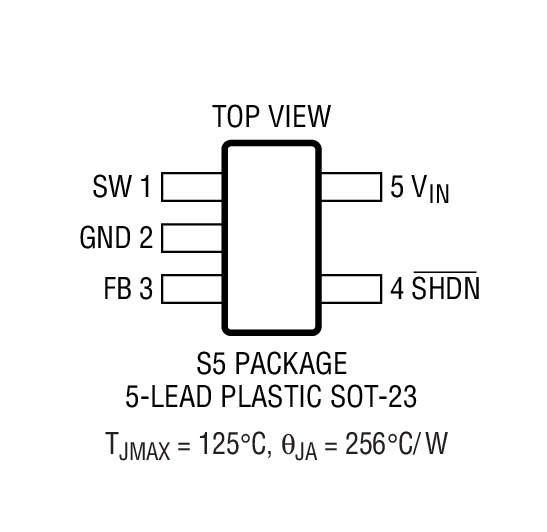

LT1930/LT1930A 采用 5引线 ThinSOT 封装。

• TFT-LCD 偏置电源
• 数码相机
• 无绳电话
• 后备电池
• 医疗诊断设备
• 局部 5V 或 12V 电源
• 外接调制解调器
• PC 板卡
• xDSL 电源
