ADI亚德诺 MAX25249D 产品介绍
2026-03-09
0次
特性
- 多功能，小尺寸
- 1A 同步高压降压型转换器
- 输入电压范围 5V 至 36V
- 3V 至 4V，步进为 50mV
- 5V 固定输出电压
- 两个同步低压降压型转换器
- OUT2 和 OUT3 提供高达 1.2A
- 0.8V 至 3.9875V（步长 12.5mV）
- 用于摄像头传感器的 LDO；1kHz 时为 50dB
- 2.2MHz 工作频率
- 重置 输出 – 推挽或开漏
- 高精度
- ±输出电压精度为 1.5％
- OV/UV 监控精度为 ±1.3%
- 诊断和功能
- 符合 ASIL B 标准
- 冗余基准电压源
- 适用于汽车环境
- 电流模式、强制 PWM 操作
- 过温和短路保护
- 3.5mm x 3.5mm，20 引脚 TQFN
- -40°C 至 +125°C 1 级汽车温度范围
- 符合 AEC-Q100
产品详情和应用

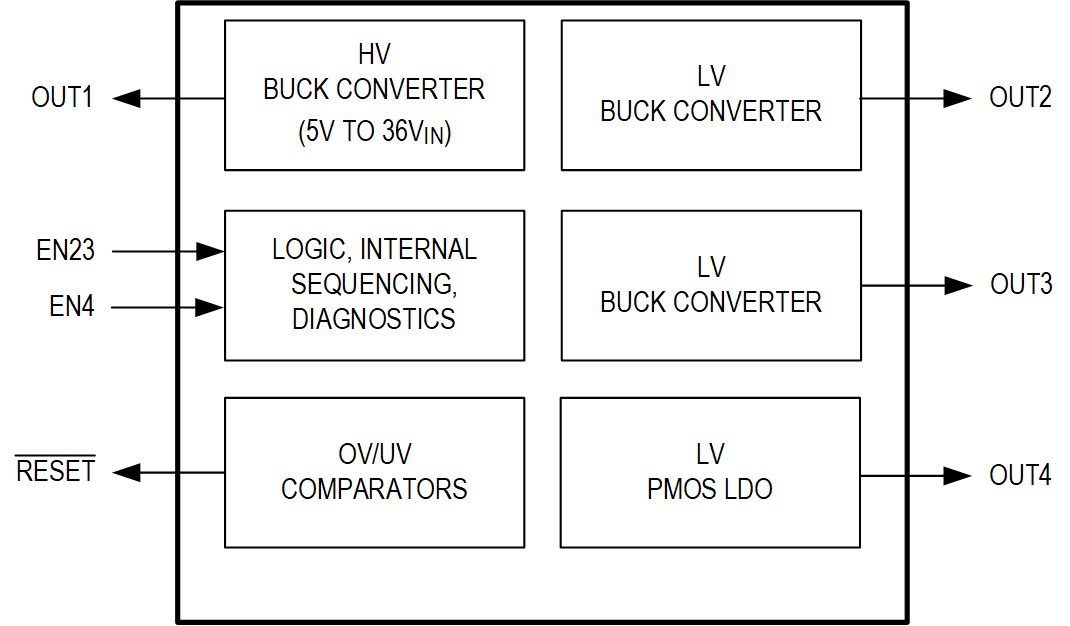

MAX25249C/MAX25249D 是高效、四输出 PMIC，集成三个 DC-DC 转换器和一个高 PSRR LDO，所有输出均具有 OV/UV 监控功能。OUT1 是一个 1A 高压同步降压转换器，通过同轴电缆或汽车电池供电。OUT2 和 OUT3 低压同步降压转换器由 OUT1 工作并提供 0.8V 至 3.9875V 的输出电压范围。OUT2 可以为高像素摄像机和高速串行器提供 1.2A 电流。OUT3 可提供 1.2A 电流来为成像器、串行器和 MCU 的二次导轨供电。OUT4 是用于图像仪电源的低压、低噪声、高 PSRR LDO。所有降压转换器在负载、线路和温度范围内均可实现 ±1.5% 的输出电压精度。过压和欠压故障监控 ±设定电压的精度为 1.3%，错误通过 RESET传达。
该设备具有 2.2MHz 固定频率 PWM 模式，可实现更好的抗噪能力和负载瞬态响应。高频操作允许使用所有陶瓷电容器并最大限度地减少外部元件。可编程的扩频频率调制最大程度地减少了辐射的电磁发射。集成的低 RDS(ON) 开关可提高重负载下的效率，并使布局比分立解决方案更简单。通过 EN23 和 EN4 引脚以及工厂可设置的输出电压进行时序监控，可以提高不同图像传感器和配置的灵活性。其他特性包括软启动、过流保护和过温保护。MAX25249C/MAX25249D 符合 ASIL B 等级，规定工作在 -40°C 至 +125°C 汽车温度范围内。
应用
- 环视摄像头
- 后视摄像头
