特性

• 减少外部元件，降低总体成本
  • 无肖特基同步操作
  • 内置补偿元件
  • 全陶瓷电容设计，布局紧凑
• 减少DC-DC稳压器库存清单
  • 4.5V至60V宽输入电压
  • 0.9V至90% VIN可调节输出电压范围
  • 整个温度范围内每路输出可提供高达3A电流
  • 100kHz至1.1MHz可调节频率，带外时钟同步
  • 采用32引脚、5mm x 5mm TQFN封装
  • 每路输出具有独立的输入电压引脚
  • 降低功耗
    • 94.4%峰值效率
    • PFM和DCM模式，轻载时保持高效
    • 辅助自举电源(EXTVCC)，提高效率
    • 5.2μA关断电流
  • 恶劣工业环境下工作可靠
    • 打嗝式过载保护
    • 每路输出具有独立的可调节软启动和可编程EN/UVLO引脚
    • 启动时单调进入预偏置输出电压
    • 每路输出内置独立的输出电压监测，/RESET输出
    • 过热保护
    • 工业级高温-40°C至+125°C工作温度范围/-40°C至+150°C结温范围

产品详情和应用

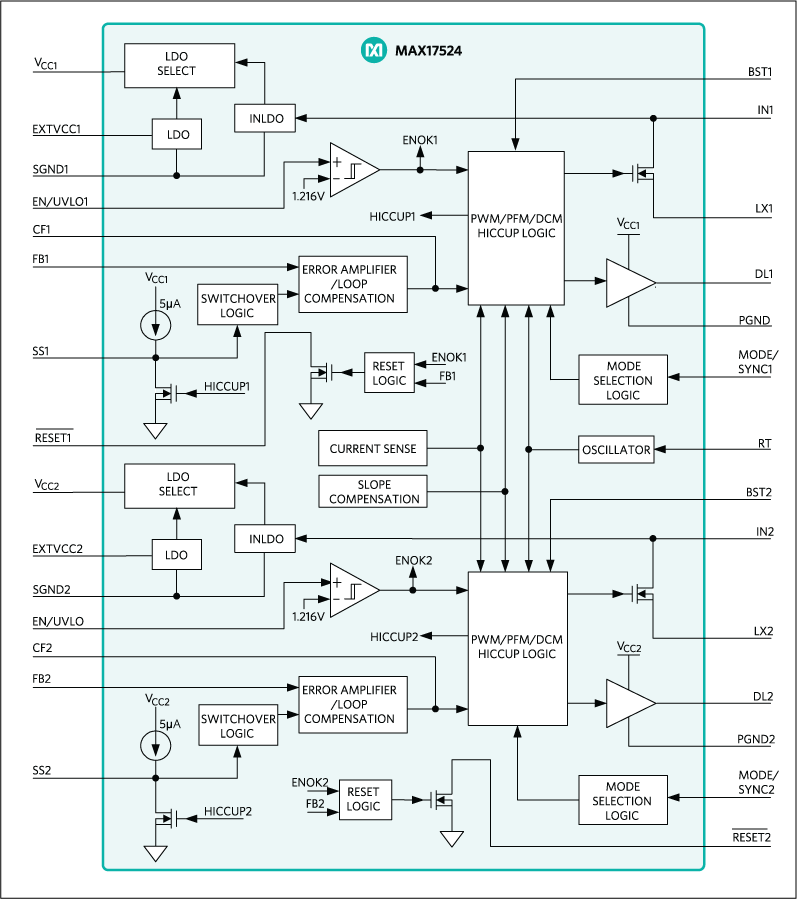

MAX17524为双路3A、高效、高压、同步整流降压型DC-DC转换器，内置高边MOSFET，工作在4.5V至60V输入电压范围。每路输出可提供高达3A电流，输出电压范围为0.9V至90% V_IN。器件具有内部补偿。

MAX17524采用峰值电流控制，可工作在脉宽调制(PWM)、脉冲频率调制(PFM)和非连续传导模式(DCM)，实现轻载条件下的高效率。

-40°C至+125°C温度范围下的反馈电压调节准确度为±1.4%。器件采用32引脚(5mm x 5mm)薄型QFN (TQFN)封装。提供仿真模型。

应用

• 基站电源
• 配电稳压器
• 通用负载点电源
• 高压单板系统
• 工业控制电源
• 壁式变压器稳压
