• 宽输入范围：

  • 工作时为 3.6V 至 36V
  • 过压闭锁功能可保护电路安全承受 60V 的瞬态电压
• 1A 输出电流
• 低纹波突发模式 (Burst Mode^®) 操作

  • I_Q = 75μA (在 12V_IN 至 3.3V_OUT)
  • 输出纹波 <15mV_P-P
• 可调开关频率：250kHz 至 2.2MHz
• 具短路保护功能
• 可同步频率范围：300kHz 至 2.2MHz
• 0.8V 反馈基准电压
• 输出电压：0.8V 至 20V
• 具软起动功能
• 电源良好标记

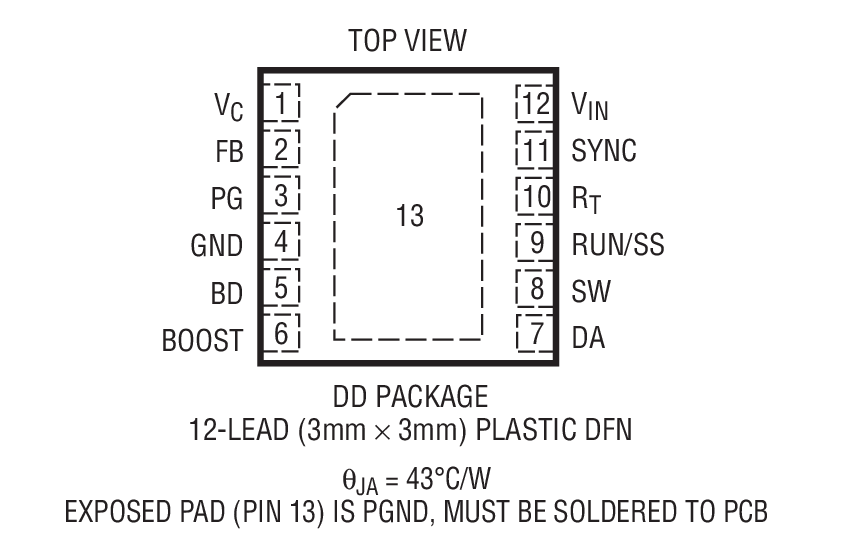

• 小外形 12 引脚耐热性能增强型 3mm x 3mm DFN 封装

产品详情和应用

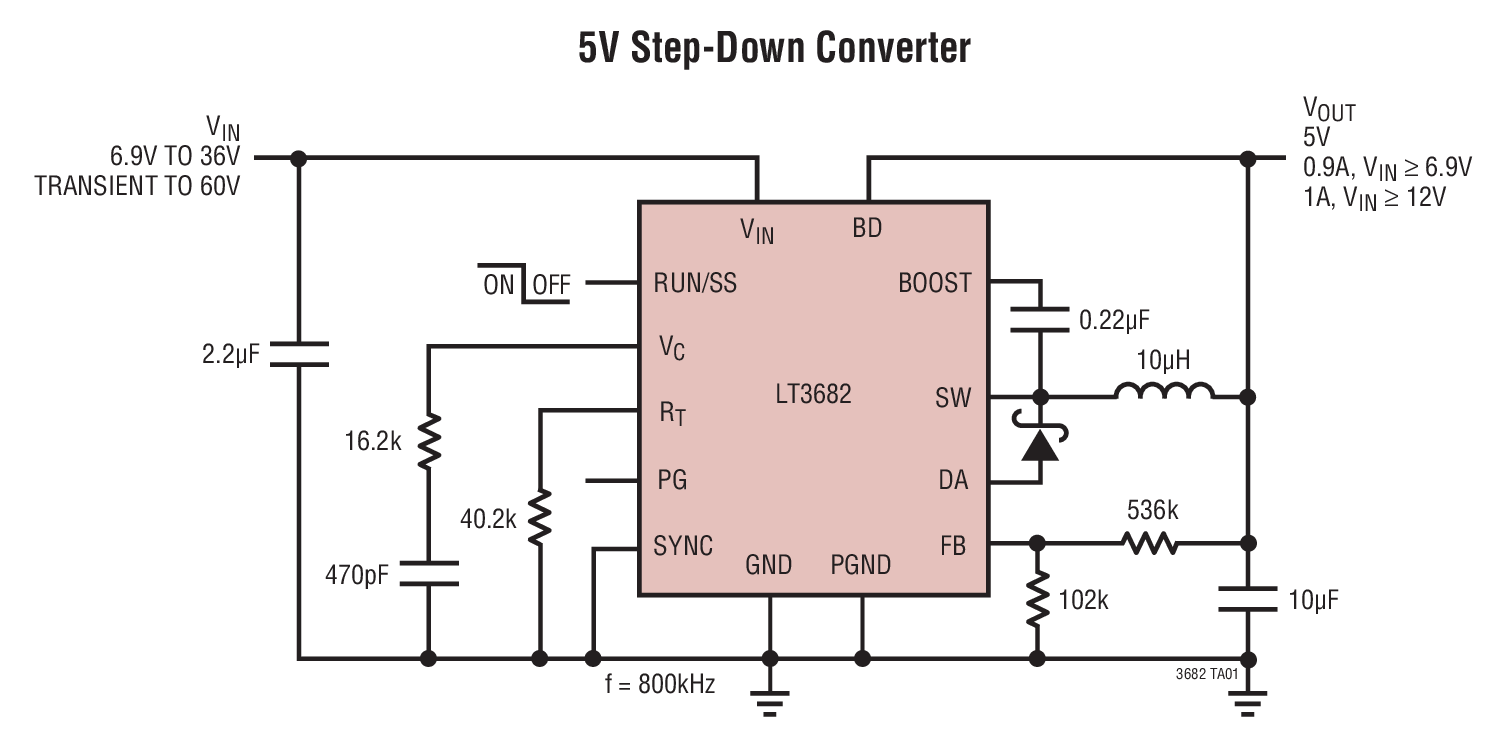

LT^®3682 是一款可调频率 (250kHz 至 2.2MHz) 单片式、降压型开关稳压器，可接受高达 36V 的输入电压。该器件内置一个高效率 0.5Ω 开关和一个升压二极管，以及必需的振荡器、控制和逻辑电路。LT3682 采用电流模式拓扑结构，旨在实现快速瞬态响应和上佳的环路稳定性。一个 SYNC 引脚允许用户使该器件与一个外部时钟相同步，并在低纹波突发模式操作和标准 PWM 操作之间进行选择。

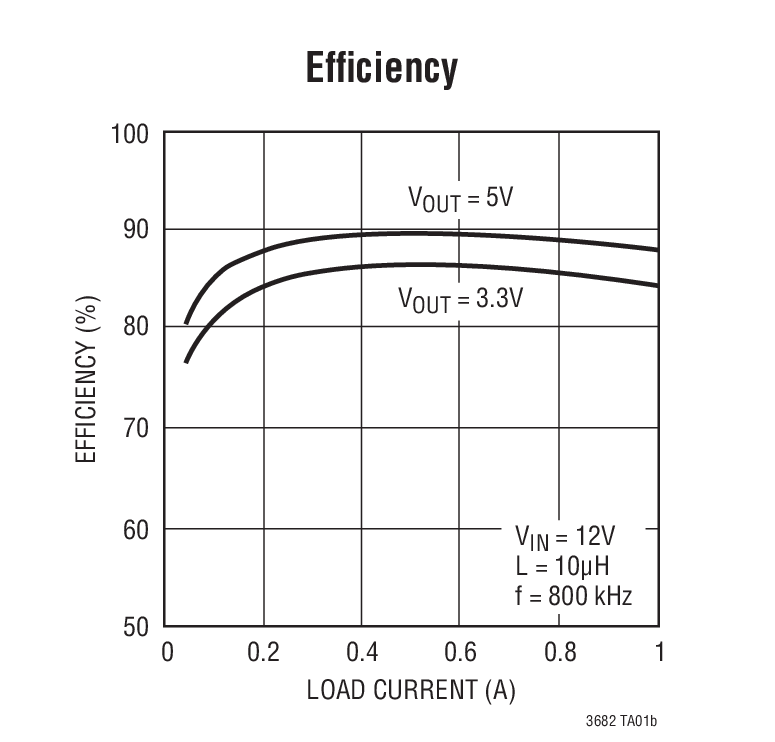

低纹波突发模式操作在低输出电流条件下保持了高效率，并在典型应用中将输出纹波抑制在 15mV 以下。停机模式把输入电源电流减小至 1μA 以下，而 RUN/SS 引脚上的一个电阻器和电容器则提供了受控的输出电压斜坡 (软起动)。当 V_OUT 达到编程输出电压的 90% 时，一个电源良好标记将发出指示信号。保护电路负责检测电源开关和外部肖特基箝位二极管中的电流，以保护 LT3682 免遭短路条件的损坏。频率折返和热停机提供了额外的保护功能。

LT3682 采用具有裸露衬垫的 12 引脚 3mm x 3mm DFN 封装，旨在实现低热阻。
