ADI亚德诺 LTC3547 产品介绍

2026-03-09 0次

特性

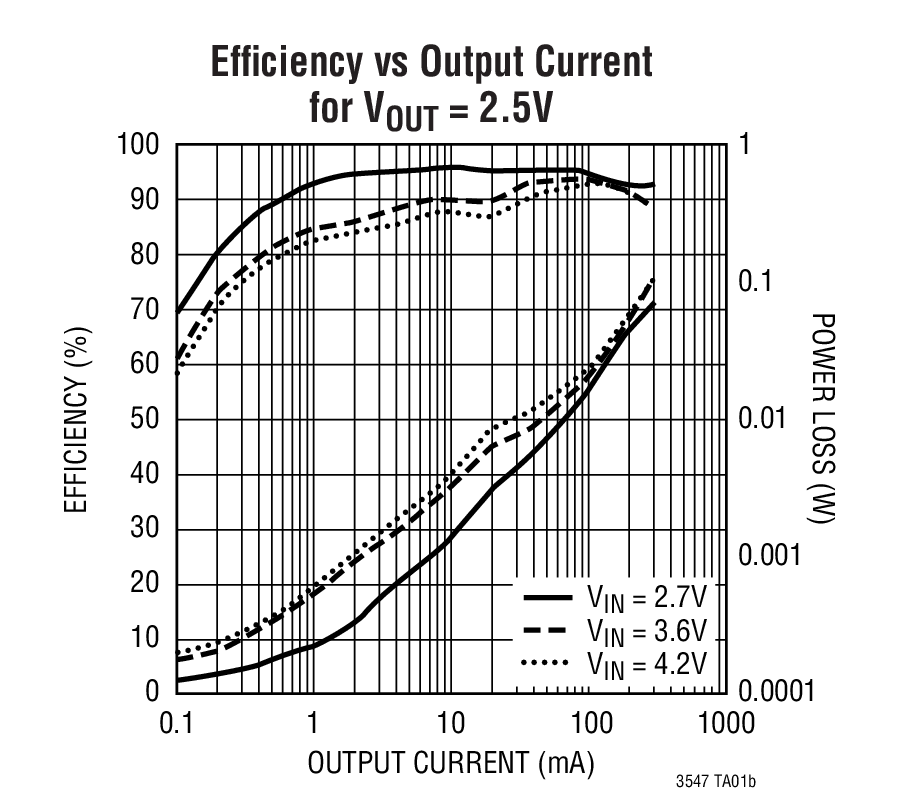

高效率双通道降压输出：效率高达 96%
每个通道 300mA 的输出电流 (V_IN = 3V 时)
自动低纹波突发模式操作 (20mV_P-P)
操作期间的静态电流仅为 40µA (两个通道)
2.25MHz 恒定频率操作
2.5V 至 5.5V 输入电压范围
低压差操作：100% 占空比
针对全陶瓷电容器进行了内部补偿
每个信道具有独立内部软起动电路
具有卓越的电压和负载瞬态响应的电流模式操作
0.6V 基准允许低输出电压
短路保护
超低停机电流：I_Q < 1µA

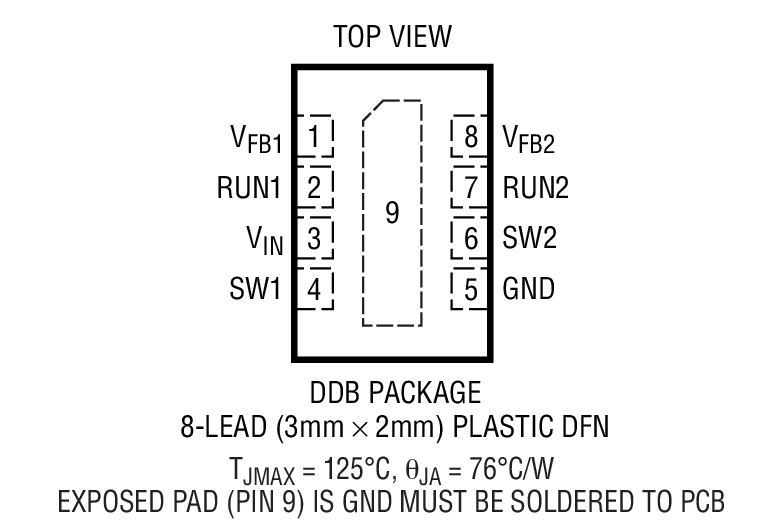

扁平 (高度仅 0.75mm) 8 引脚 3mm x 2mm DFN 封装

产品详情和应用

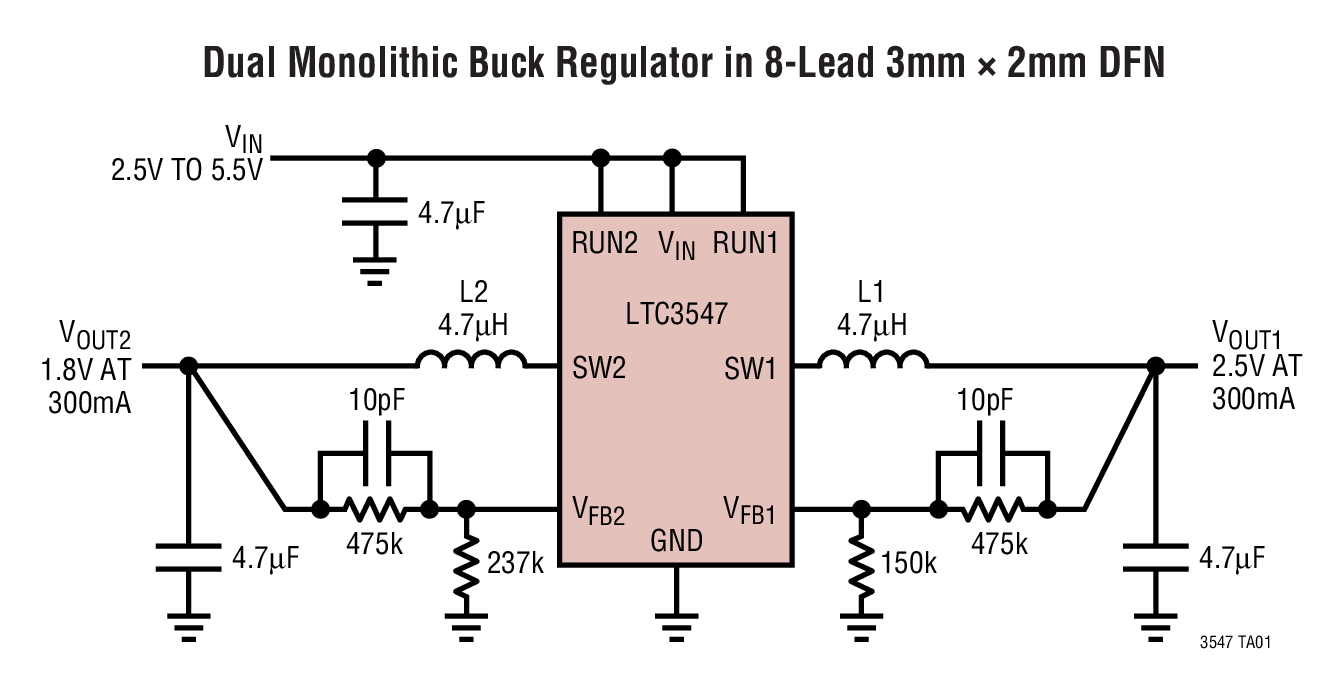

LTC^®3547 是一款双通道、2.25MHz、恒定频率、同步降压型 DC/DC 转换器，采用纤巧型 3mm x 2mm DFN 封装。100% 占空比提供了低压差操作，从而延长了便携式系统中的电池使用寿命。低输出电压由 0.6V 反馈基准电压提供支持。每个稳压器能够提供300mA 的连续输出电流。

输入电压范围为 2.5V 至 5.5V，因而使其成为锂离子电池和 USB 供电应用的理想选择。操作期间的电源电流仅为 40µA，在停机状态下则降至 1µA 以下。自动突发模式 (Burst Mode^®) 操作提高了轻负载条件下的效率，从而进一步延长了电池的使用寿命。

在内部将开关频率设定为 2.25MHz，因而能够采用纤巧的表面贴装型电感器和电容器。内部软起动电路可减小启动期间的浪涌电流。在内部对所有的输出进行了补偿，从而可以与陶瓷电容器一起工作。LTC3547 采用扁平 (高度仅 0.75mm) 的 3mm x 2mm DFN 封装。LTC3547 还提供了一种固定输出电压配置，不需要增设外部反馈网络 (见表 2)。

Applications

蜂窝电话
数码相机
无线和 DSL 调制解调器
PDA/掌上型个人计算机
便携式媒体播放器
