ADI亚德诺_LTC1871X_产品介绍

ADI亚德诺 LTC1871X 产品介绍

2026-03-09 0次

特性

高效率 (无需检测电阻器)
宽输入电压范围：2.5V 至 36V
电流模式控制提供了超卓的瞬态响应
高的最大占空比 (典型值为 92%)
具有 100mV 迟滞的 ±2% RUN 引脚门限

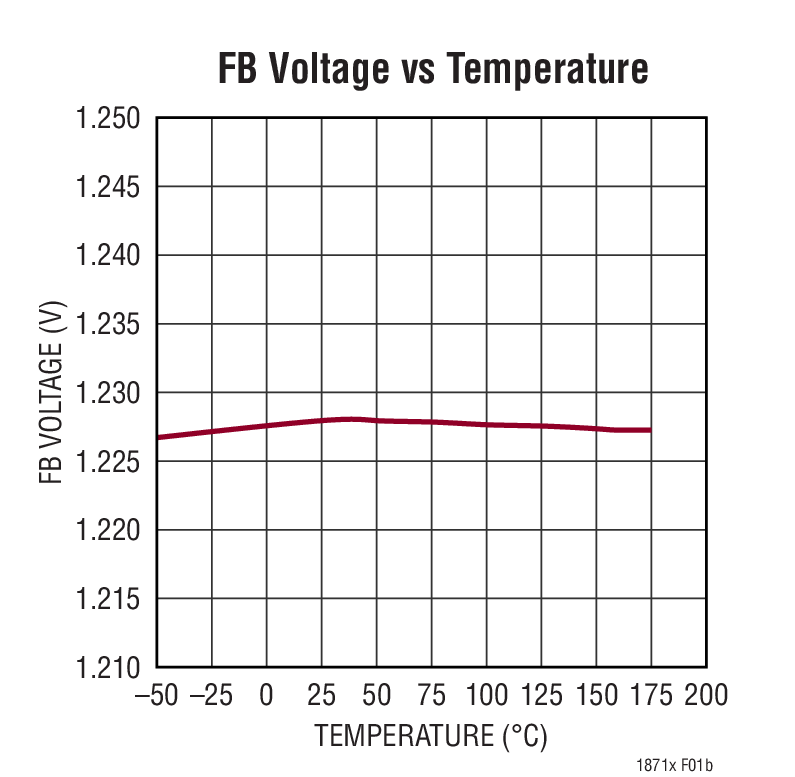

±2% 内部电压基准
微功率停机模式：I_Q = 10μA
可利用一个外部电阻器来设置工作频率 (65kHz 至900kHz)

可同步至一个频率高达 1.3 x f_OSC 的外部时钟
由用户控制的脉冲跳跃或突发模式 (Burst Mode^®) 操作
内部 5.2V 低压差电压稳压器
输出过压保护
能利用一个检测电阻器进行操作，以适合高输出电压应用

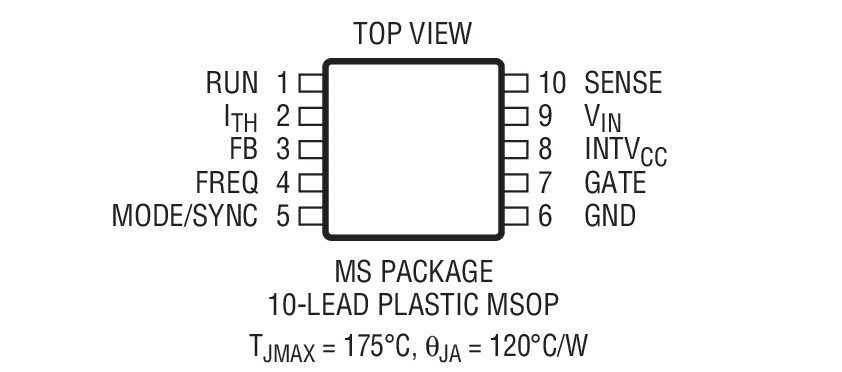

小型 10 引脚 MSOP 封装

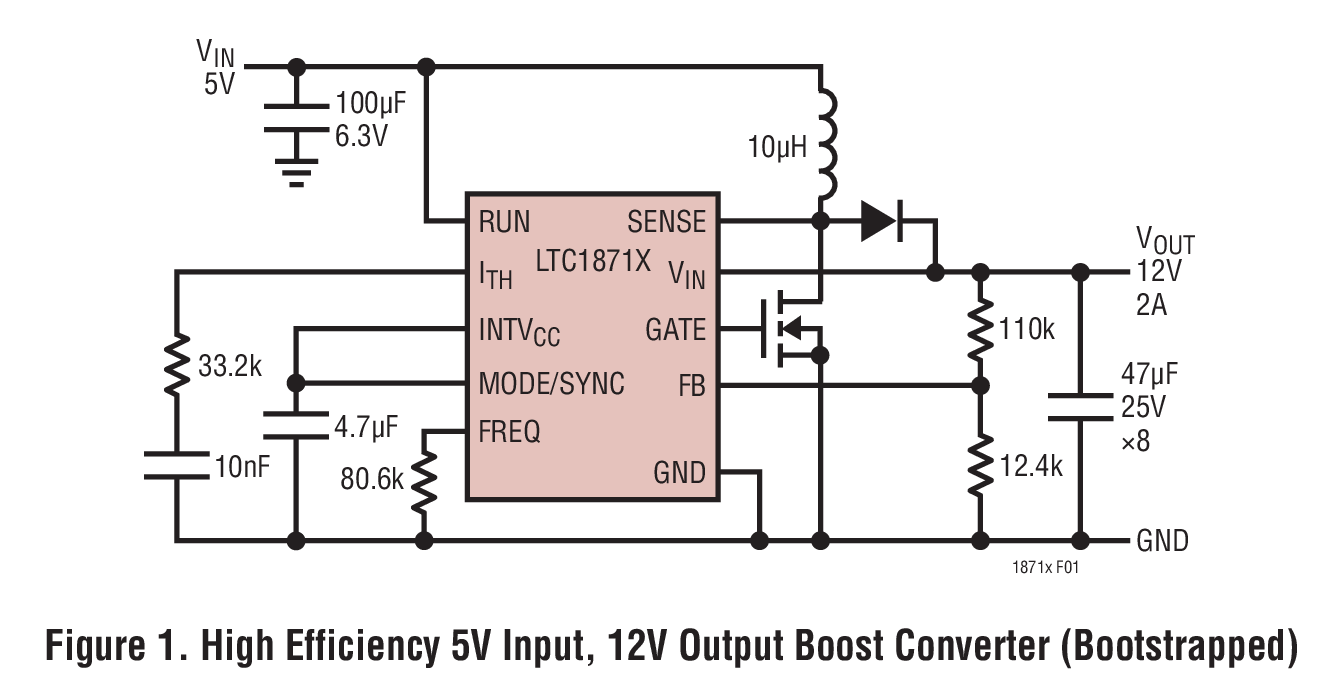

产品详情和应用

LTC^®1871X是一款宽输入范围、电流模式、升压、反激式或SEPIC控制器，用于驱动一个N沟道功率MOSFET。LTC1871X的额定结温为175°C，并在175°C下进行了100%测试。它针对中低功率应用，因此通过利用功率MOSFET的导通电阻，可消除使用电流检测电阻的需要，从而较大限度地提高了效率。

IC的工作频率可在65kHz至900kHz范围内使用一个外部电阻设置，并且可以利用MODE/SYNC引脚与外部时钟同步。LTC1871X可在轻负载下采用突发工作模式，最小工作电源电压和关断静态电流分别低至2.5V和10μA，非常适用于电池供电系统。

对于要求进行恒定频率操作的应用，可采用MODE/SYNC引脚使突发模式操作失效。通过将SENSE引脚连接到功率MOSFET源极中的电阻，LTC1871X可以实现更高的输出电压升压、SEPIC和反激应用。LTC1871X采用10引脚MSOP封装。

V_IN Range

INTV_CC

Features

LTC1871

2.5V to 36V

5.2V

LTC1871-1

2.5V to 36V

5.2V

Lower Burst Mode Threshold (0.195V vs. 0.3V)
