特性

• 600mA 输出电流 (V_IN ≥ 4V)

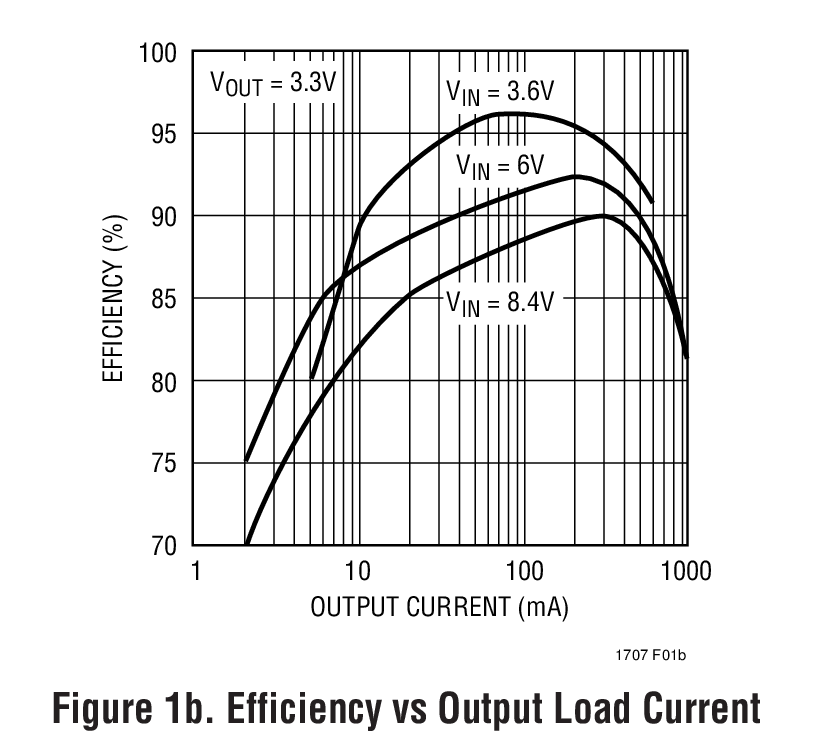

• 高效率：达 96%
• 恒定频率：350kHz (可同步至 550kHz)
• 2.85V 至 8.5V V_IN 范围
• 0.8V 反馈基准允许低电压输出：0.8V ≤ V_OUT ≤ V_IN
• 无需肖特基二极管
• 1.19V ±1% 基准输出引脚
• 可选择的突发模式 (Burst Mode^®) 操作 / 脉冲跳跃模式
• 低压差操作：100% 占空比
• 精准的 2.7V 欠压闭锁
• 电流模式控制用于实现卓越的电压和负载瞬态响应性能
• 低静态电流：200μA
• 停机模式仅吸收 11μA 电源电流

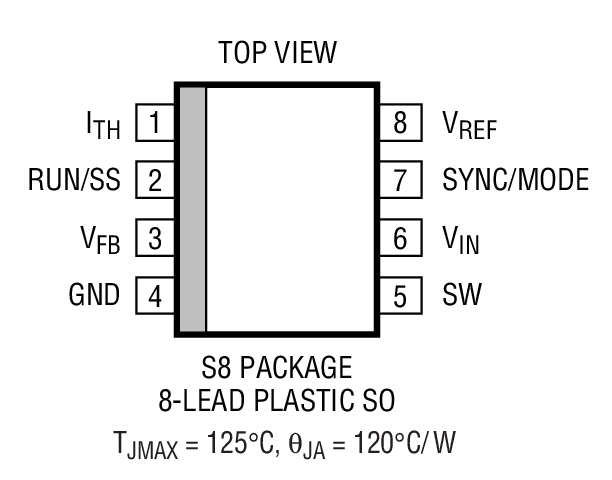

• 采用 8 引脚 MSOP 封装



产品详情和应用

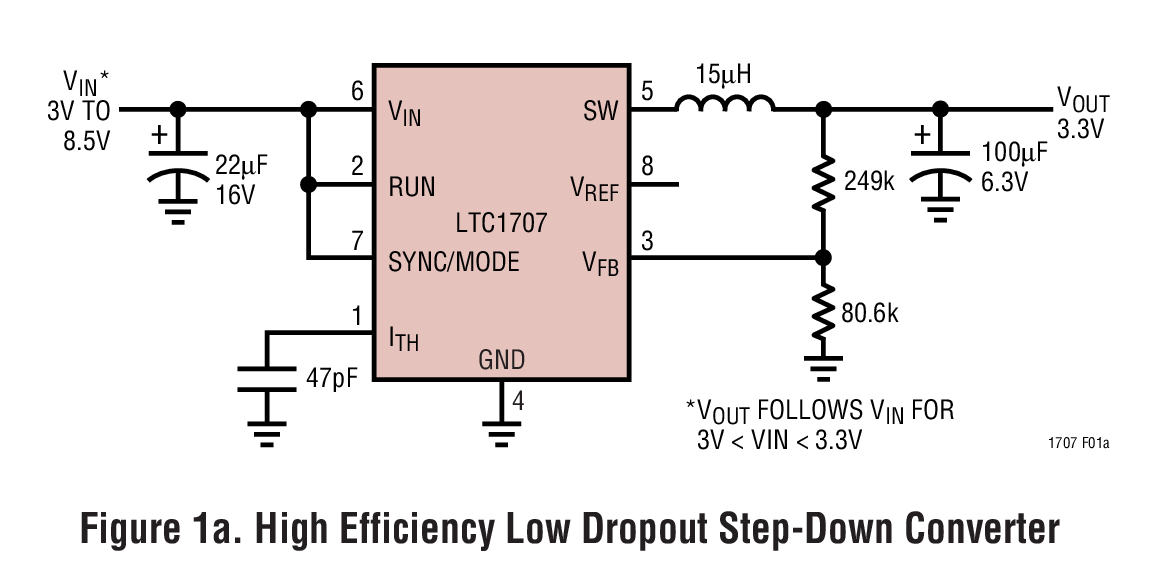

LTC^®1707 是一款高效率、单片式、同步降压型稳压器，其采用一种固定频率架构。该器件的工作电源范围为 8.5V 到低至 2.85V，因而使之适合于单节和双节锂离子电池供电型应用。突发模式操作可在低负载电流条件下提供高效率。100% 占空比提供了低压差操作，从而延长了电池供电型系统中的工作时间。

此器件的开关频率在内部设定为 350kHz，故而允许使用小的表面贴装型电感器。对于那些对噪声敏感的应用，可从外部使 LTC1707 同步至高达 550kHz。在同步期间或当 SYNC/MODE 引脚被拉至低电平时，突发模式操作被禁用，从而起到了防止低频纹波干扰音频电路的作用。软启动功能由一个外部电容器提供。

内部同步 MOSFET 开关提高了效率水平，并且免除了增设一个外部肖特基二极管的需要，从而节省了组件和电路板空间。由于采用了 0.8V 内部基准，所以可容易地实现低至 0.8V 的低输出电压。LTC1707 采用 8 引脚 SO 封装。

• 蜂窝电话
• 便携式仪器
• 无线调制解调器
• RF 通信
• 分布式电源系统
• 单节和双节锂电池供电型应用
