ADI亚德诺_LTC3772_产品介绍

ADI亚德诺 LTC3772 产品介绍

2026-03-09 0次

特性

无需电流检测电阻器
40µA 无负载静态电流
可轻松实现高输出电流
内部软启动功能可使 V_OUT 斜坡上升
宽 V_IN 范围：2.75V 至 9.8V
低压降：100% 占空比
550kHz 恒定频率操作
在轻负载条件下执行低纹波突发模式 (Burst Mode^®) 操作

输出电压低至 0.8V
±1.5% 电压基准准确度
旨在实现卓越的电压和负载瞬态响应的电流模式操作
在停机模式中电源电流仅为 8µA

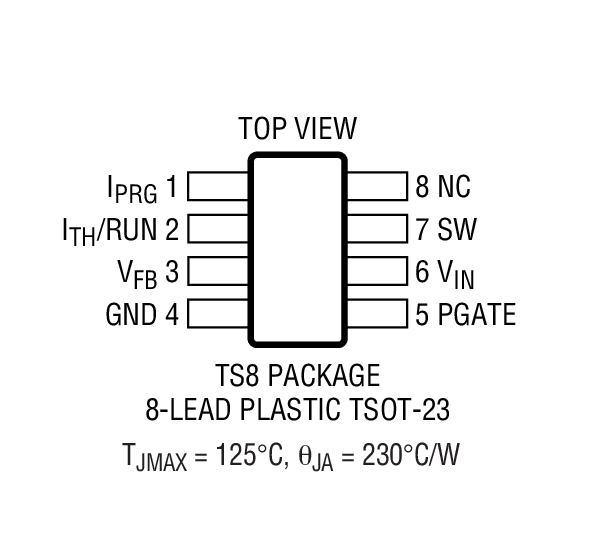

采用扁平 8 引脚 SOT-23 (高度仅 1mm) 和

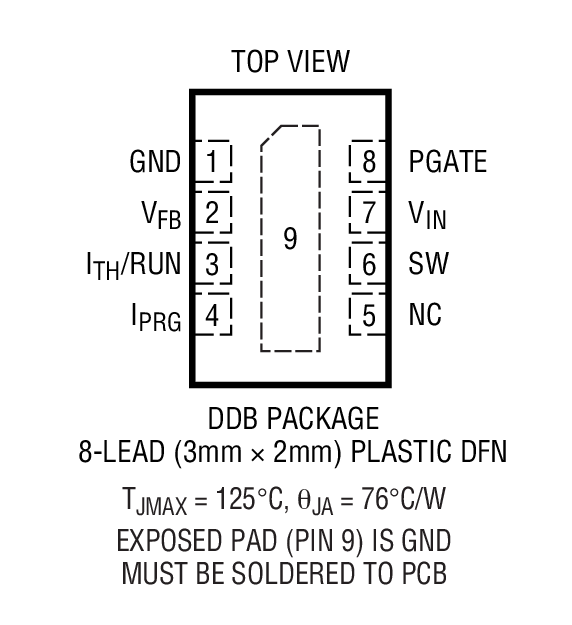

- (3mm × 2mm) DFN (高度仅 0.75mm) 封装

产品详情和应用

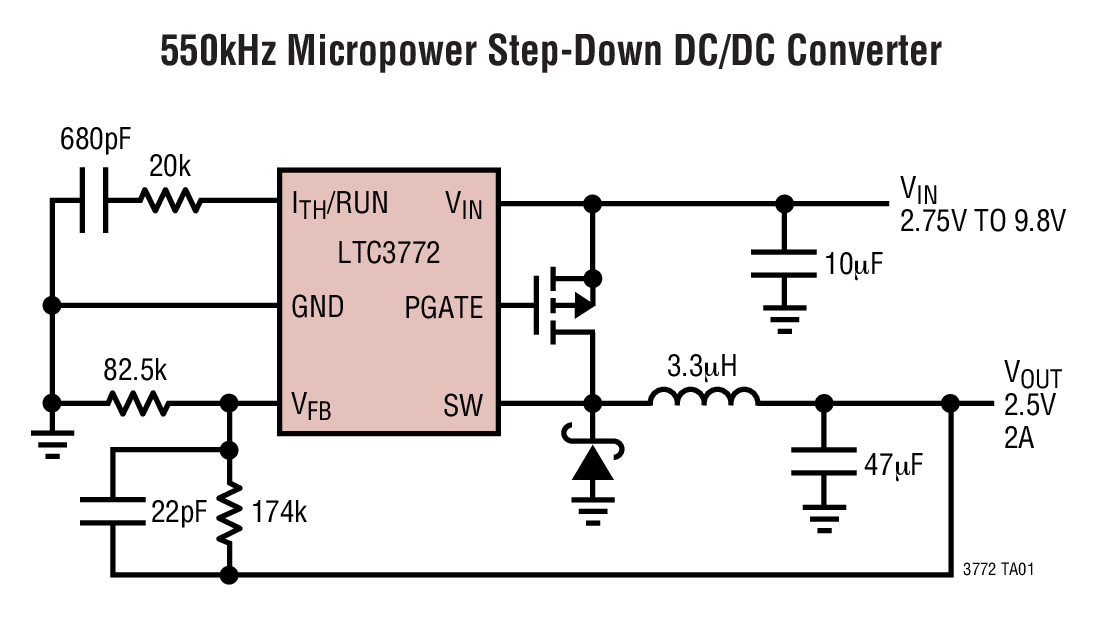

LTC3772 是一款采用扁平 8 引脚 SOT-23 (ThinSOT^™) 封装和 3mm × 2mm DFN 封装的恒定频率电流模式降压型 DC/DC 控制器。无检测电阻器 (No R_SENSE^™) 型架构免除了增设一个检测电阻器的需要，从而提升了效率并节省了电路板占用空间。

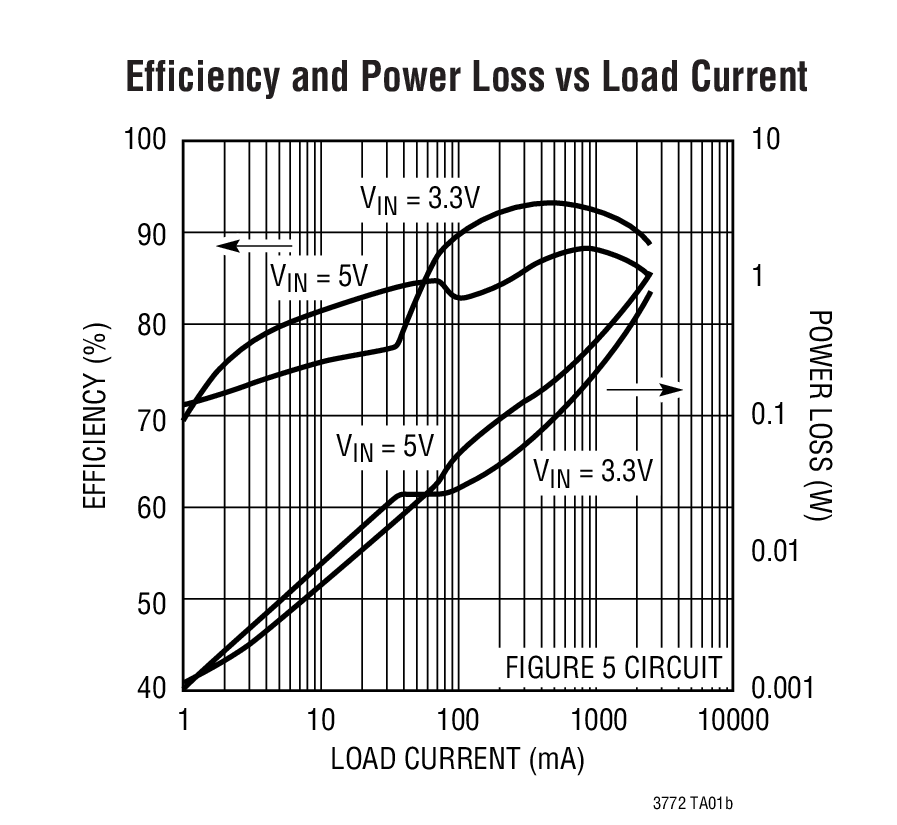

LTC3772 可在轻负载条件下自动切换至突发模式操作，以提高低输出电流条件下的效率水平。在无负载条件下，其静态电流消耗仅为 40µA。

LTC3772 具有欠压闭锁功能，可在输入电压降至 2V 以下时关断器件。为了较大限度地延长电池电源的运行时间，外部 P 沟道 MOSFET 在压降方式中连续导通 (100% 占空比)。550kHz 的高开关频率使得能够采用小电感器和电容器。内部软启动电路可使输出电压平稳地从 0V 斜坡上升至其调节点电压。

应用

单节或两节锂离子电池供电型应用
无线设备
便携式计算器
分布式电源系统
