特性

• V_IN范围：2.30V至5.5V
• V_OUT范围：2.60V至4.18V（I²C可编程，12.5mV步长）
• 升压模式下输出电流高达2A（V_IN= 3.0V，V_OUT= 3.4V）
• 降压模式下输出电流高达3A
• 峰值效率高达97%
• SKIP模式，可以优化轻负载效率
• 低静态电流：55µA（典型值）
• 3.4MHz高速I²C串行接口
• 动态电压调节(DVS)功能
• 电源良好输出
• 2.5MHz开关频率
• 保护特性
  • 软启动
  • 热关断
  • 过压保护
  • 过流保护
• 2.13mm x 1.83mm、20引脚WLP封装
• 4mm x 4mm、20引脚TQFN封装

产品详情和应用

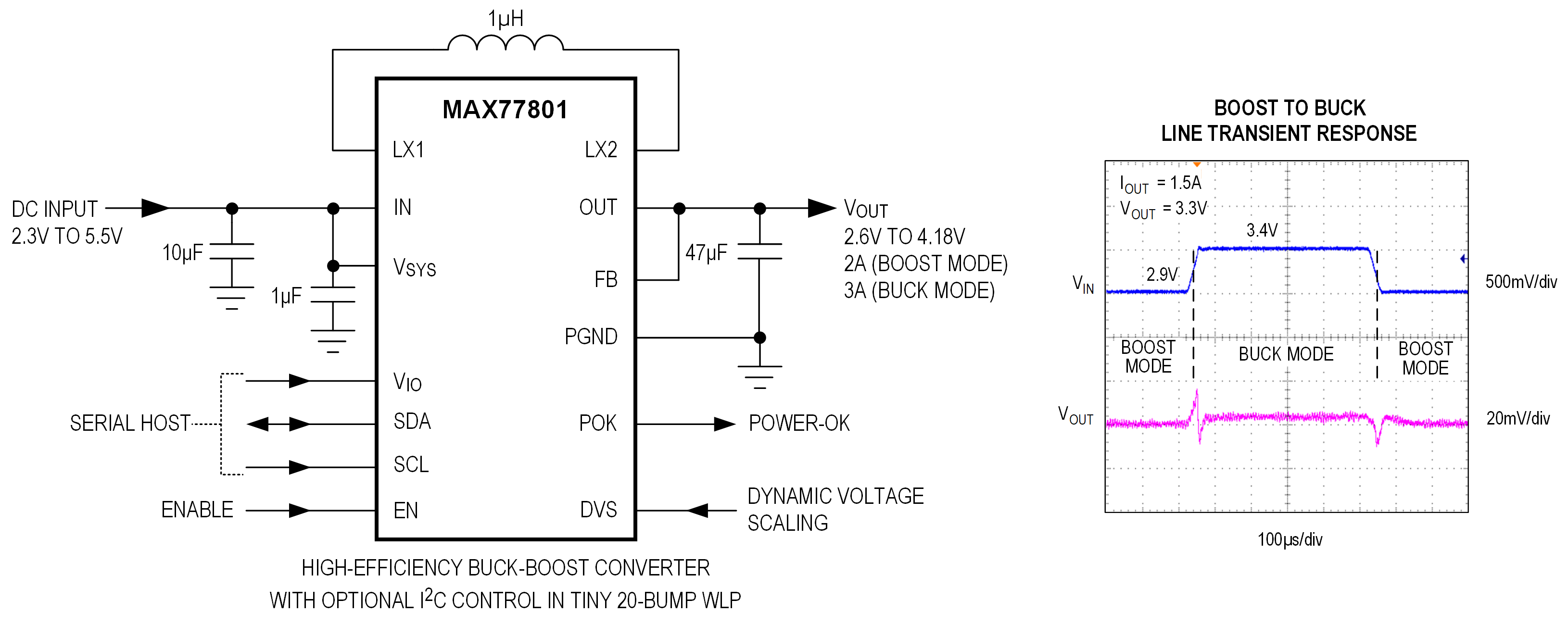

MAX77801是一款高效升压/降压（升降压）转换器，适用于单节锂离子电池供电应用。该器件可通过2.3V至5.5V输入电压提供2.6V至4.18V稳压输出。该器件在升压模式下支持最高2A的输出电流，在降压模式下支持最高3A的输出电流。

该器件可以在降压和升压模式之间无缝切换。采用专门的控制算法，可实现高效率、出色的负载和线路瞬态响应性能。

提供专用使能和电源状态引脚，助力简化硬件控制。I²C串行接口可用于进行动态电压调整、系统功率优化和故障回读。

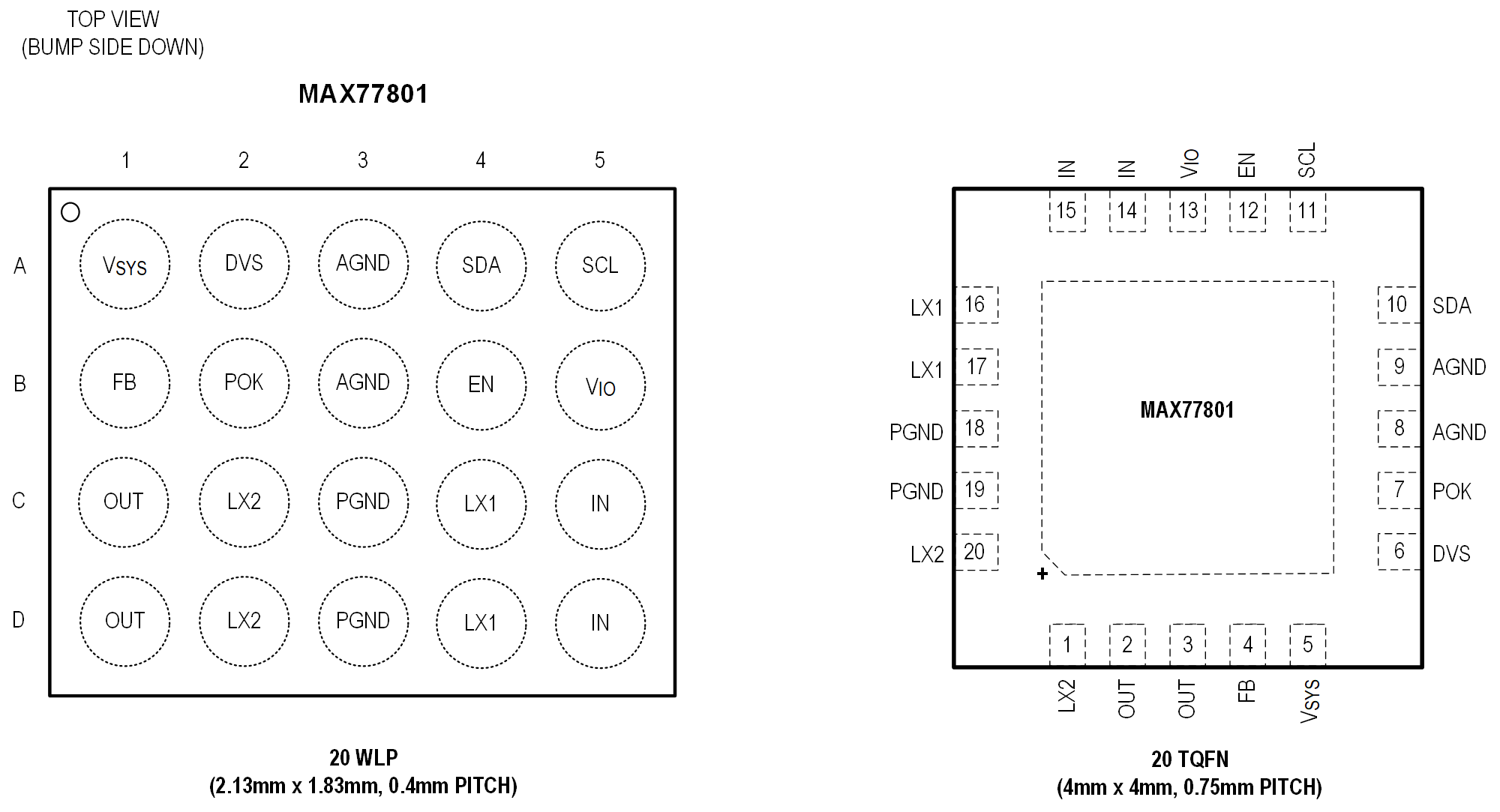

MAX77801采用20引脚、2.13mm x 1.83mm晶圆级封装(WLP)以及20引脚、4mm x 4mm TQFN封装。

应用

• AR/VR耳机
• 手持式扫描仪、移动支付终端、安保摄像头
• 单节锂离子电池供电设备
