• 双通道、180° 定相控制器降低了所需的输入电容和电源感应噪声
• 提供了对两个输出的跟踪
• 恒定频率电流模式控制
• 宽 V_IN 范围：工作时为 4.5V 至 28V
• 电源良好输出电压指示器
• 可调软起动电流斜坡上升
• 折返输出电流限制功能在启动期间被停用
• 在软起动间隔期间无反向电流
• 用于三相、四相、六相操作的时钟输出
• 双路 N 沟道 MOSFET 同步驱动
• ±1% 输出电压准确度
• 可锁相固定频率：260kHz 至 550kHz
• OPTI-LOOP^® 补偿较大限度地减小了 C_OUT
• 非常低压差操作：99% 占空比
• 具输出过压保护功能

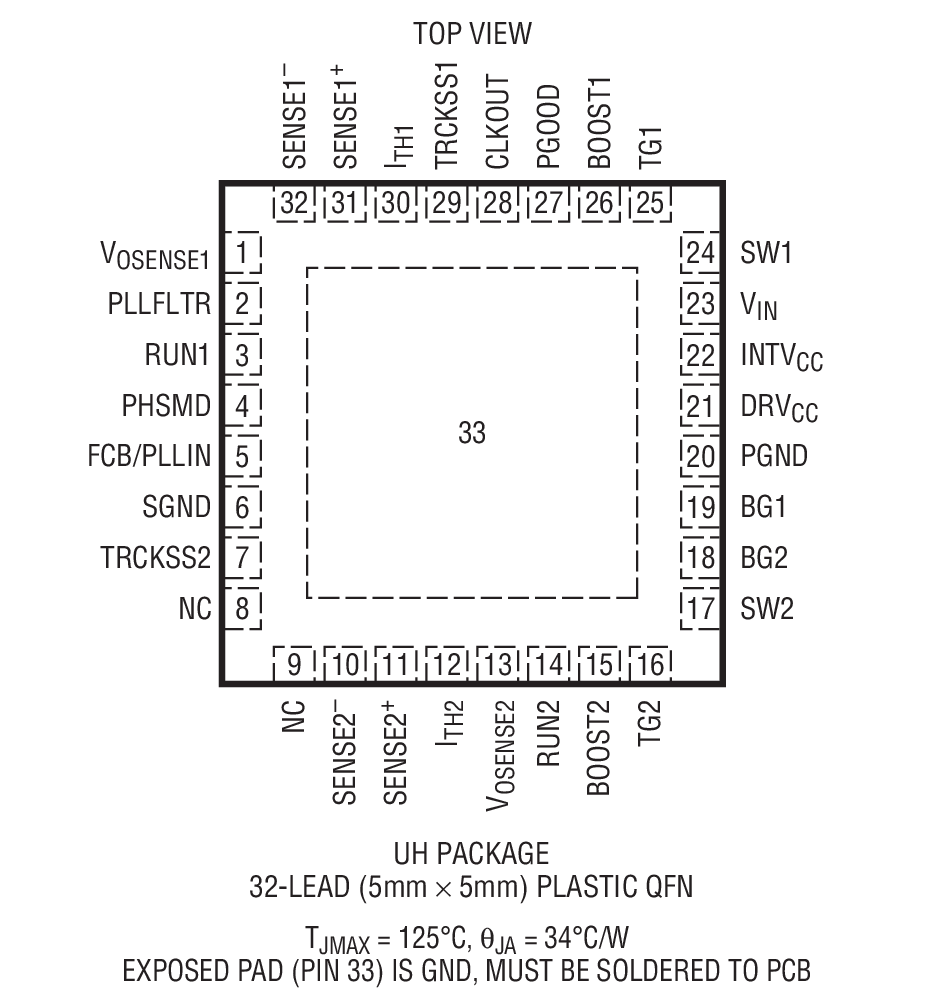

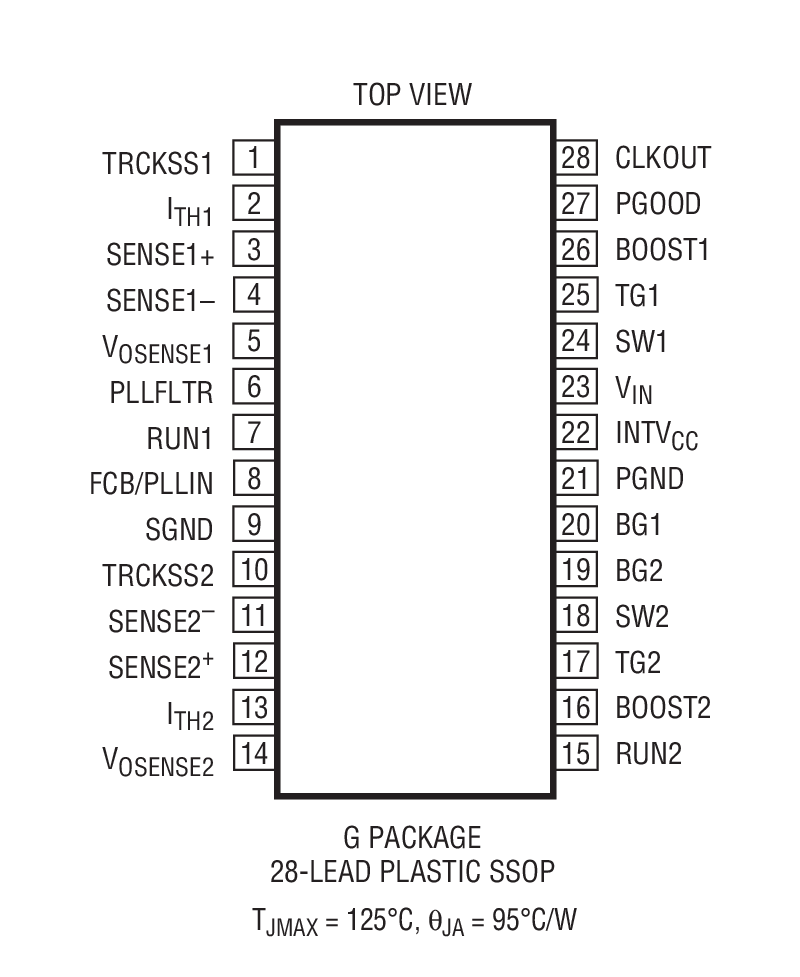

• 小外形 28 引脚 SSOP 和 5mm x 5mm QFN 封装

产品详情和应用

LTC^®3828 是一款双通道、高性能、降压型开关稳压器控制器，用于驱动全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 550kHz 的可锁相频率。TRCKSS 引脚提供了软起动和跟踪功能。在那些需要跟踪两个以上电压的应用中，可以采用菊链方式将多个 LTC3828 连接起来使用。

OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。精准的 0.8V 基准和电源良好输出指示器可兼容 4.5V 至 28V (最大值为 30V) 的宽输入电源范围，从而能够适应所有的电池化学组成。

RUN 引脚独立地控制其各自的通道。FCB/PLLIN 引脚负责在突发模式 (Burst Mode^®)操作、跳周期模式和连续电流模式之间进行选择。电流折返可以对短路情况下的 MOSFET 热耗散加以限制。反向电流和电流折返功能在软起动期间被停用。

• 电信基础设施
• ASIC 电源
• 工业设备
