特性

• mΩ 以下 DCR 电流检测
• 采用电源模块、DRMOS 或外部栅极驱动器和 MOSFET 进行运作
• 支持切相 (Phase Shedding) 和 N+1 相位冗余
• 可编程 DCR 温度补偿
• ±0.75% 最大总 DC 输出误差 (在整个温度范围内)
• 双通道差分远端输出电压检测放大器
• 相位可锁的固定频率范围：200kHz 至 1.2MHz
• V_IN 范围：4.5V 至 38V
• V_OUT 范围：0.6V 至 3.5V
• 支持预偏置输出的平滑启动
• 可编程软起动或 V_OUT 跟踪
• 打嗝模式 / 从输出过流状态实现软恢复

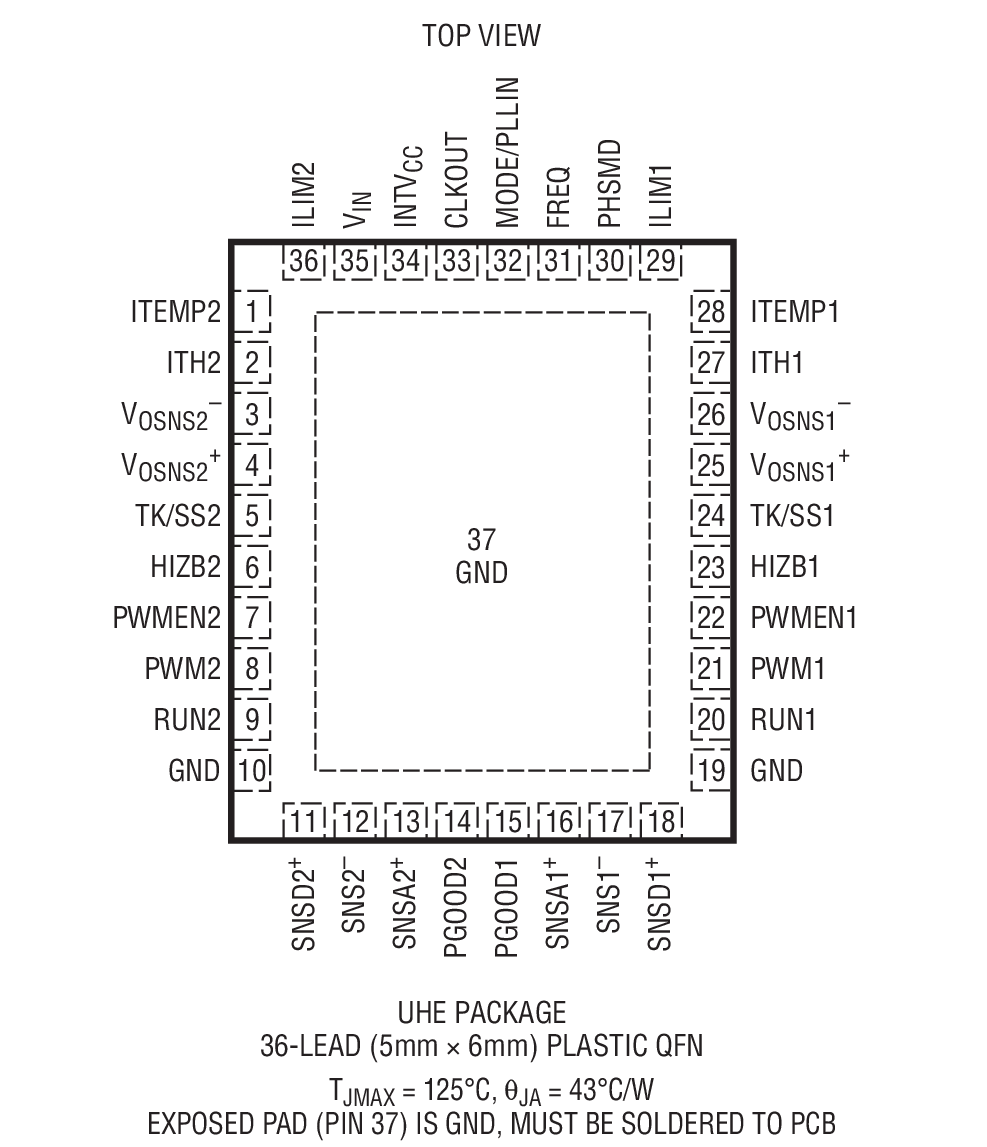

• 36 引脚 (5mm x 6mm) QFN 封装

产品详情和应用

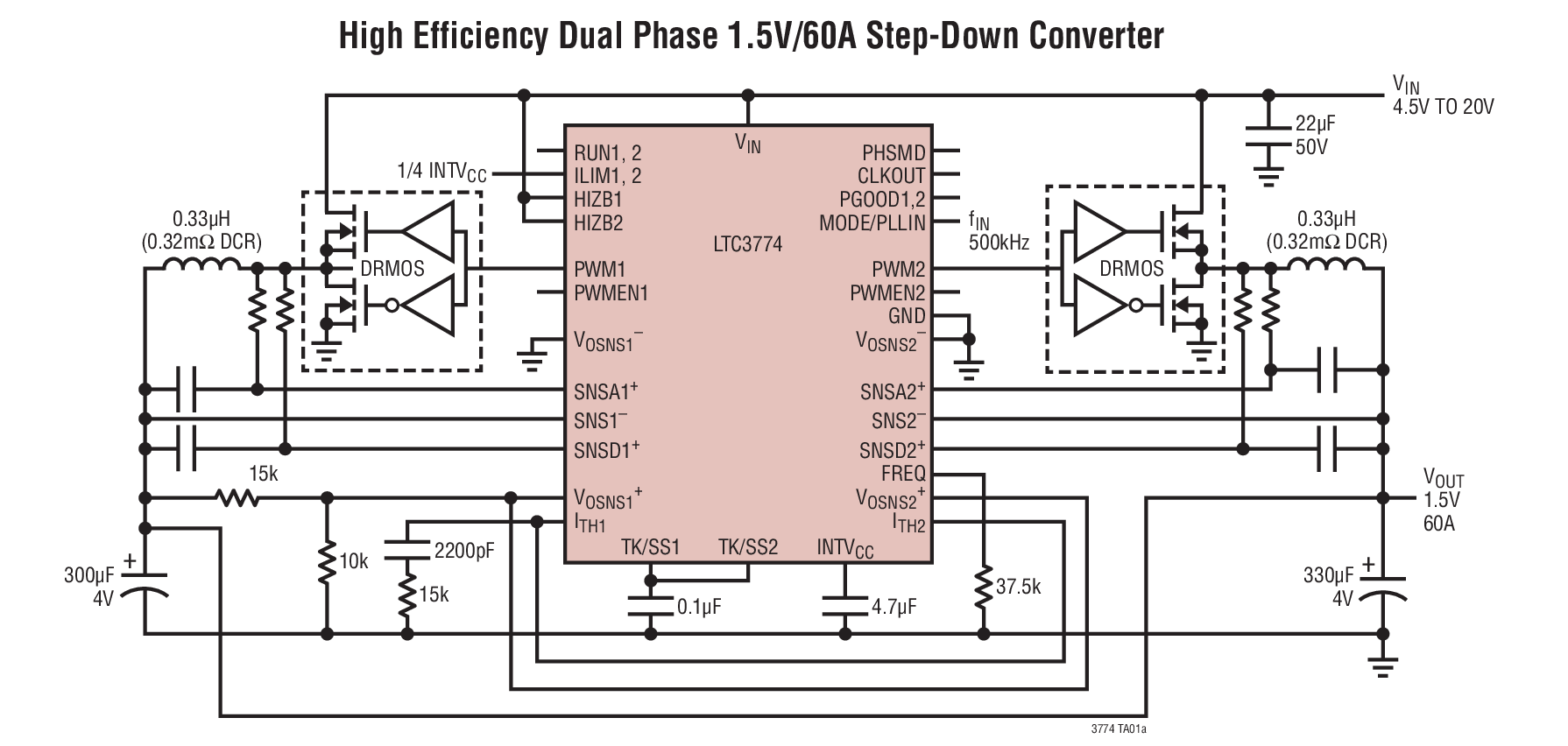

LTC^®3774 是一款双输出、多相 (PolyPhase^®) 电流模式同步降压型开关稳压控制器，用于驱动电源模块、DRMOS 或外部栅极驱动器和功率 MOSFET。其运用了一种 LTC 专有的技术，可改善电流检测信号的信噪比，从而允许使用具非常低 DC 绕组电阻的电感器和电流检测元件，以较大限度地提升效率并降低抖动。

最大电流检测电压可设置在 10mV 至 30mV 的范围内。高速、低失调远端采样差分放大器和一个高精度 0.6V 基准可在 4.5V 至 38V 的宽输入电源范围内提供介于 0.6V 和 3.5V 之间的准确输出电压。从输出短路或过流状态的软恢复较大限度地抑制了输出过冲。该器件支持突发模式 (Burst Mode^®) 操作、连续和脉冲跳跃模式。恒定的工作频率可同步至一个外部时钟或在 200kHz 至 1.2MHz 的范围内进行线性设置。多达 6 个 LTC3774 控制器能够并联起来工作，以实现 1、2、3、4、6、8 或 12 相操作。

LTC3774 采用 36 引脚 (5mm x 6mm) QFN 封装。

• 计算机系统
• 电信和数据通信系统
• 工业设备
• DC 功率分配系统
