ADI亚德诺 LTC3644 产品介绍

2026-03-09 0次

特性

四路降压型输出：每个通道 1.25A
宽 V_IN 范围：2.7V 至 17V
宽 V_OUT 范围：0.6V 至 V_IN
1.25A/2.5A/3.75A/5A I_OUT 可配置一个电感器

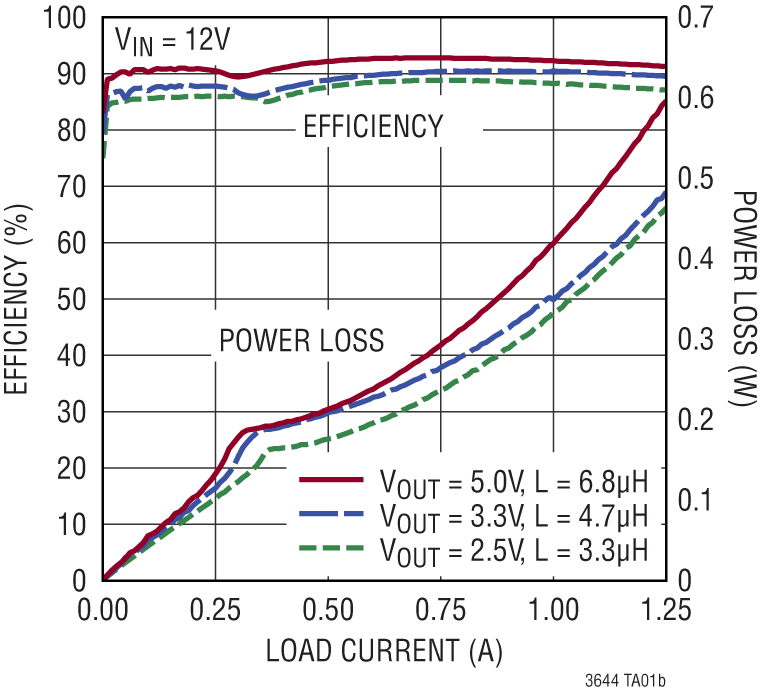

集成的 300mΩ P-通道/80mΩ N-通道 MOSFET 效率高达 93％
空载突发模式操作 I_Q < 10µA，所有通道均启用

恒定频率 (1MHz/2.25MHz)，频率同步范围为±50%
±输出电压精度为 1％
电流模式操作，实现出色的线路和负载瞬态响应
完全低压差运行（100％占空比）
可通过外部时钟进行相移编程

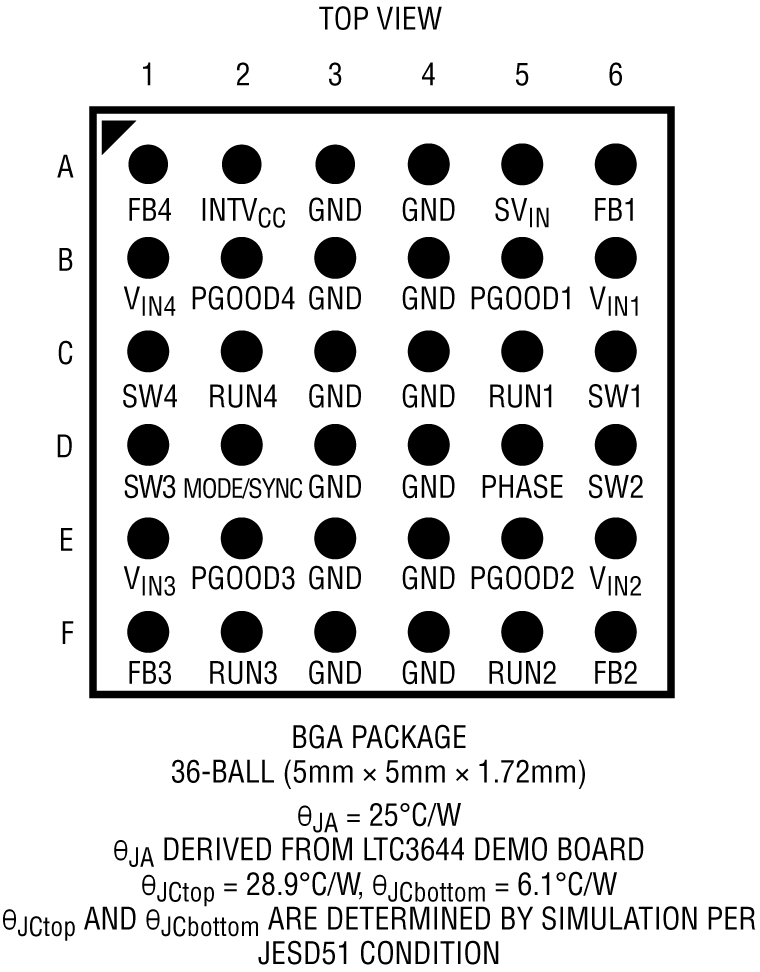

5mm × 5mm × 1.72mm BGA 封装

产品详情和应用

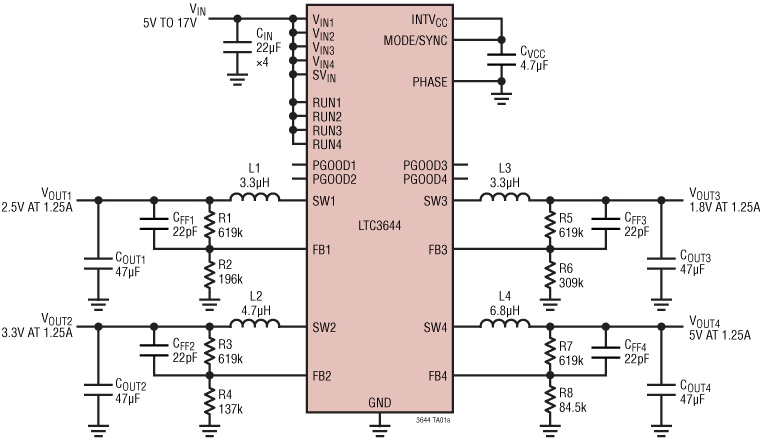

LTC3644/LTC3644-2是一款四通道1.25A输出、高效率同步单芯片降压稳压器，能够采用最高17V的输入电源电压。开关频率内部固定为1MHz或2.25MHz，且具有±50%的外同步范围。该稳压器在宽V_IN和V_OUT范围内具有超低静态电流和高效率。

该降压稳压器在2.7V至17V的输入电压范围内工作并提供0.6V至V_IN的可调输出范围，同时每通道提供高达1.25A的输出电流。LTC3644/LTC3644-2可以配置为四通道1.25A输出、三通道2.5A/1.25A/1.25A输出、双通道2.5A输出或双通道3.75A/1.25A输出。该器件提供了一个用户可选模式输入，允许用户根据轻载效率来权衡纹波噪声；突发工作模式(Burst Mode^®)可在轻载下提供高效率，而强制连续模式提供较低纹波噪声。该稳压器可同步至一个外部时钟。

应用

电池供电系统
负载点电源
便携式—手持式扫描仪和摄像头
