特性

• 宽 V_IN 范围：4V 至 60V (绝对最大值为 65V)
• 低工作 I_Q：50μA
• 宽输出电压范围：0.8V ≤ V_OUT ≤ 24V
• R_SENSE 或 DCR 电流检测
• 可锁相频率 (75kHz 至 750kHz)
• 可编程固定频率 (50kHz 至 900kHz)
• 在轻负载条件下可以选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode^®) 操作
• 可选的电流限值
• 非常低压差操作：99% 占空比
• 可调输出电压软起动或跟踪功能
• 电源良好输出电压监视器
• 输出过压保护
• 低停机 I_Q：< 14μA
• 内部 LDO 从 V_IN 或 EXTV_CC 给栅极驱动器供电
• 在启动期间无电流折返

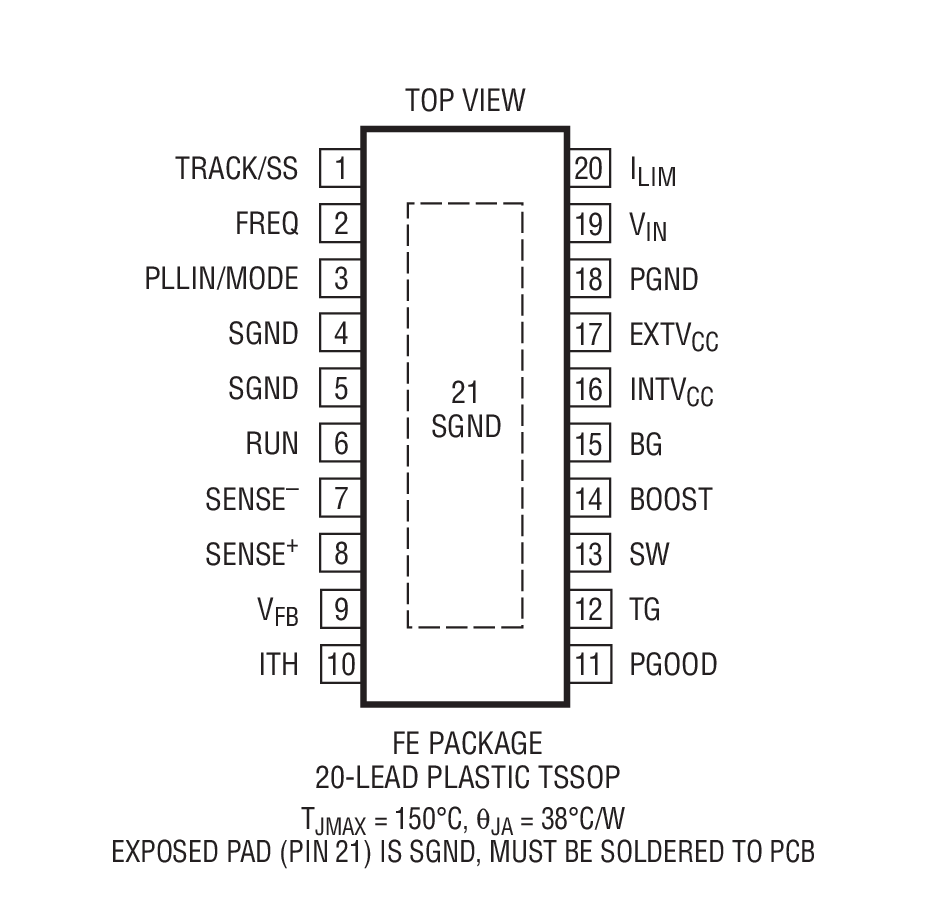

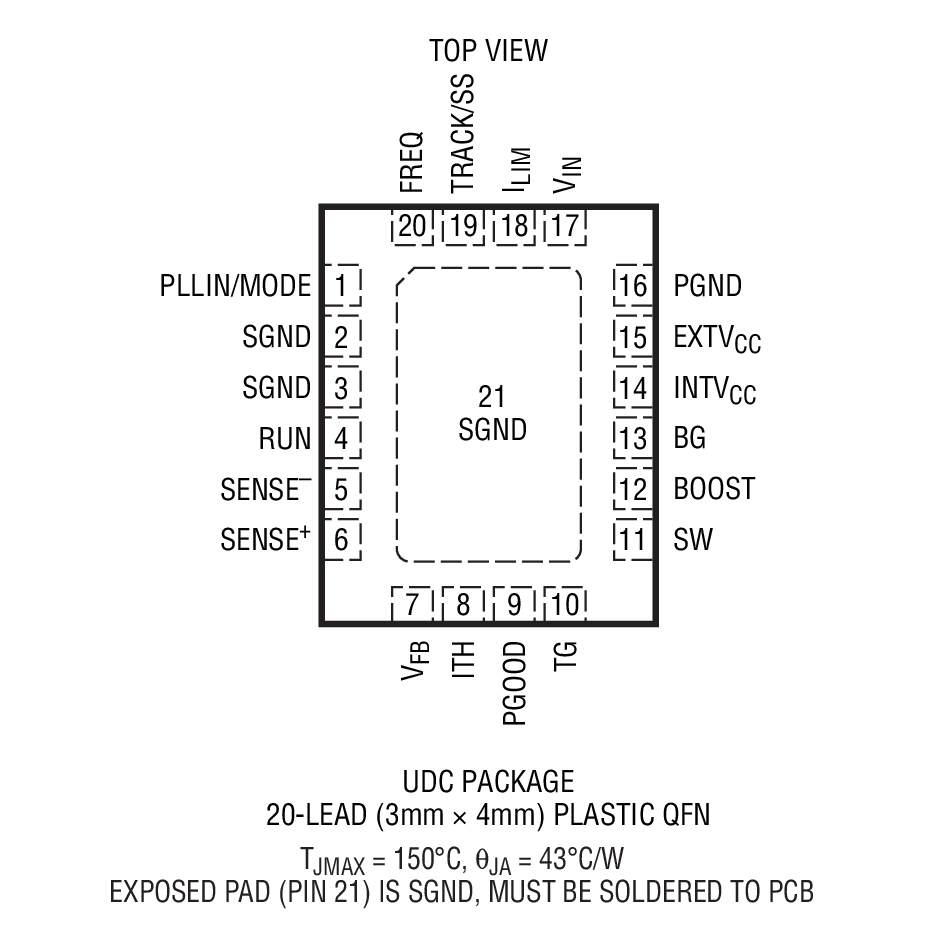

• 小外形 20 引脚 3mm x 4mm QFN 封装和 TSSOP 封装

产品详情和应用

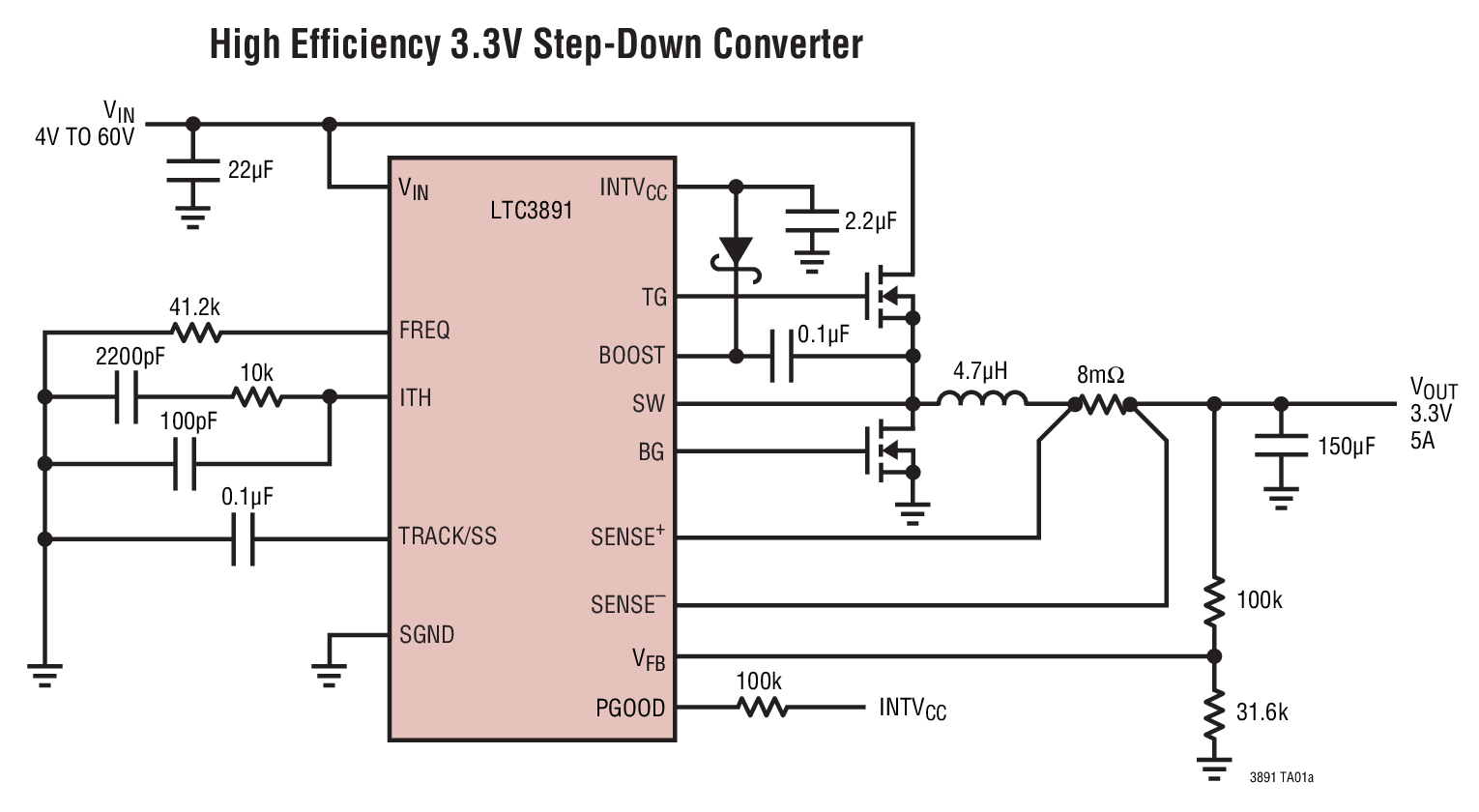

LTC^®3891 是一款高性能、降压型开关稳压器 DC/DC 控制器，用于驱动一个全 N 沟道同步功率 MOSFET 级。该器件运用了一种恒定频率电流模式架构，因而可提供一个高达 750kHz 的可锁相频率。

50μA 的无负载静态电流延长了电池供电型系统中的工作寿命。OPTI-LOOP^® 补偿的运用允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。LTC3891 具有一个精准的 0.8V 基准和电源良好输出指示器。4V 至 60V 的宽输入电源范围囊括了众多的中间总线电压和电池化学组成。LTC3891 的输出电压可以设置在 0.8V 至 24V 之间。

TRACK / SS 引脚负责在启动期间使输出电压斜坡上升。电流折返功能可限制短路情况下的 MOSFET 热耗散。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式操作、脉冲跳跃模式或连续导通模式。
