特性

• 3V 至 100V 输入电压范围
• 2A、150V 内部 DMOS 电源开关
• 低静态电流：

  • 116μA (在睡眠模式)
  • 390μA (在运行模式)
• 在重负载条件下执行准谐振边界模式操作
• 在轻负载条件下执行低纹波突发模式 (Burst Mode^®) 操作
• 最小负载低于完整输出的 0.5% (典型值)
• 无需借助变压器第三绕组或光隔离器来实现输出电压调节
• 准确的 EN/UVLO 门限和迟滞
• 内部补偿和软起动
• 用于输出二极管的温度补偿
• 输出短路保护

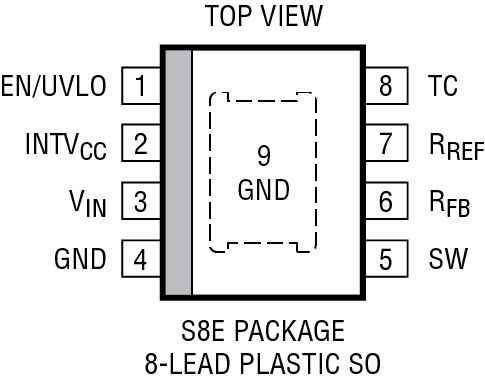

• 耐热性能增强型 8 引脚 SO 封装



产品详情和应用

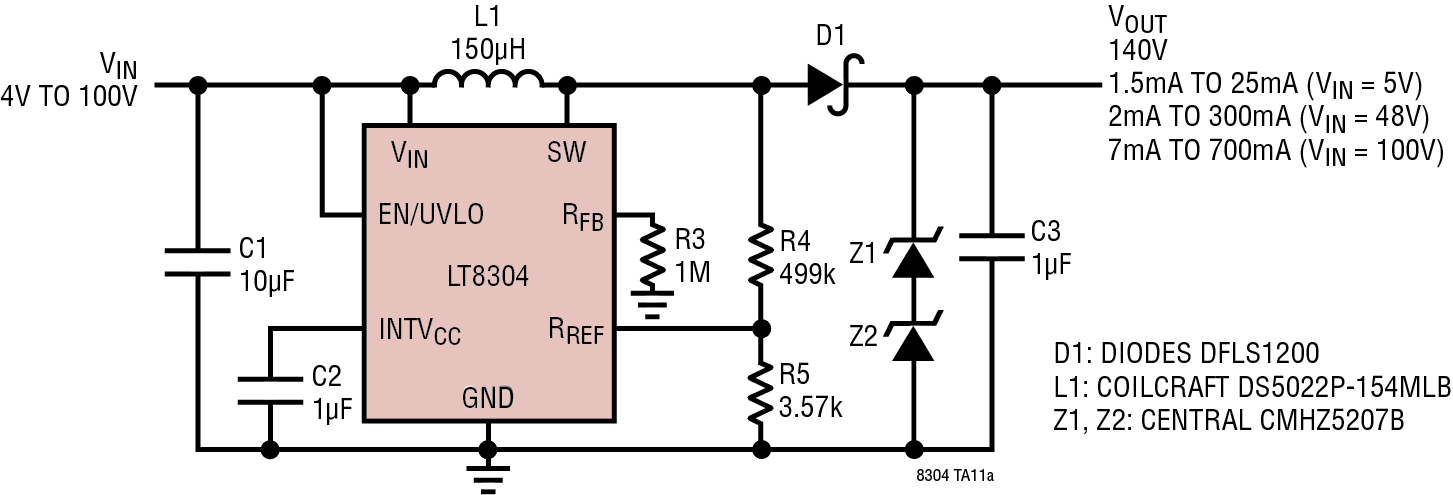

LT^®8304 / LT8304-1 是单片式、微功率、隔离型反激式转换器。通过直接从主端反激波形对隔离式输出电压进行采样，该器件无需借助第三个绕组或光隔离器来实现稳压。输出电压利用两个外部电阻器和第三个任选的温度补偿电阻器来设置。边界模式操作提供了一种具有卓越负载调节性能的小型磁性解决方案。低纹波突发模式操作可在轻负载条件下保持高效率，同时较大限度地抑制输出电压纹波。一个 2A、150V DMOS 电源开关与所有的高电压电路和控制逻辑电路集成在一个耐热性能增强型 8 引脚 SO 封装中。

LT8304 / LT8304-1 可在一个 3V 至 100V 的输入电压范围内工作，并输送高达 24W 的隔离输出功率。高集成度以及边界和低纹波突发模式的运用为隔离式供电提供了一款使用简单、低组件数目和高效率的应用解决方案。而 LT8304-1 特别针对高升压输出应用进行了优化。

• 隔离型汽车、工业、医疗和电信电源
• 隔离型辅助 / 内务处理电源
