特性

• 检测电阻器可任选
• 异相控制器降低了所需的输入电容
• 可编程输出电压跟踪
• 恒定频率电流模式架构
• 宽 V_IN 范围：2.75V 至 9.8V
• 宽 V_OUT 范围：0.6V 至 V_IN
• 0.6V ± 1.5% 基准
• 低压差操作：100% 占空比
• 用于频率锁定或调节的真正 PLL (频率范围为 250kHz 至 850kHz)
• 在轻负载条件下可选择执行突发模式 (Burst Mode^®) 或脉冲跳跃操作
• 内部软启动电路
• 可选的最大峰值电流检测门限
• 电源良好输出电压监视器
• 输出过压保护
• 微功率停机模式： I_Q = 9µA
• 纤巧型 4mm x 4mm QFN 封装和 24 引脚 SSOP 封装

产品详情和应用

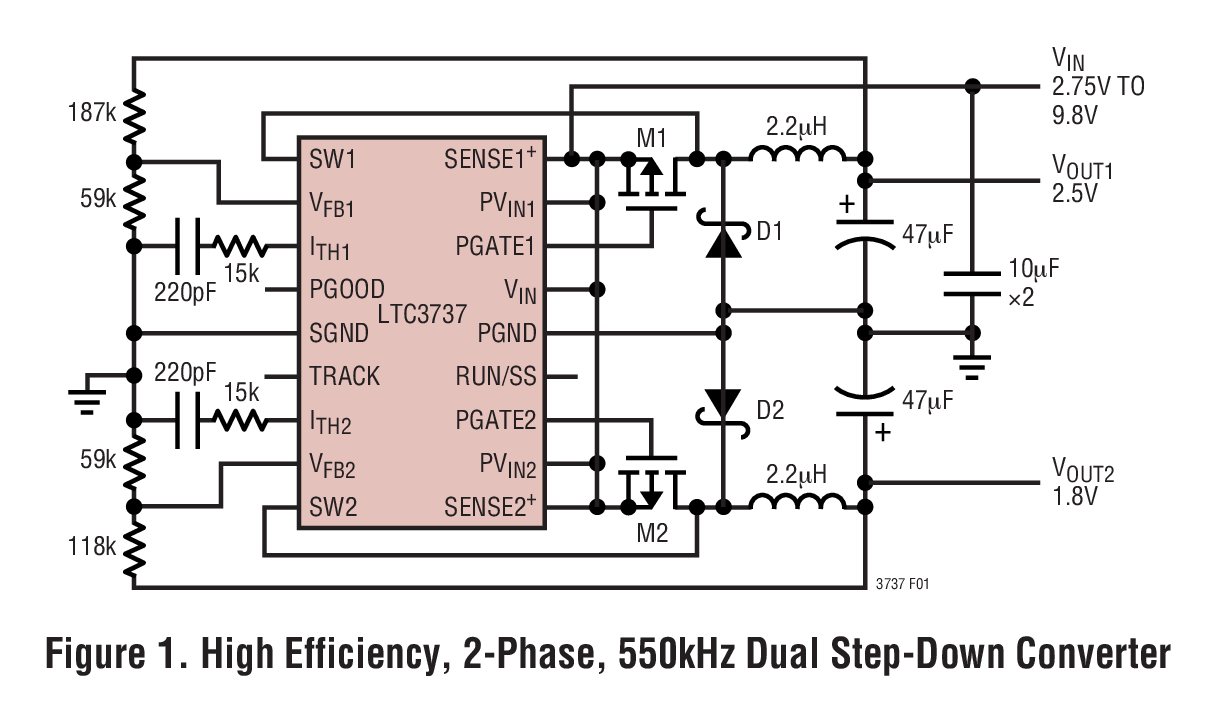

LTC^®3737 是一款两相、双通道、降压型开关稳压控制器，其所需的外部组件极少。恒定频率电流模式架构提供了卓越的 AC 和 DC 负载及电压调节性能。MOSFET V_DS 检测免除了增设电流检测电阻器的需要，并且改善了效率。通过使两个控制器异相运作，最大限度减低了由于输入电容的 ESR 所导致的功耗和噪声。

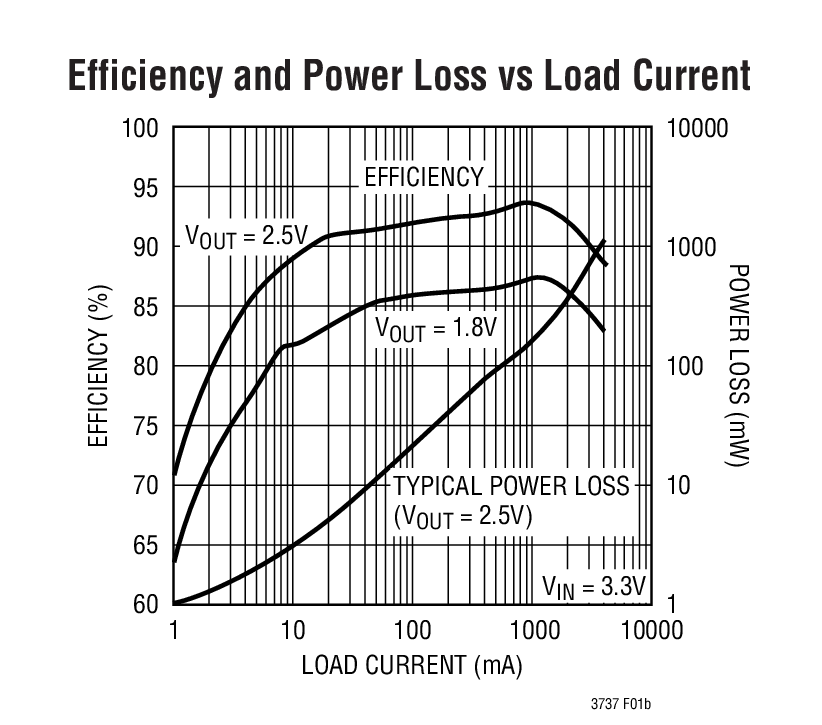

突发模式操作可在轻负载条件下提供高工作效率。100% 占空比实现了低压差运行，并延长了电池工作时间。

该器件的开关频率可被设置为高达 750MHz，因而允许使用小的表面贴装型电感器和电容器。对于那些对噪声敏感的应用，可以对 LTC3737 进行外部同步 (同步范围从 250kHz 至 850kHz)。

LTC3737 的其他特点包括一个电源良好输出电压监视器、一个跟踪输入和内部软启动功能电路。

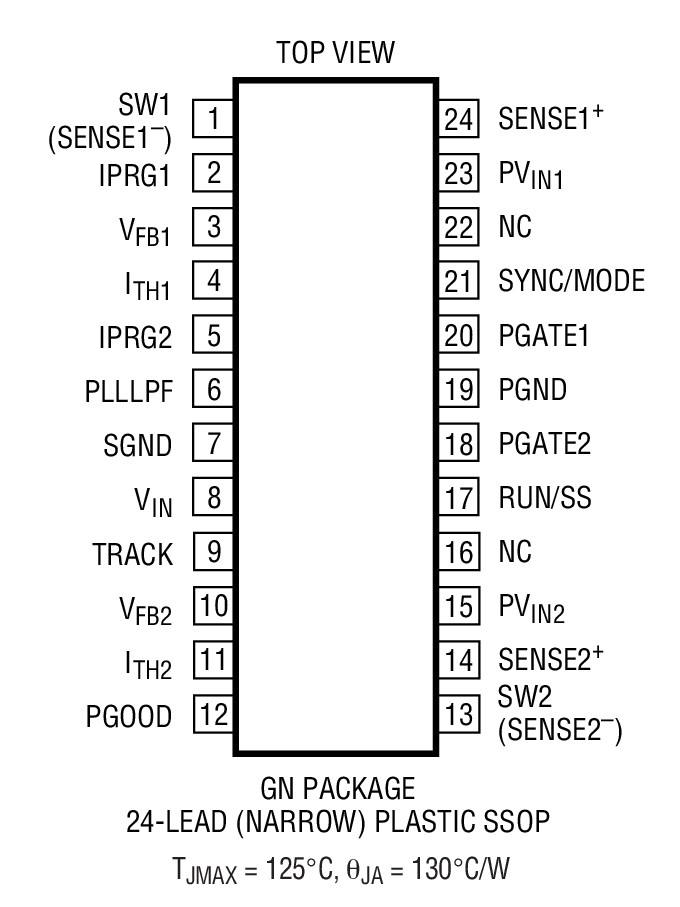

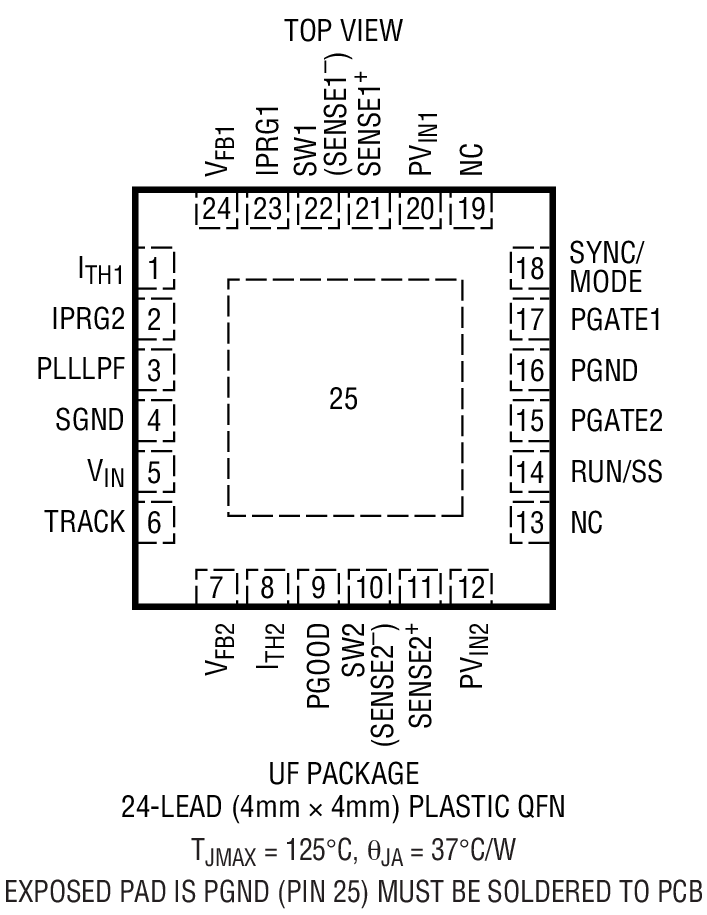

LTC3737 采用外形扁平的耐热性能增强型 (4mm x 4mm) QFN 封装或 24 引脚窄体 SSOP 封装。

Protected by U.S. Patents, including 5481178, 5731694, 5929620, 6144194, 6580258, 5994885

应用

• 单节或两节锂离子电池供电型设备
• 笔记本电脑和掌上型电脑、PDA
• 便携式仪器
• 分布式 DC 电源系统
