特性

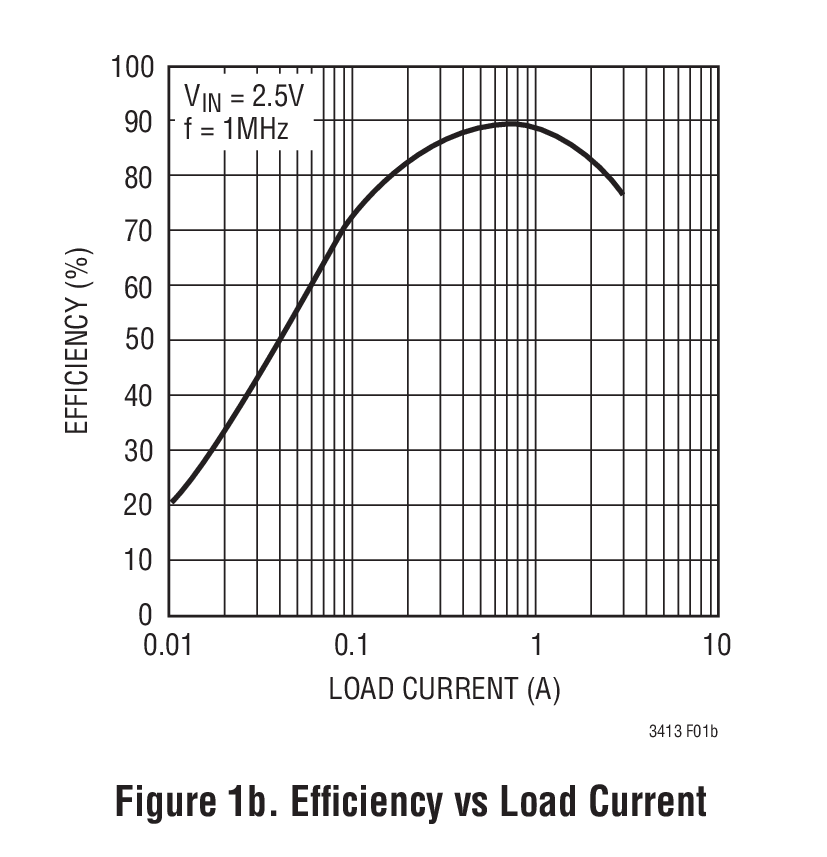

• 高效率：达 90%
• ±3A 输出电流
• 对称的供电和吸收输出电流限值
• 低接通电阻 R_DS(ON) 内部开关：85mΩ
• 无需肖特基二极管
• 2.25V 至 5.5V 输入电压范围
• V_OUT = V_REF/2
• ±1% 输出电压精度
• 可设置开关频率：高达 2MHz
• 电源良好输出电压监控器
• 过热保护

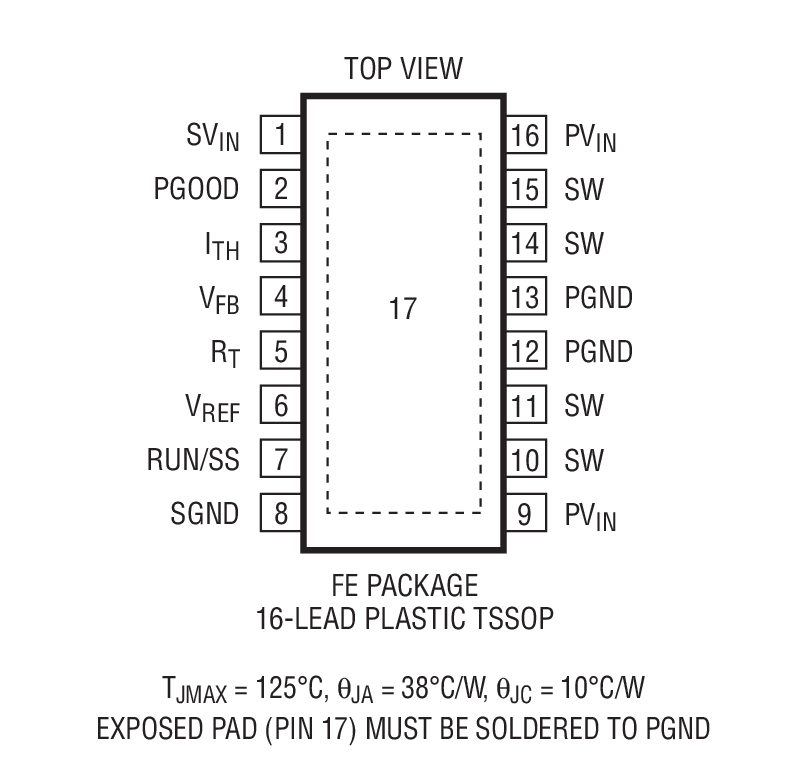

• 采用 16 引脚 TSSOP 裸露衬垫封装

产品详情和应用

LTC^®3413 是一款采用恒定频率电流模式架构的高效单片同步降压型 DC/DC 转换器。它可在 2.25V 至 5.5V 的输入电压范围内工作，并能在供应或吸收高达 3A 的输出电流的同时提供一个大小为 0.5V * V_REF 的已调输出电压。由于采用了一个内部分压器，所以减少了组件数目，并通过将基准电压一分为二免除了增设外部电阻器的需要。具有 85mΩ 接通电阻的内部同步电源开关提升了效率，并免除了增设外部肖特基二极管的需要。可由一个外部电阻器来设定高达 2MHz 的开关频率。 　　

LTC3413 中的强制连续操作模式可降低噪声和 RF 干扰。故障保护功能由一个用于在供电和吸收电流操作期间对输出电流加以限制的过流比较器来提供。可调补偿能够在各种负载和输出电容器条件下对瞬态响应进行优化。

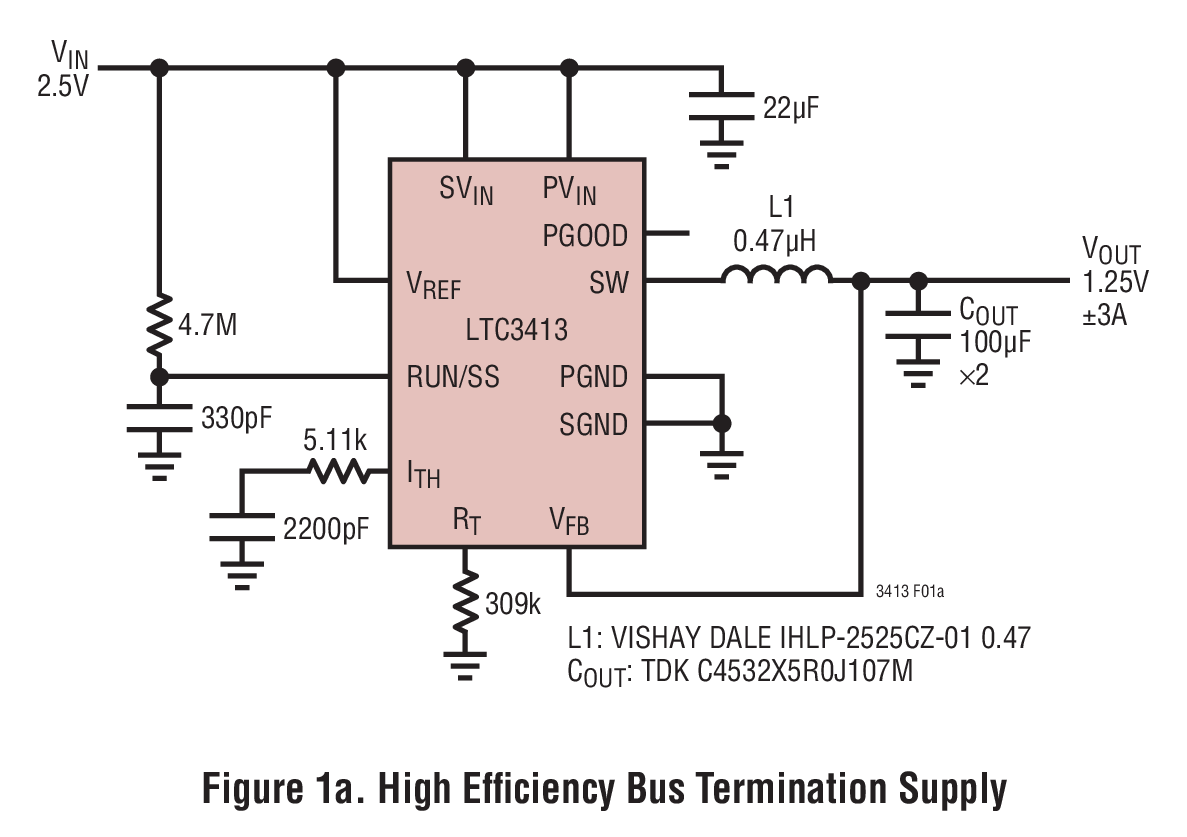

• 总线终端：DDR 和 QDR^™ 存储器、SSTL、HSTL、...
• 笔记本计算机
• 分布式电源系统
