ADI亚德诺 LTC3838-2 产品介绍

2026-03-09 0次

特性

宽 V_IN 范围：4.5V 至 38V
V_OUT1：0.6V 至 5.5V，±0.67% 输出调节准确度，采用内部 0.6V V_REFERENCE
V_OUT2：0.4V 至 5.5V，±4mV 调节准确度，采用差分外部 V_REFERENCE 检测
差分远端输出检测；高达 ±500mV (V_OUT1) 和 ±200mV (V_OUT2) 的地电位偏差
快速负载瞬态响应，并无时钟延迟

瞬变检测释放 (DTR) 功能可抑制 V_OUT 过冲
频率可编程范围：200kHz 至 2MHz，可同步至外部时钟
t_ON(MIN) = 30ns，t_OFF(MIN) = 90ns
RSENSE 或电感器 DCR 电流检测
过压保护和电流限值折返
电源良好输出电压监视器

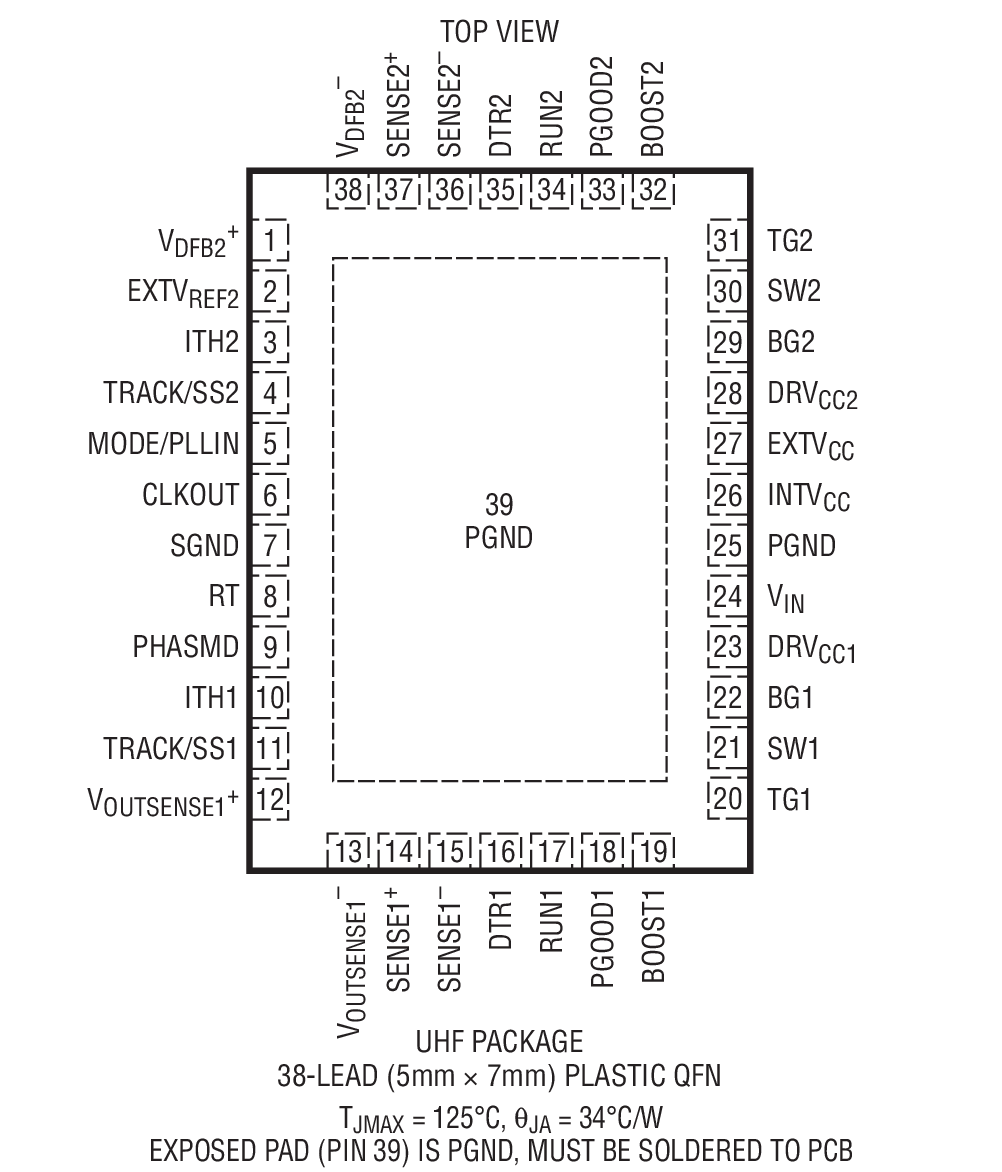

耐热性能增强型 38 引脚 (5mm x 7mm) QFN 封装

产品详情和应用

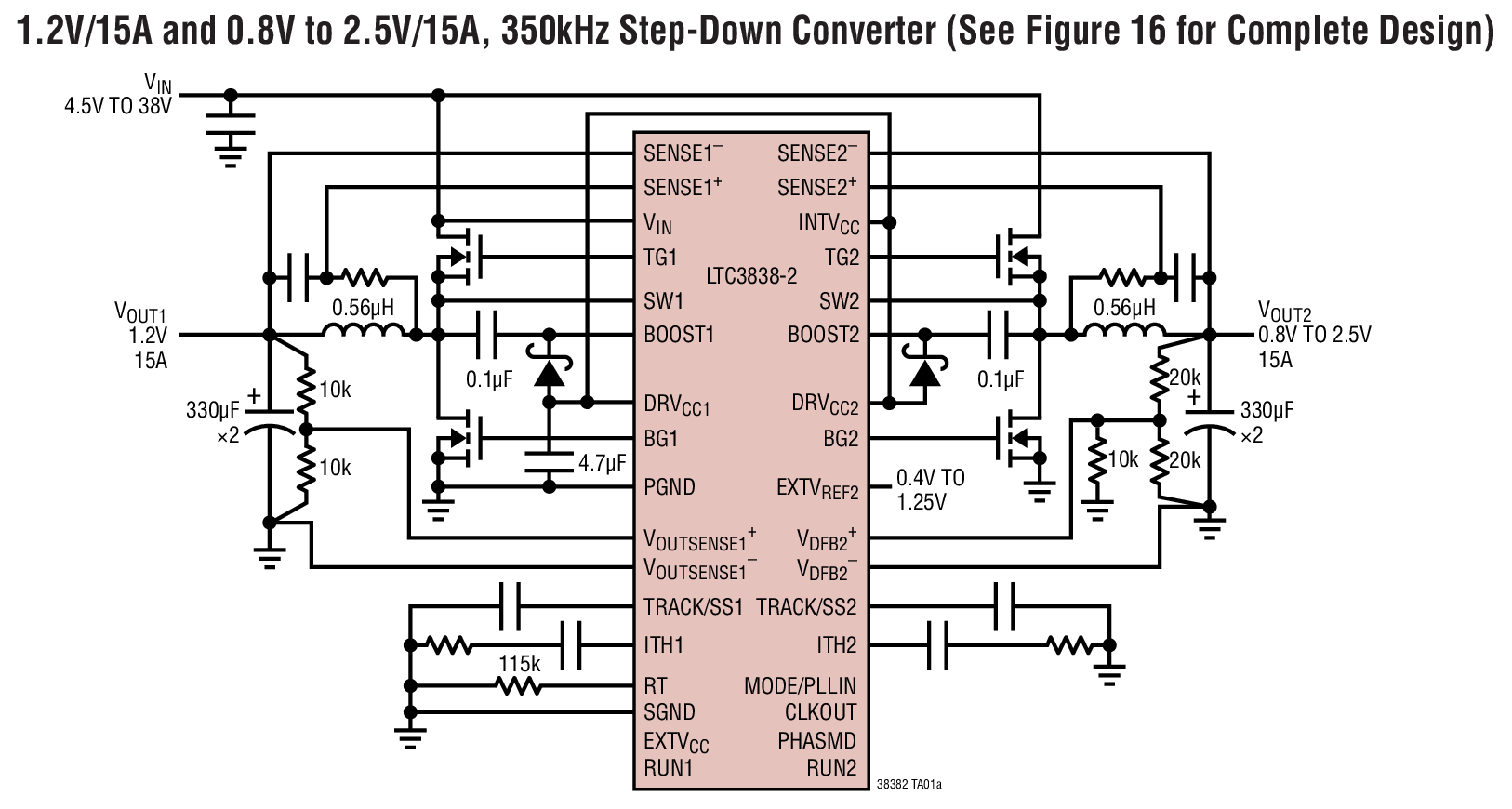

LTC^®3838-2是一款双通道、多相 (PolyPhase^®) 同步降压型DC/DC开关稳压控制器。两个独立的通道用于驱动全 N 沟道功率 MOSFET。另外，也可利用外部基准将两个通道组合成一种多相单输出配置。

受控接通时间、谷值电流模式控制架构不仅可实现无时钟延迟的快速瞬态响应，而且还能在稳定负载条件下执行恒定频率开关动作。其专有的负载释放瞬变检测功能(DTR) 显著地抑制了低输出电压条件下的过冲。

开关频率可利用一个外部电阻器设置在200kHz 至 2MHz之间，而且可以同步至一个外部时钟。非常低的 t_ON和 t_OFF时间分别实现了接近 0% 和接近100%的占空比。该器件拥有电压跟踪软启动功能及多种安全特性。

LTC3838、LTC3838-1 和 LTC3838-2 的比较见表 1。

应用

为具有动态电压调节功能的 ASIC 供电
需要严格瞬态调节的低电压、大电流、高降压比转换器
