• 宽 V_IN 范围：4.5V 至 38V
• V_OUT 范围：0.6V 至 5.5V
• 输出准确度：在 25°C 时为 ±0.25%，在整个温度范围内为 ±0.67%
• 差分输出检测允许高达 500mV 的线路损失
• 快速负载瞬态响应
• t_ON(MIN) = 20ns，t_OFF(MIN) = 90ns
• 受控接通时间谷值电流模式架构
• 频率可编程范围为 200kHz 至 2MHz，而且可同步至外部时钟
• R_SENSE 或电感器 DCR 电流检测
• 过压保护和电流限值折返
• 电源良好输出电压监视器
• 输出跟踪或可调软起动功能
• 外部 V_CC 输入用于旁路内部 LDO

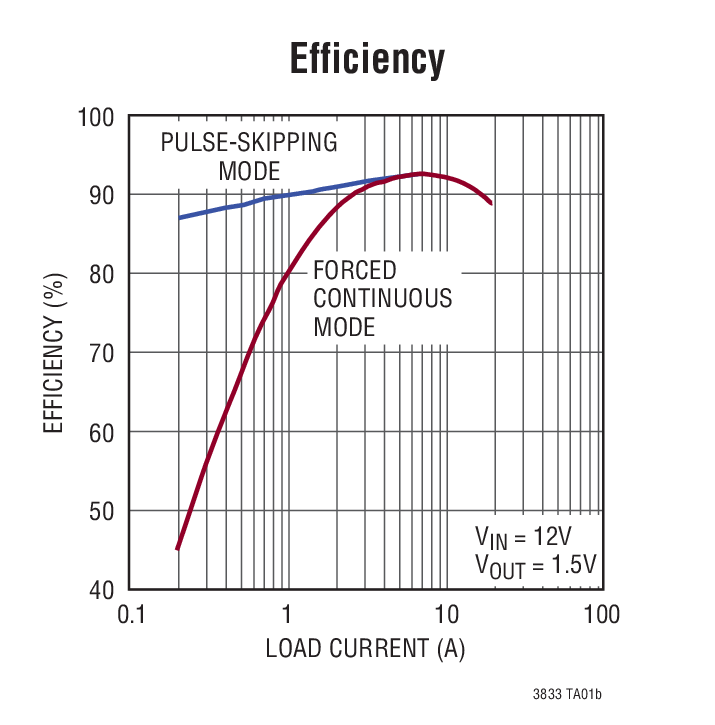

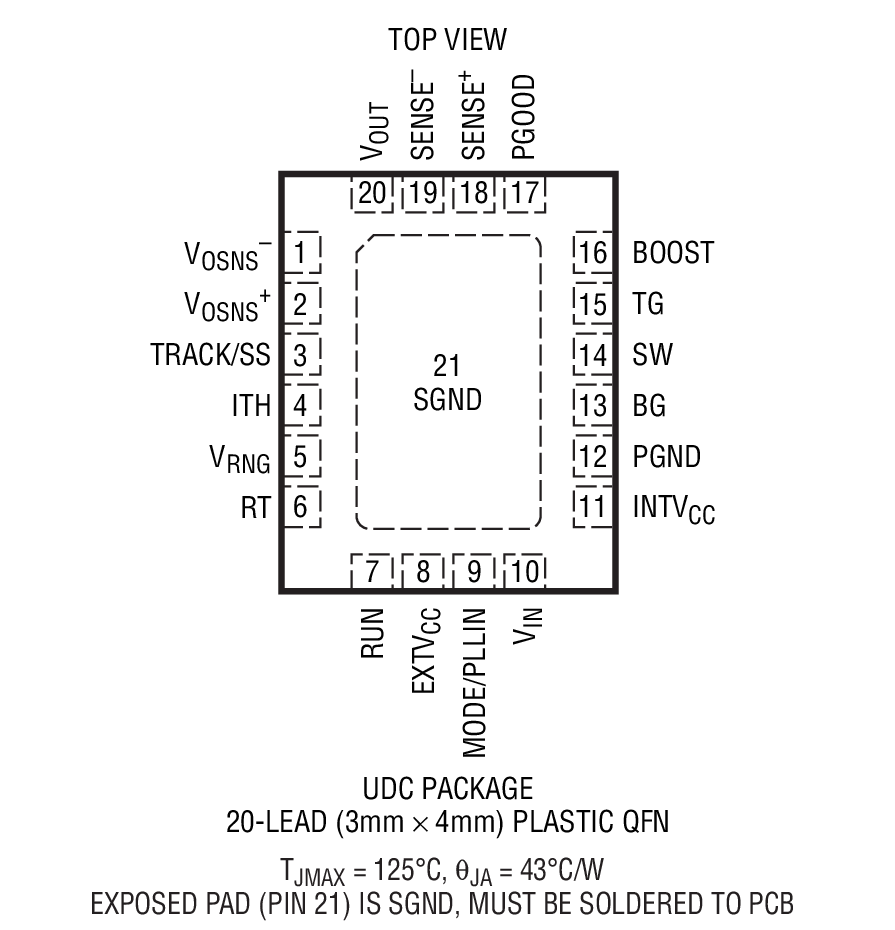

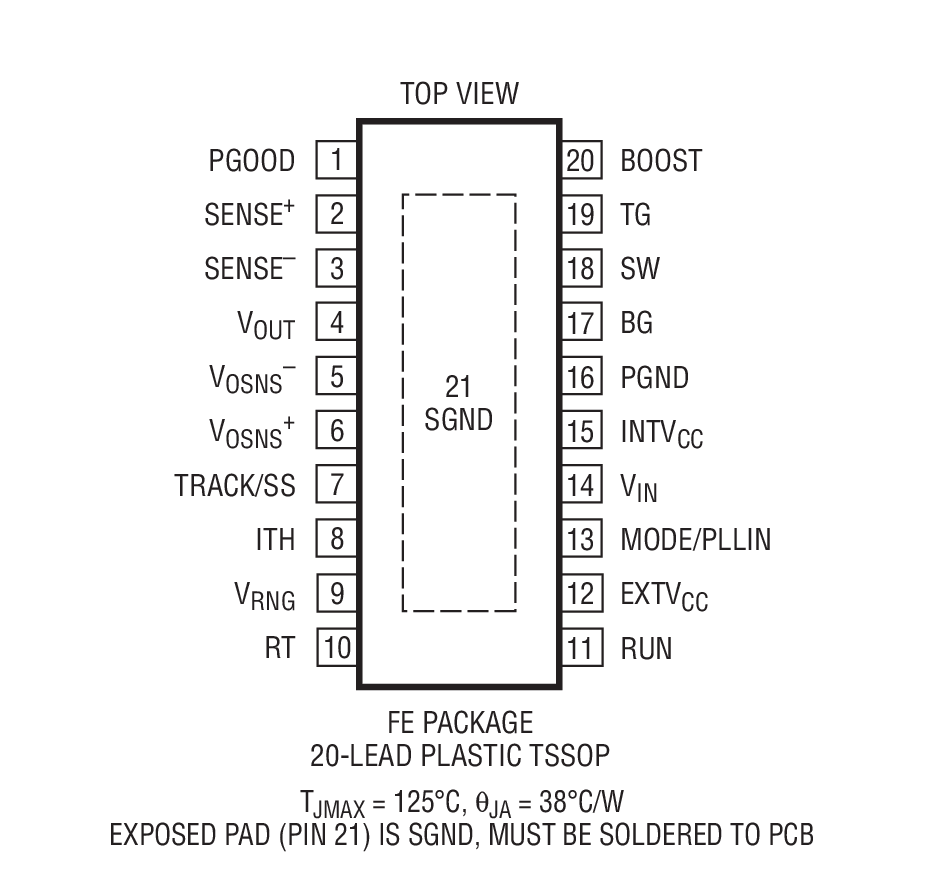

• 20 引脚 (3mm x 4mm) QFN 封装和 TSSOP封装

产品详情和应用

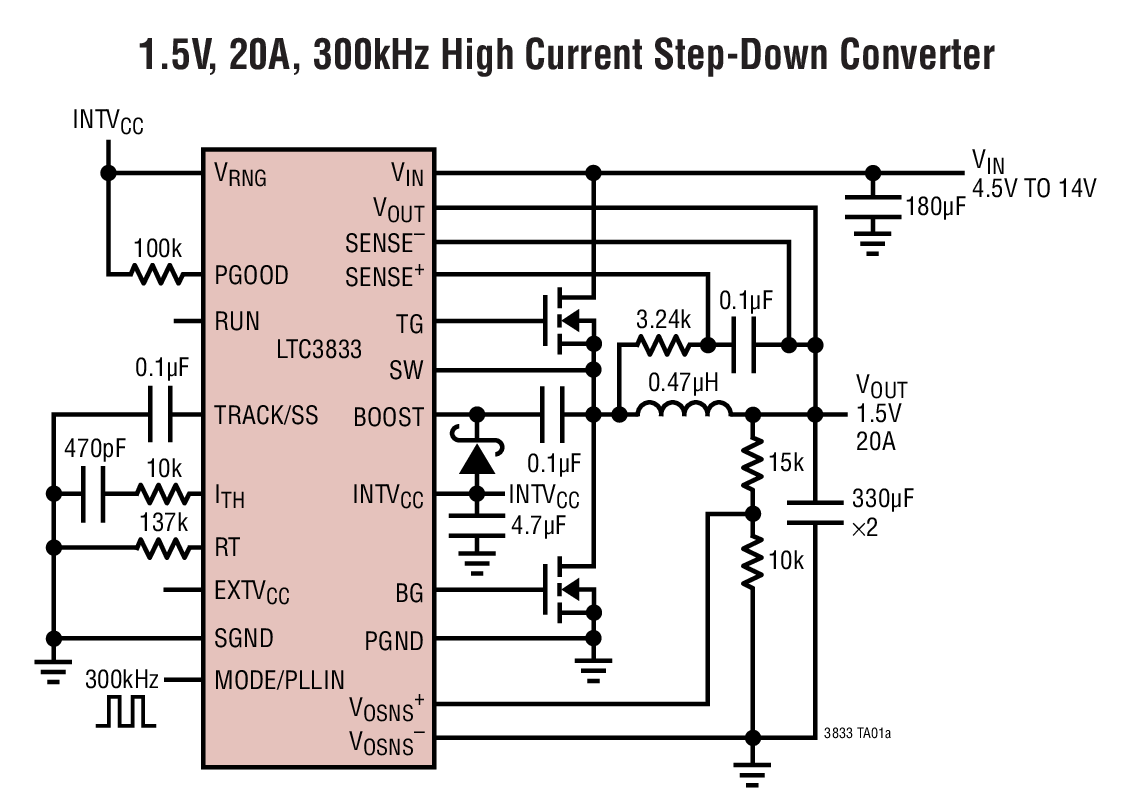

LTC^®3833 是一款面向高功率应用的同步降压型 DC/DC 开关稳压器控制器。该器件用于驱动全 N 沟道功率 MOSFET。受控接通时间谷值电流模式架构在稳态操作中实现了快速瞬态响应及恒定频率切换，这与 V_IN、V_OUT 和负载电流无关。

差分输出电压检测功能与一个精准型内部基准相组合，提供了 ±0.67% 输出调节准确度以及对输出终端中源自线路损失并高达 ±500mV 的偏差进行校正的能力。该器件的工作频率可利用一个外部电阻器在 200kHz 至 2MHz 之间进行设置，而对于那些对噪声和 EMI 敏感的应用则可使工作频率同步至一个外部时钟。

非常低的t_ON 和 t_OFF 时间分别实现了接近于 0% 和接近于 100% 的占空比。这款器件可以提供可编程软起动或输出电压跟踪功能。安全功能包括输出过压保护、具折返的可编程电流限值和一个电源良好输出信号。
