特性

• 1.2MHz 开关频率
• 高输出电压：达 38V
• 宽输入范围：2.3V 至 16V
• 低 V_CESAT 开关：180mV (在 2A)
• 软起动
• 采用小的表面贴装型组件
• 可采用 3.3V 输入产生 5V/1A 输出

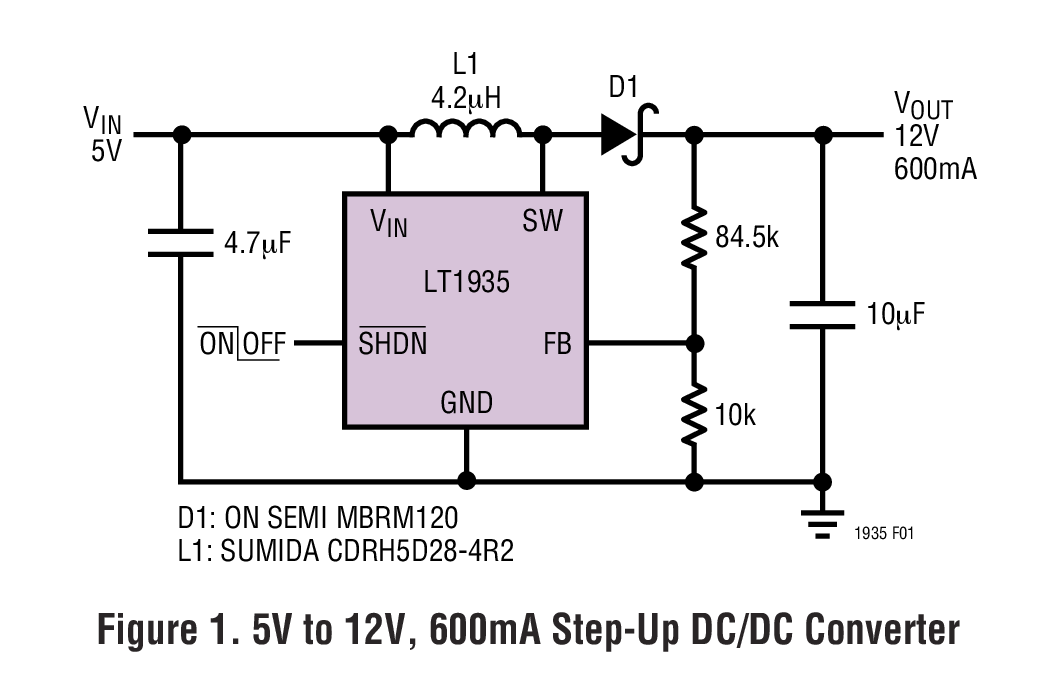

• 可采用 5V 输入产生 12V/600mA 输出
• 低的停机电流：<1μA
• 与 LT1613 和 LT1930 引脚对引脚兼容
• 扁平 (仅高 1mm) SOT-23 (ThinSOT^™) 封装



产品详情和应用

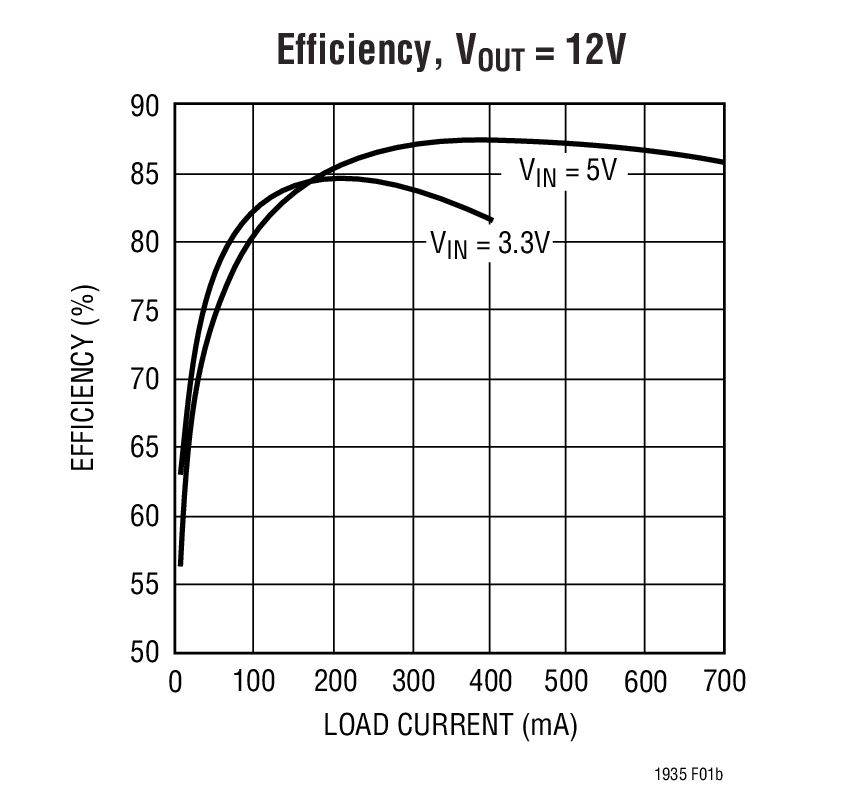

LT^®1935 是业界较高功率的 SOT-23 封装开关稳压器。其前所未有的 2A、40V 内部开关使得能在小占板面积内产生高输出电流。LT1935 面向注重空间节省的应用，其开关频率为 1.2MHz，因而允许使用纤巧的扁平电感器和电容器 (高度 ≤ 2mm)。NPN 开关在 2A 电流条件下实现了一个仅 180mV 的 VCESAT (这与电源电压无关)，因此即使从一个 3V 输入获得最大功率级的情况下也能提供高效率。

一种恒定频率的内部补偿型电流模式 PWM 架构可产生易于滤除的低且可预知的输出噪声。在输出端上可采用低 ESR 陶瓷电容器，因而进一步将噪声降低至 mV 级。LT1935 上的高电压开关额定在 40V，从而使该器件非常适合于高达 38V 的升压型转换器以及单端初级电感转换器 (SEPIC) 和反激式设计。在 SEPIC 应用中，该器件能够采用一个 3.3V 电源产生 5V (在高达 1A 电流条件下) 输出，或者采用四节碱性电池产生 5V (在 550mA) 输出。

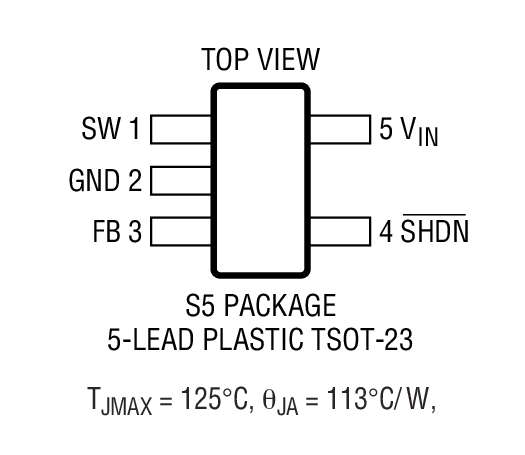

LT1935 采用 5 引脚 SOT-23 封装。

• 数码相机
• 电池后备
• LCD 偏置
• 局部 5V 或 12V 电源
• PC 卡
• xDSL 电源
• TFT-LCD 偏置电源
