ADI亚德诺 LTC3309B 产品介绍

2026-03-09 0次

特性

兼容 LTC3307(3A) 和 LTC3308(4A) 引脚

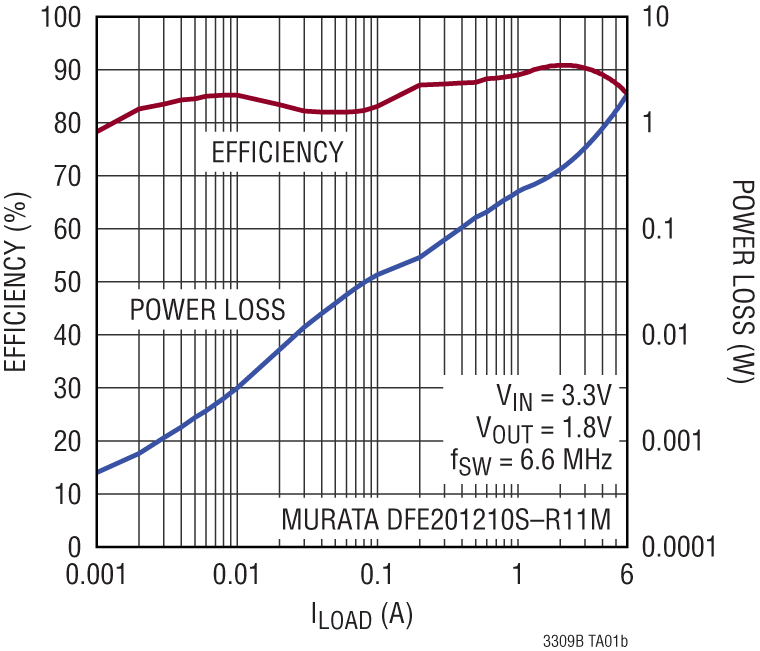

高效率：8mΩ NMOS、31mΩ PMOS
可编程频率为 3MHz-10MHz

微型电感器和电容器

峰值电流模式控制

22 ns 最短接通时间
宽带宽，快速瞬态响应

Silent Switcher^™ 架构

超低 EMI 发射

以低纹波 Burst Mode^® 运行， IQ 为 40μA

安全承受过载电感饱和

V_IN 范围：2.25 V 至 5.5 V

V_OUT 范围：0.5 V 至 V_IN

V_OUT 精度：温度范围内的精度为 ±1%

精密 400mV 启用阈值，关断电流为 1μA

电源正常、内部补偿和软启动

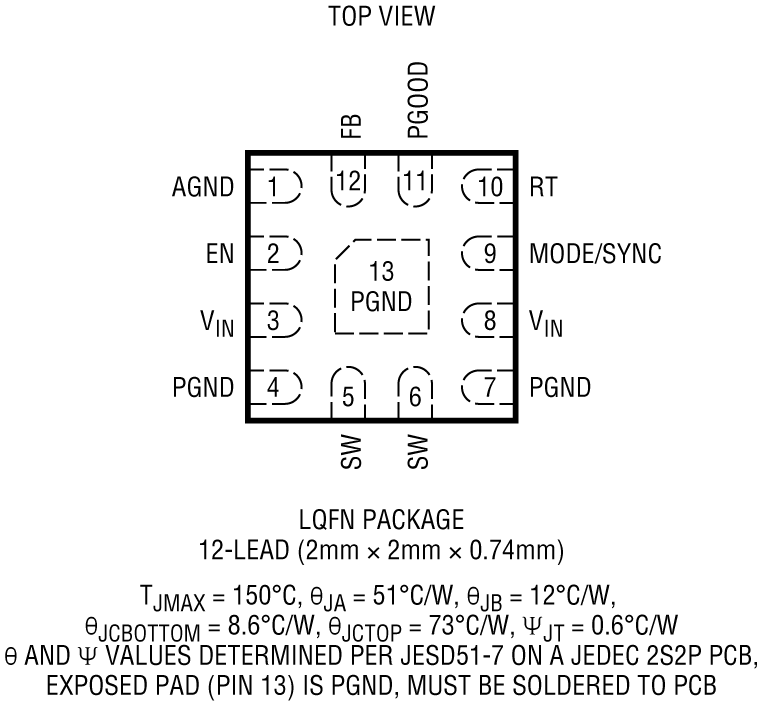

耐热性能增强型 2 mm × 2 mm LQFN 封装

符合汽车应用的 AEC-Q100 标准

产品详情和应用

LTC3309B是一款非常小巧、高效率、低噪声、单片同步6A降压型DC/DC转换器，采用2.25V至5.5V输入电源。该稳压器在3MHz-10MHz的开关频率下使用恒定频率峰值电流模式控制，最短接通时间低至22 ns，可通过小型外部元件实现快速瞬态响应。Silent Switcher 架构可较大程度地降低 EMI 辐射。

LTC3309B 可在强制连续或跳脉冲模式实现低噪声运行，或在轻负载下以低纹波突发模式工作以实现高效率，非常适合电池供电系统。该 IC 可将输出电压调节到最低 500mV。其他特性包括输出过压保护、短路保护、热关断、时钟同步和高达100%占空比的低压差操作。该套件采用12引脚2 mm × 2 mm × 0.74 mm纤薄LQFN封装，并带有裸露焊盘以降低热阻。

应用

光网络、服务器、电信
汽车、工业、通信
分布式直流电源系统(POL)
FPGA、ASIC、微处理器内核电源
