ADI亚德诺_MAX1606_产品介绍

ADI亚德诺 MAX1606 产品介绍

2026-03-09 0次

特性

可调输出电压高达28V
单个锂离子电池提供20V时电流为20mA
真正关断（输出与输入断开）
输出短路保护
效率：88%
开关频率高达500kHz
可选电感电流限制（125mA、250mA或500mA）
关断电流：0.1µA
8引脚µMAX封装

产品详情和应用

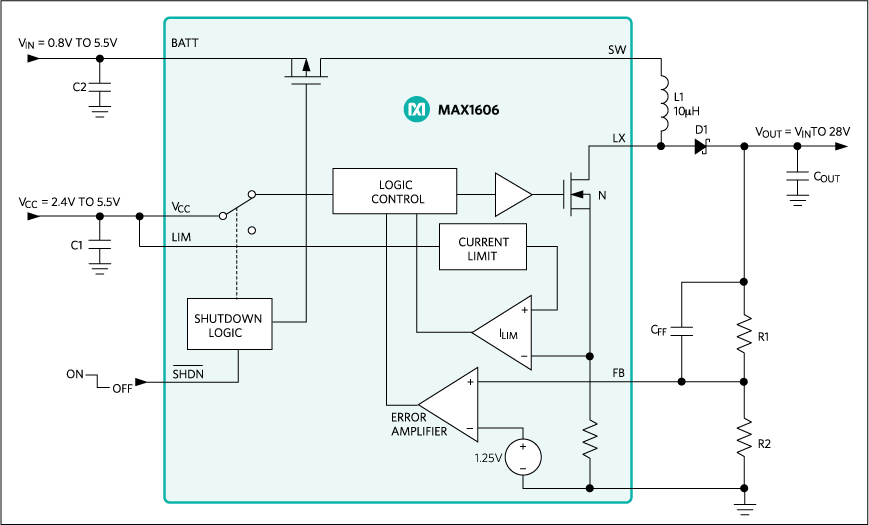

MAX1606是一款升压型DC-DC转换器，包含一个0.5A内部电源开关和一个0.5A输出隔离开关，采用8引脚µMAX^®封装。该IC的工作电源电压范围为2.4V至5.5V，但可以将低至0.8V的电池电压升压至高达28V。

MAX1606采用专门的控制方案，可在宽负载范围内提供高效率。内部0.5A MOSFET减少了外部元件数量，高开关频率（高达500kHz）支持使用小型表贴元件。电流限制可设置为500mA、250mA或125mA，便于用户在低电流应用中减小输出纹波和元件尺寸。

其他特性包括低静态电源电流以及通过断开输出与输入来省电的真正关断模式。MAX1606非常适合用于电流要求低的小型LCD面板，但也可用于其他应用。提供了MAX1606评估套件以帮助加快设计。

应用

蜂窝电话/无线电话
手持终端
LCD偏置发生器
组织整理工具
掌上型电脑
PDA和其他手持设备
