ADI亚德诺 MAX15159 产品介绍

2026-03-09 0次

特性

宽工作范围
- 用于升压和反激式配置的 8V 至 120V 输入电压范围，用于反相降压-升压配置的 -8V 至 -120V 输入电压范围
- 单相/双相/三相/四相操作
- 开关频率范围：120kHz 至 1MHz
- 温度范围：-40°C 至 +125°C
集成减少了设计尺寸

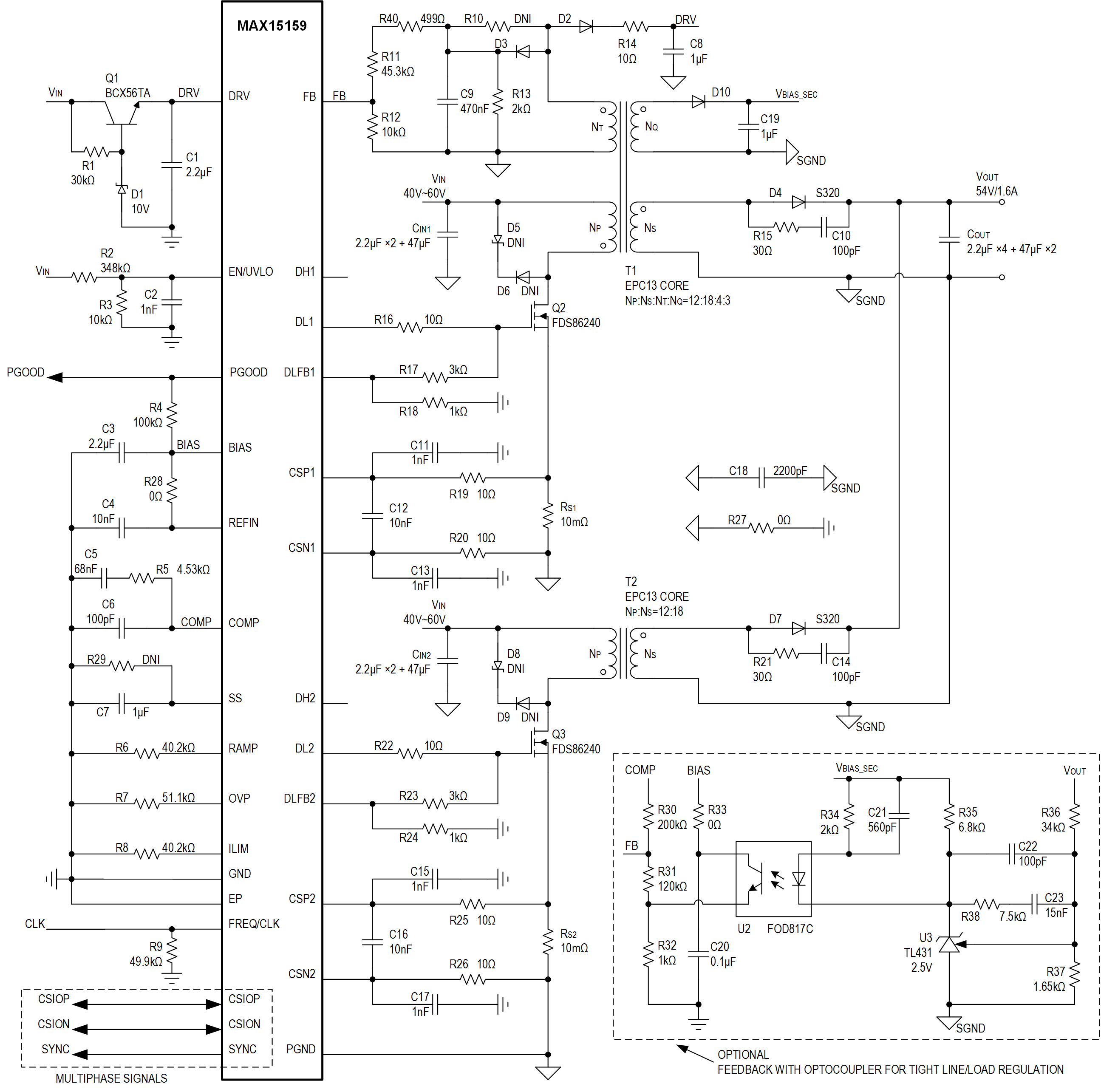

- 反馈采样和保持以支持隔离反激转换器中的无光电反馈
- 集成低端 MOSFET 驱动器
- 多相同步和交错操作
- 有源相电流平衡控制

强大的故障保护提高了可靠性
- 可调输入欠压锁定 (UVLO)
- 可调节的逐周期峰值电流限制和快速过流保护 (OCP)
- 热关断

产品详情和应用

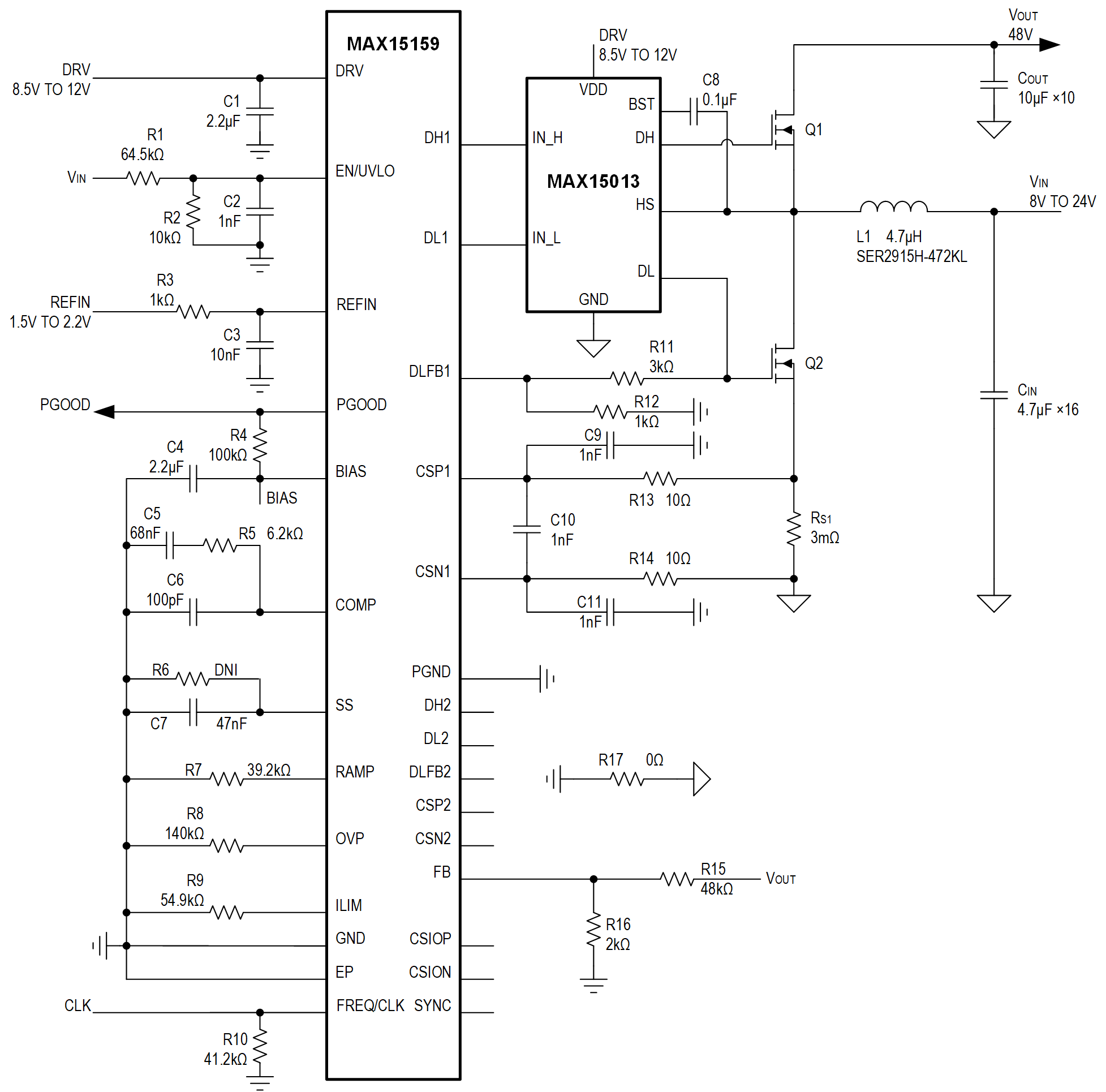

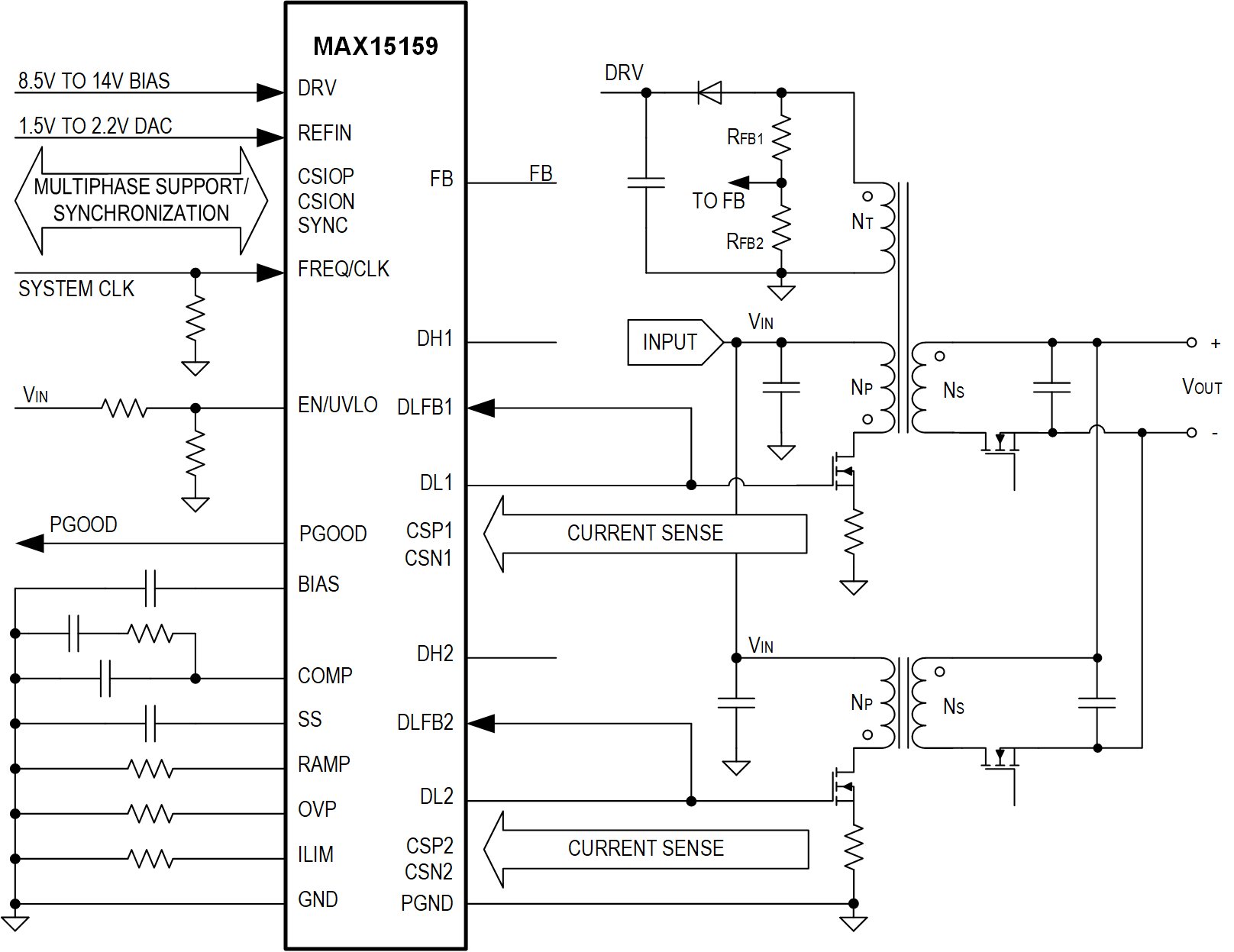

MAX15159 是一款高压、多相升压/反激式控制器，具有增强的低端 MOSFET 栅极驱动器能力，设计用于支持单相或双相升压/反激式配置。两个套件可以堆叠起来进行三相或四相运行。输出电压可通过 1.5V 至 2.2V 参考输入（REFIN）动态设置，以支持模块化设计。

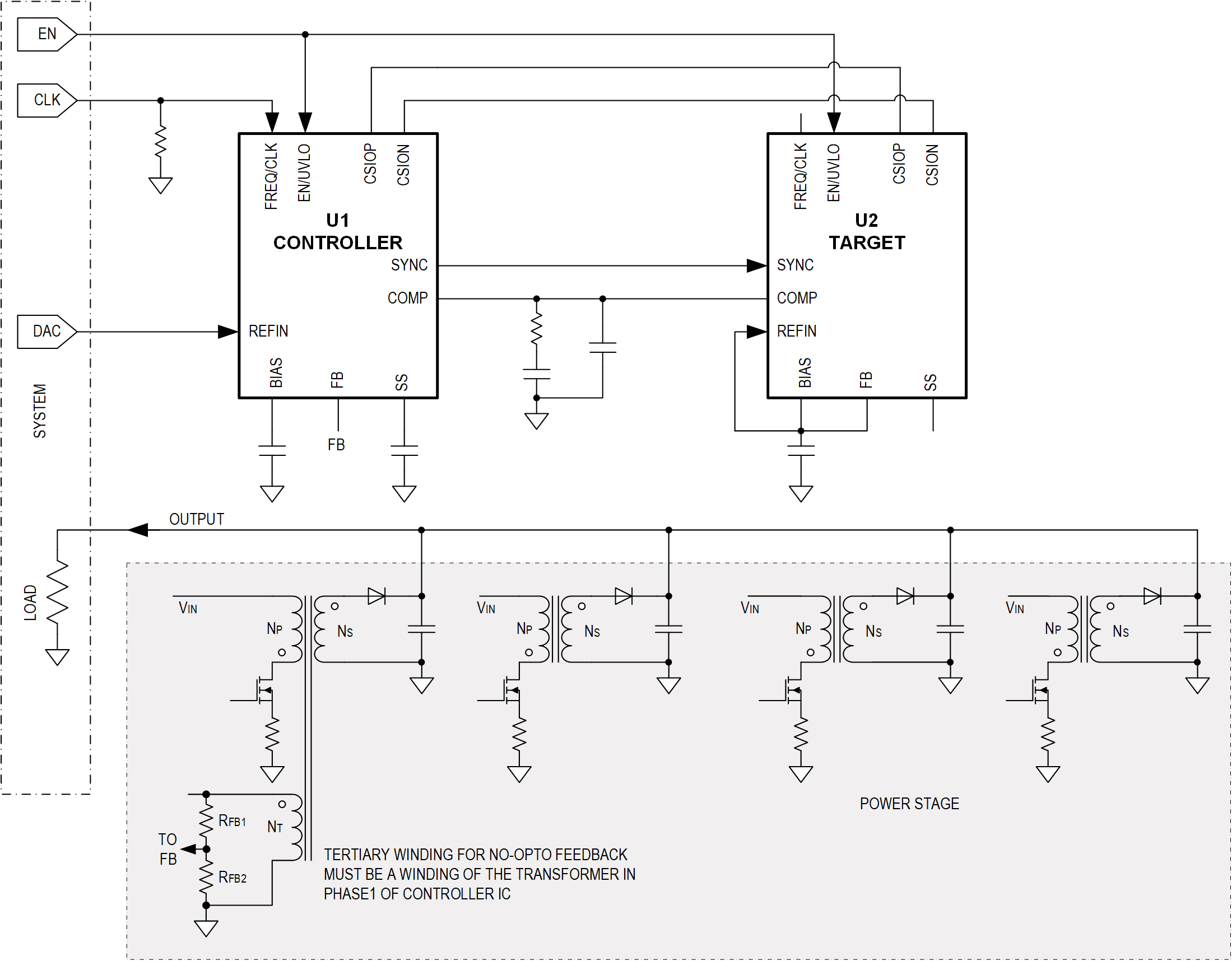

开关频率可以通过设置内部振荡器的外部电阻器或通过将调节器与外部时钟同步来控制。该套件设计支持 120kHz 至 1MHz 开关频率。当两个套件堆叠在一起以作为三相或四相操作的控制器目标时，两个套件的 SYNC 引脚会连接以确保时钟同步和相位交错。该控制器具有专用的使能/输入欠压锁定 (EN/UVLO) 引脚，可用于配置灵活的电源时序。

MAX15159 有一个专用 RAMP 引脚来调整内部斜率补偿。该套件具有可通过专用 ILIM 引脚调节的过流保护功能。该套件采用电流检测放大器，可精确测量外部检测电阻上各相的电流，从而实现精确的相位均流。该控制器还具有输出过压、输入欠压和热关断保护。

应用

通信
工业
多相反激式
IEEE802.3bt 受电设备
