特性

• 5A 内置开关 (LT1074)
• 可在高达 60V 输入电压下运作
• 100kHz 开关频率
• 极大地改善了动态工作特性
• 采用低成本的 5 引脚和 7 引脚封装
• 静态电流仅为 8.5mA
• 可编程电流限值
• 微功率停机模式



产品详情和应用

LT^®1074 是一款 5A (LT1076 额定在 2A) 单片式双极性开关稳压器，其只需少量的外部元件即可正常操作。功率开关、所有的振荡器和控制电路、以及全部的电流限制组件均内置于芯片之中。拓扑为传统的正 “降压” 配置，不过若干技术创新使得这款器件能够用作正至负转换器、负升压转换器和反激式转换器。开关输出规定为可摆至地电位以下 40V，因而允许 LT1074 在降压模式中以高达 10A 的输出电流驱动一个抽头电感器。

在反馈环路中采用了一个真正的模拟乘法器。这使得该器件能够对输入电压波动做出几乎瞬时的响应，并使环路增益不受输入电压的影响。因此，稳压器的工作特性较之先前的设计有了显著的改善。

片内逐脉冲电流限制使得 LT1074 几乎不会受到输出过载或短路的损坏。当用作一个降压型转换器时，其输入电压范围为 8V 至 60V，但是一种自主引导功能则允许输入电压在负输出和升压配置中低至 5V。

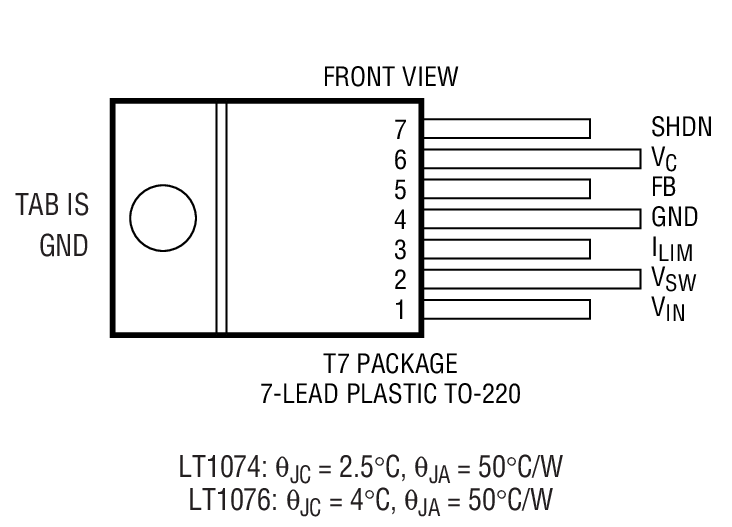

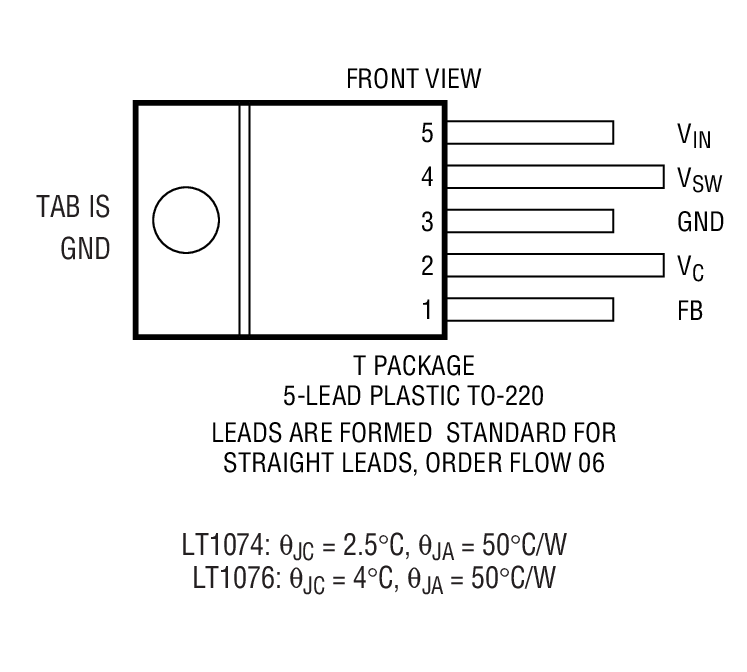

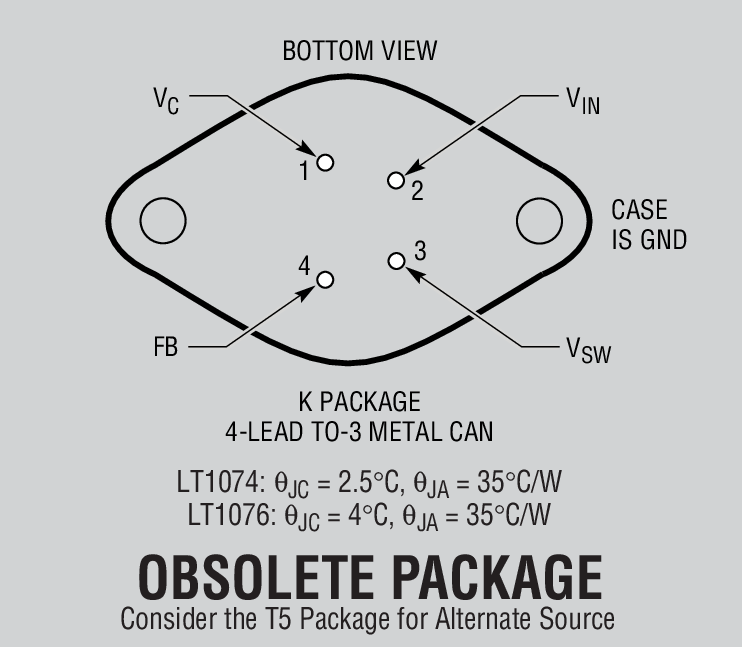

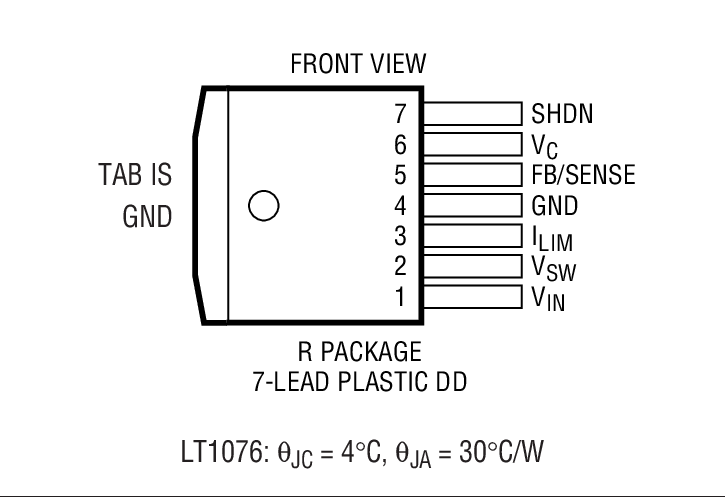

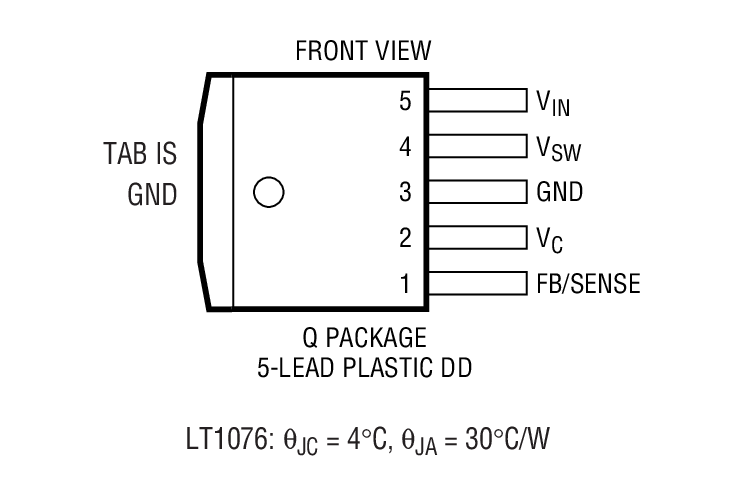

LT1074 采用低成本的 TO-220 或 DD 封装，具有预设在 100kHz 的频率和 6.5A 的电流限值 (LT1076 为 2.6A)。该器件也可采用 7 引脚 TO-220 封装，这允许将电流限值调低至零。此外，还可以设置全微功率停机模式。请参见《应用指南 44》(Application Note 44) 以了解设计细节。

另外，还可以提供一款固定 5V 输出、2A 器件版本。见 LT1076-5 的相关资料。

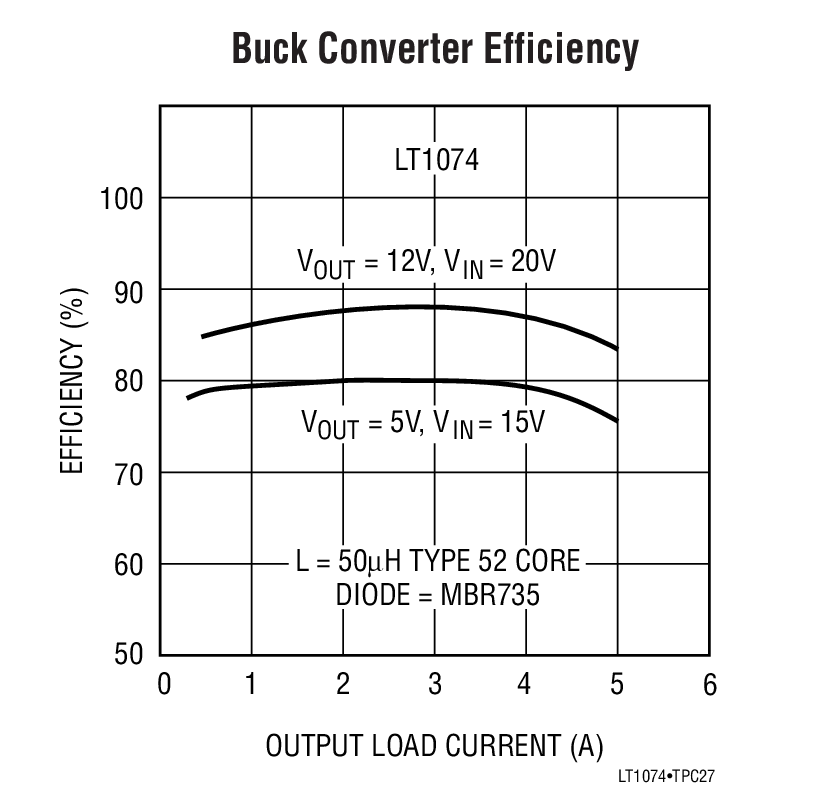

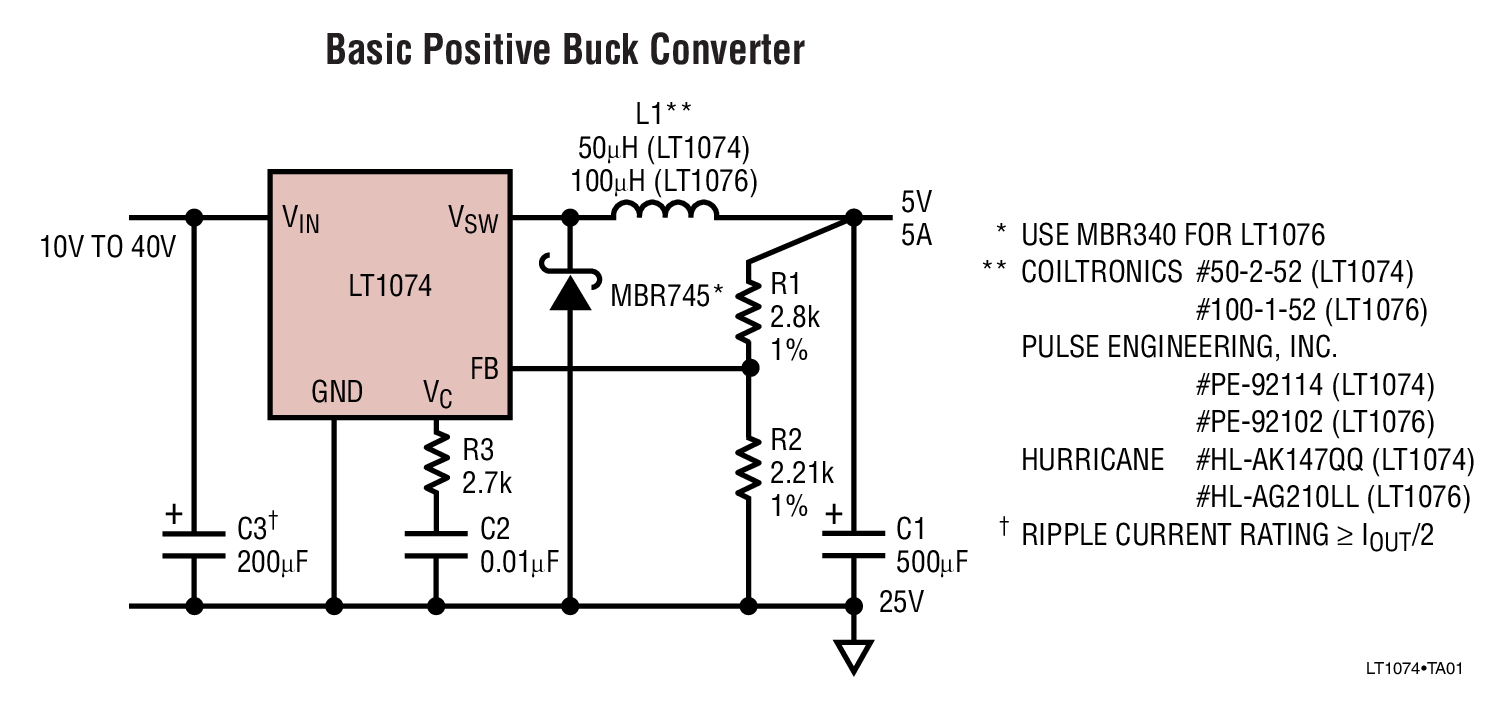

• 具有 2.5V 至 50V 输出电压范围的降压型转换器
• 具 10A 输出 (在 5V) 的抽头电感器降压型转换器
• 正至负转换器
• 负升压转换器
• 多输出降压型转换器
