ADI亚德诺 ADP5033 产品介绍

2026-03-09 0次

特性

输入电压范围：2.3 V至5.5 V
两个800 mA降压调节器和两个300 mA LDO

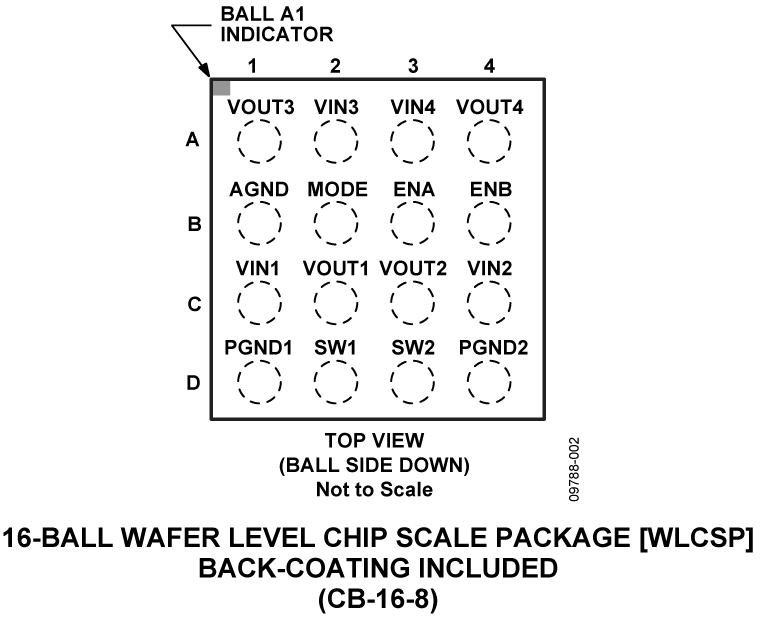

2 mm × 2 mm、16引脚小型WLCSP封装
调节器精度： ±1.8%
工厂可编程VOUTx

3 MHz降压工作，支持强制PWM模式和自动PWM/PSM模式
输出电压范围：0.8 V至3.3 V
输出电压范围：0.8 V至3.3V
低输入电源电压范围：1.7 V至5.5 V
高PSRR、低输出噪声

产品详情和应用

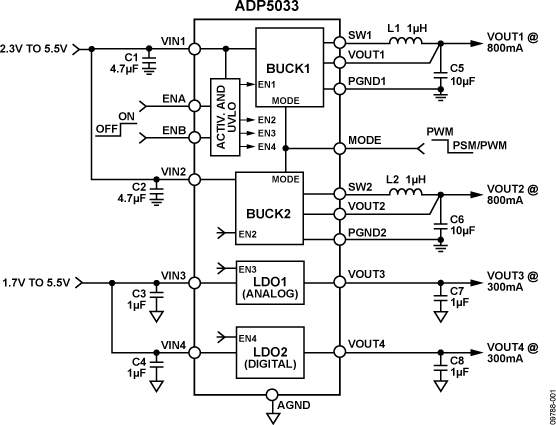

ADP5033在一个16引脚小型2 mm × 2 mm WLCSP封装中集成了两个高性能降压调节器和两个低压差调节器(LDO)，可满足严苛的性能和电路板空间要求。

降压调节器的高开关频率支持小型多层外部器件，并使电路板空间降至较小。当MODE引脚设置为高电平时，降压调节器以强制PWM模式工作。当MODE引脚设置为低电平时，降压调节器以强制节能模式(PSM)工作。当负载接近标称值且负载电流降至预定义阈值以下时，调节器以PSM模式工作，以便改善轻负载效率。

为降低输入电容要求和噪声，两个降压器以错相工作。

ADP5033 LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。在频率高达10 kHz时，ADP5033 LDO能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。

ADP5033中的调节器通过ENA和ENB引脚激活。ENA和ENB控制的具体通道由工厂编程设定。对使能引脚施加高电平将激活调节器。默认输出电压可在工厂编程设置，选择范围广泛。

应用

适用于处理器、ASIC、FPGA和RF芯片组的电源
便携式仪器仪表和医疗设备
空间受限器件
