特性

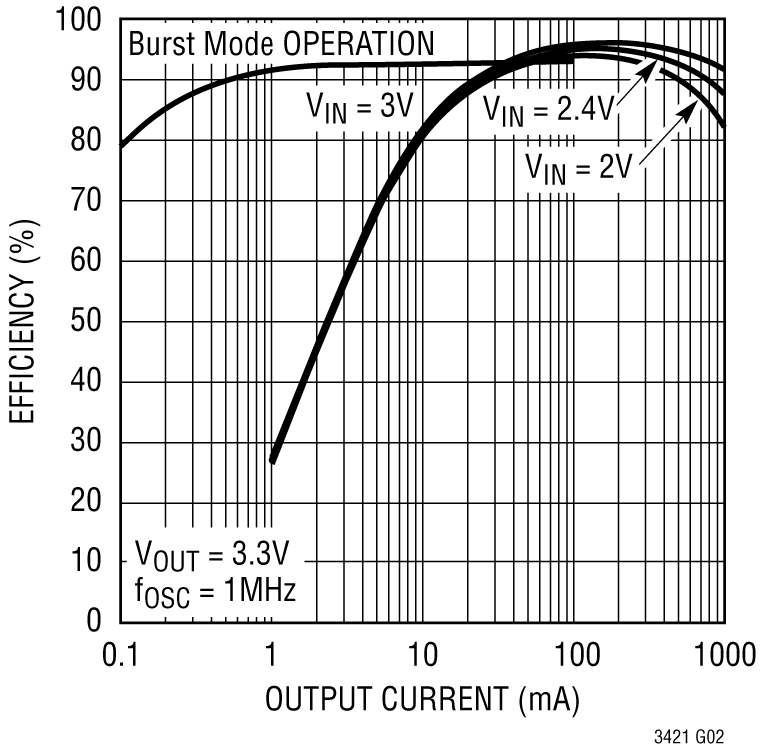

• 同步整流：效率高达 96%
• 真正的输出断接
• 浪涌电流限制
• 非常低的静态电流：12μA
• 高达 1.5A 的连续输出电流
• 高达 3MHz 的固定频率操作
• 0.5V 至 4.5V 输入范围
• 2.4V 至 5.25V 可调输出电压
• 保证的 1V 启动
• 可编程电流限制
• 可编程软启动
• 可同步振荡器
• 手动或自动突发模式 (Burst Mode^®) 操作
• 低电池电量比较器
• < 1μA 的停机电流
• 1.22V 基准输出电压
• 小外形 (4mm x 4mm) 耐热性能增强型 QFN 封装



产品详情和应用

LTC^®3421 是一款具有真正输出断接和浪涌电流限制功能的高效率、电流模式、固定频率、升压型 DC/DC 转换器。该器件内置一个 0.10Ω N 沟道 MOSFET 开关和一个 0.14Ω P 沟道同步整流器。这款产品能够利用外部无源组件简单地设置输出电压、开关频率、电流限制、软启动、突发模式门限和环路补偿。

在突发模式操作中的静态电流仅为 12μA，从而较大限度延长了便携式应用中的电池使用寿命。振荡器频率可设置为高达 3MHz，而且可同步至一个施加在 SYNC 引脚上的外部时钟。LTC3421 内置一个漏极开路独立型低电池电量比较器。该器件采用一个辅助电池在停机期间给输出电压供电，因此可在应用中保持运行。

其他特点包括：1μA 的停机电流、抗振铃控制、热限制和基准输出。

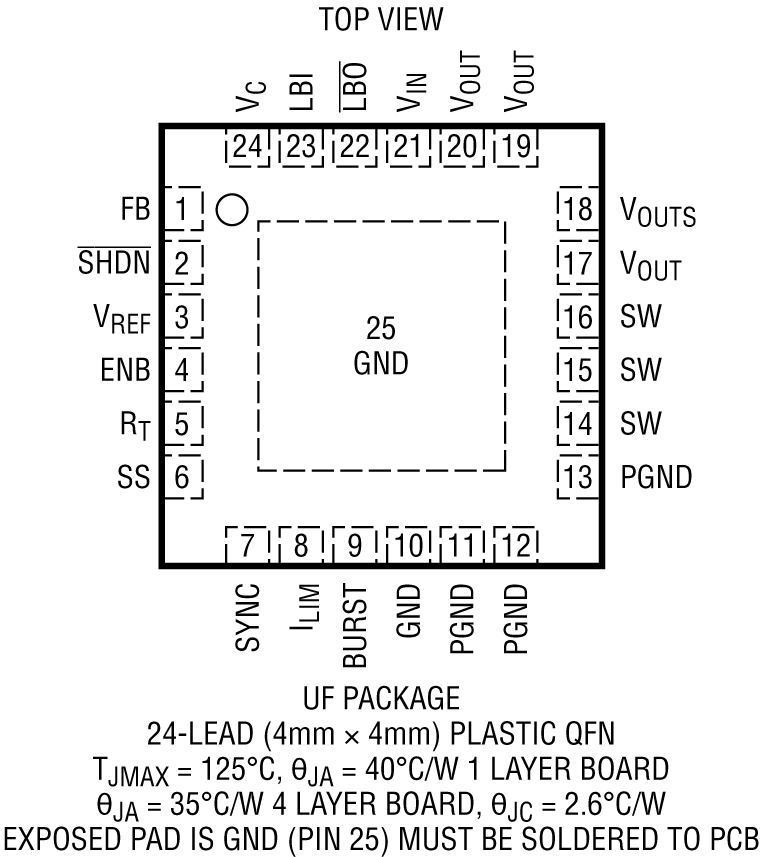

LTC3421采用小外形 4mm x 4mm QFN 封装。

• 手持式计算机
• 无绳电话
• GPS 接收机
• 电池备份电源
