特性

• 减少外部元件，降低总体成本
  • 无需肖特基同步二极管即可保持高效、低成本工作
  • 简单的外部RC补偿，在任意输出电压下均可稳定工作
  • 全陶瓷电容设计：超紧凑布局
  • 180°错相工作降低输出纹波，支持级联电源
• 减少DC-DC控制器库存数量
  • 固定输出电压，输出精度为±1% (5V/3.3V)；或外部电阻可调(1V至10V)。
  • 220kHz至2.2MHz可调节频率，带外同步
  • 频率同步输入
• 降低功耗
  • 效率最高达92%
  • 关断电流仅8μA (典型值)
  • PFM模式下静态电流仅20μA (典型值)
• 工作可靠
  • 42V输入电压瞬态保护
  • 逐周期限流、热关断
  • 电源过压和欠压锁定
  • 电源就绪监测
  • 通过扩频控制降低EMI辐射
  • 50ns最小导通时间保证2.2MHz时低占空比PWM操作

产品详情和应用

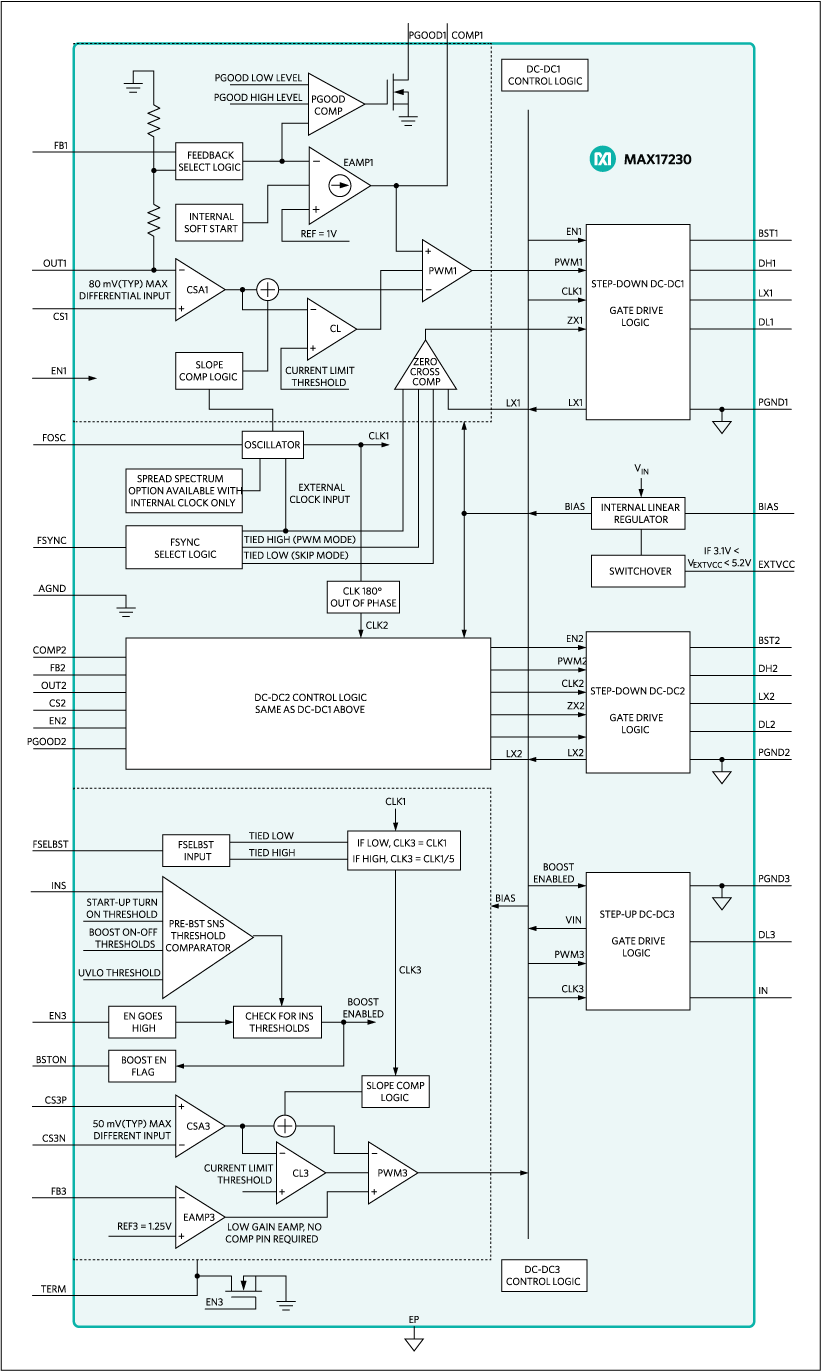

MAX17230/MAX17231提供双路同步降压型DC-DC控制器，集成MOSFET和升压/boost控制器。器件工作在3.5V至36V输入电压范围，激活升压控制器时可低至2V。器件能够以95%占空比工作在低压差条件。控制器可产生3.3V/5V固定输出电压，同时具备在1V至10V范围内编程输出电压的能力。

器件采用峰值限流控制结构，可工作在脉宽调制(PWM)或脉冲频率调制(PFM)控制模式。PWM工作模式在任何负载条件下都保持固定频率工作，在对开关频率敏感的应用中非常有用。PFM工作模式消除了负向电感电流以及轻载条件下额外的跳脉冲，以提高效率。内置低导通电阻MOSFET确保满载时高效工作，同时也简化了布局。

MAX17230/MAX17231包括升压控制器。升压电路在低输入电压条件下打开。设计用于为降压型控制器通道供电，输入电压低至2V。

器件采用40引脚TQFN封装，带裸焊盘，工作在-40°C至+85°C温度范围。

应用

• 配电稳压器
• 通用负载点电源
• 壁式变压器稳压
