ADI亚德诺 LTM4739 产品介绍

2026-03-09 0次

特性

在 <1cm²（单边 PCB）或 0.5cm² （双边 PCB）的空间内提供完整的解决方案
通过 PMBus 遥测功能，监测输出电流、输出电压、输入电压和结温
输入电压范围：3V 至 15V
输出电压范围：0.4V 至 5.5V
可调参考电压：0.4V 至 0.8V（默认 0.5V）
12V_IN 和 1.8V_OUT 时的连续输出电流为 10A，(T_A = 90°C)

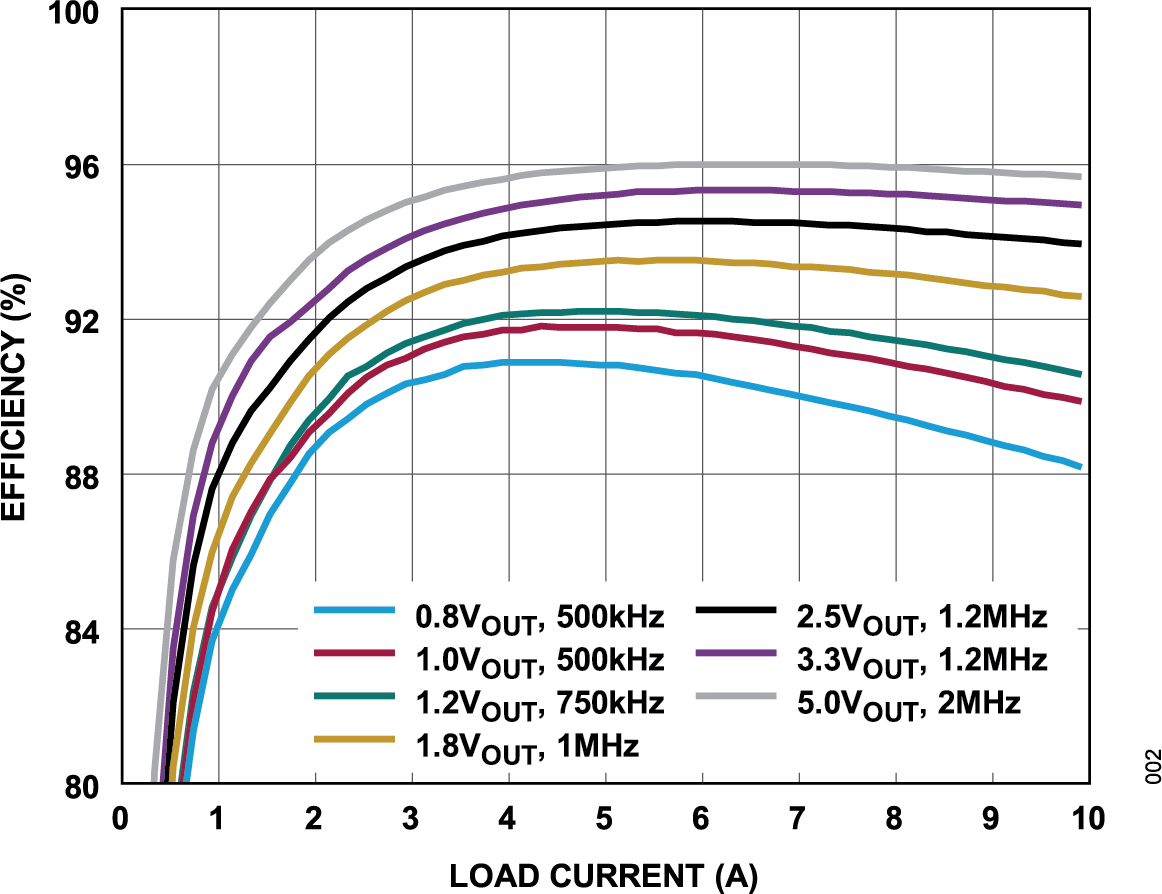

在 10A 时，从 12V_IN 到 1V_OUT 的满载效率为 90％

±过热时最大直流输出误差为 1%
宽频率范围：500kHz 至 2MHz
内部补偿
电源正常指示器
恒定频率峰值电流模式控制
差分远程检测
单相负载点 (POL) 操作

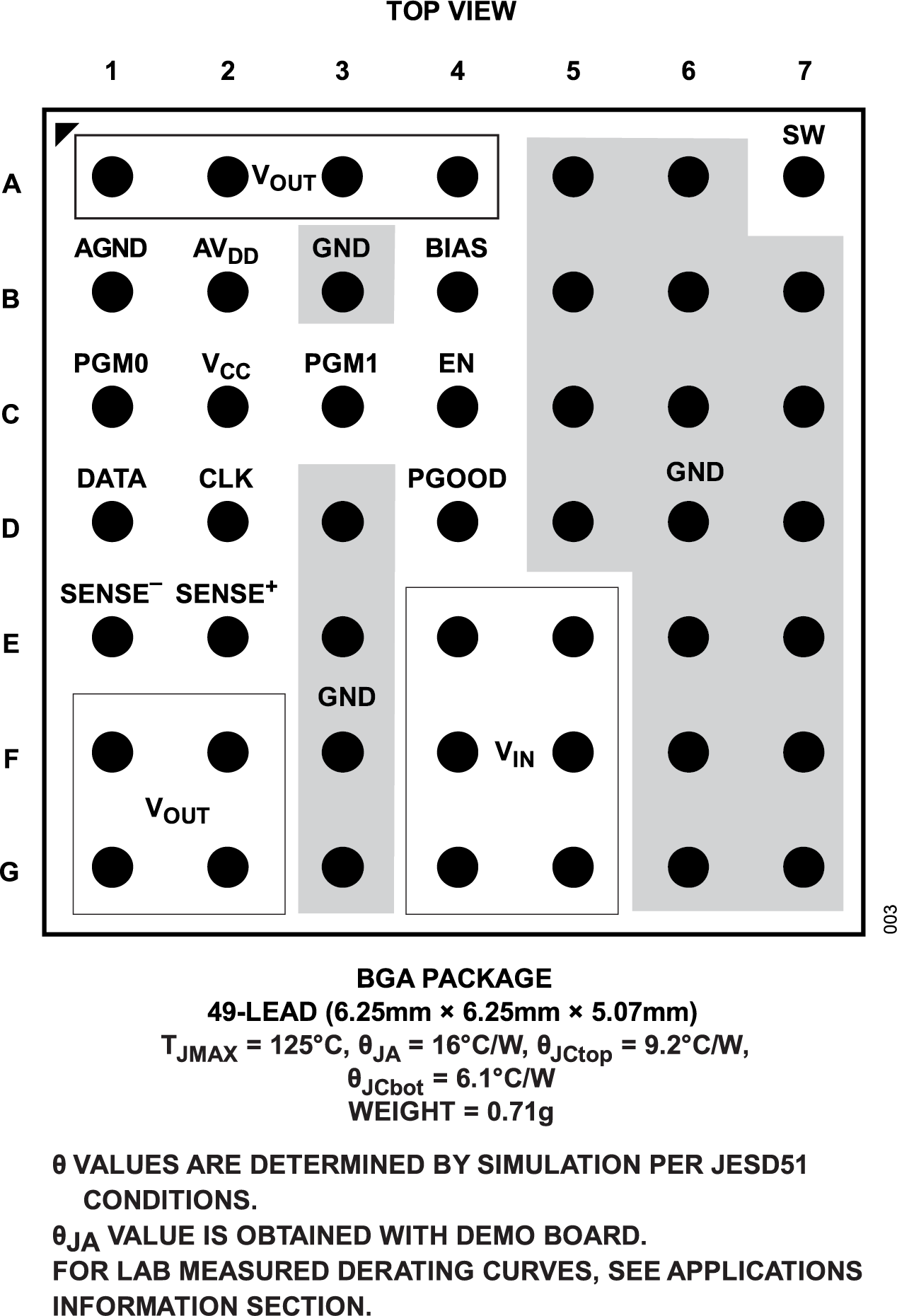

49 引脚 6.25 毫米 × 6.25 毫米 × 5.07 毫米 BGA 封装

产品详情和应用

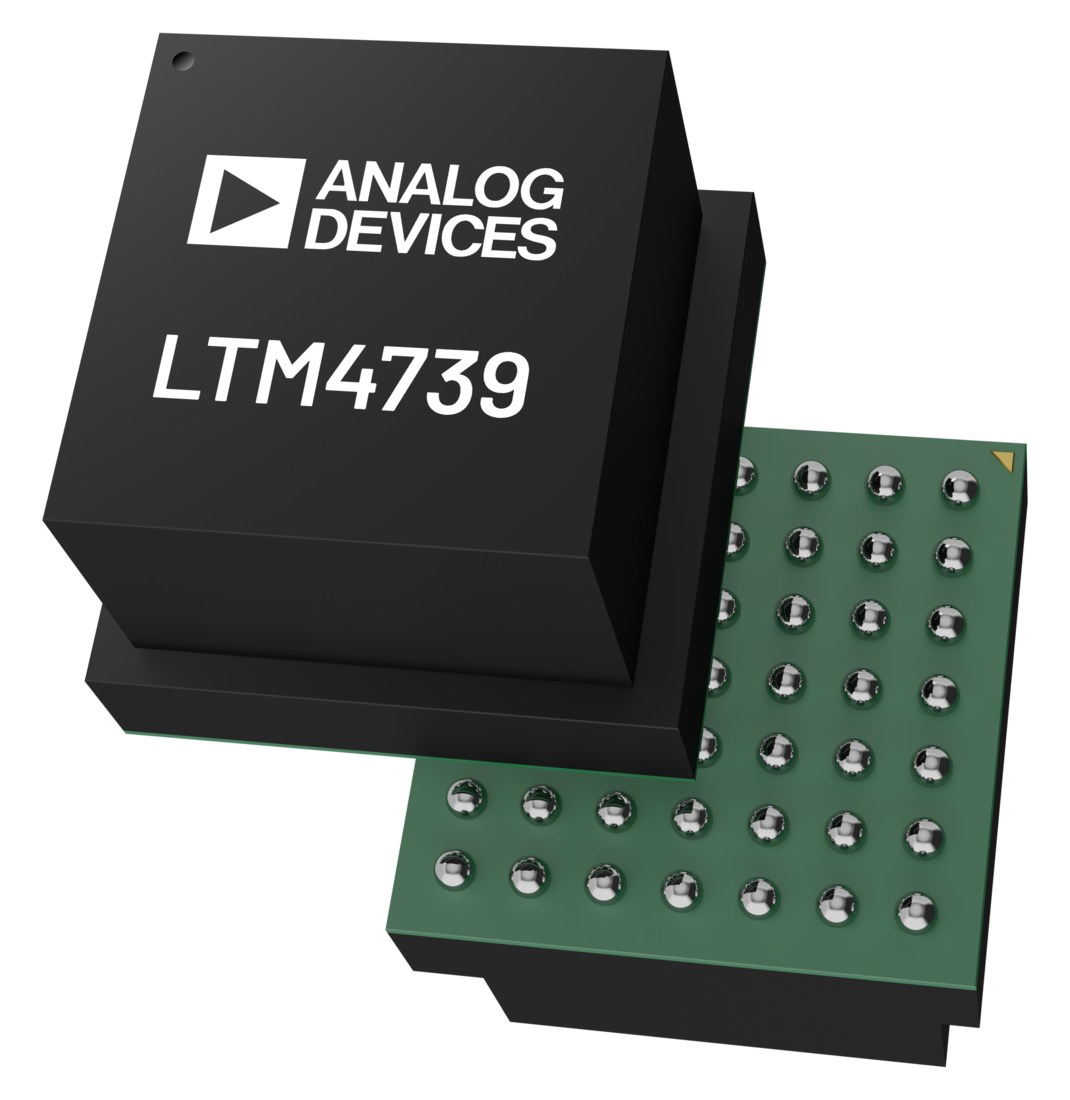

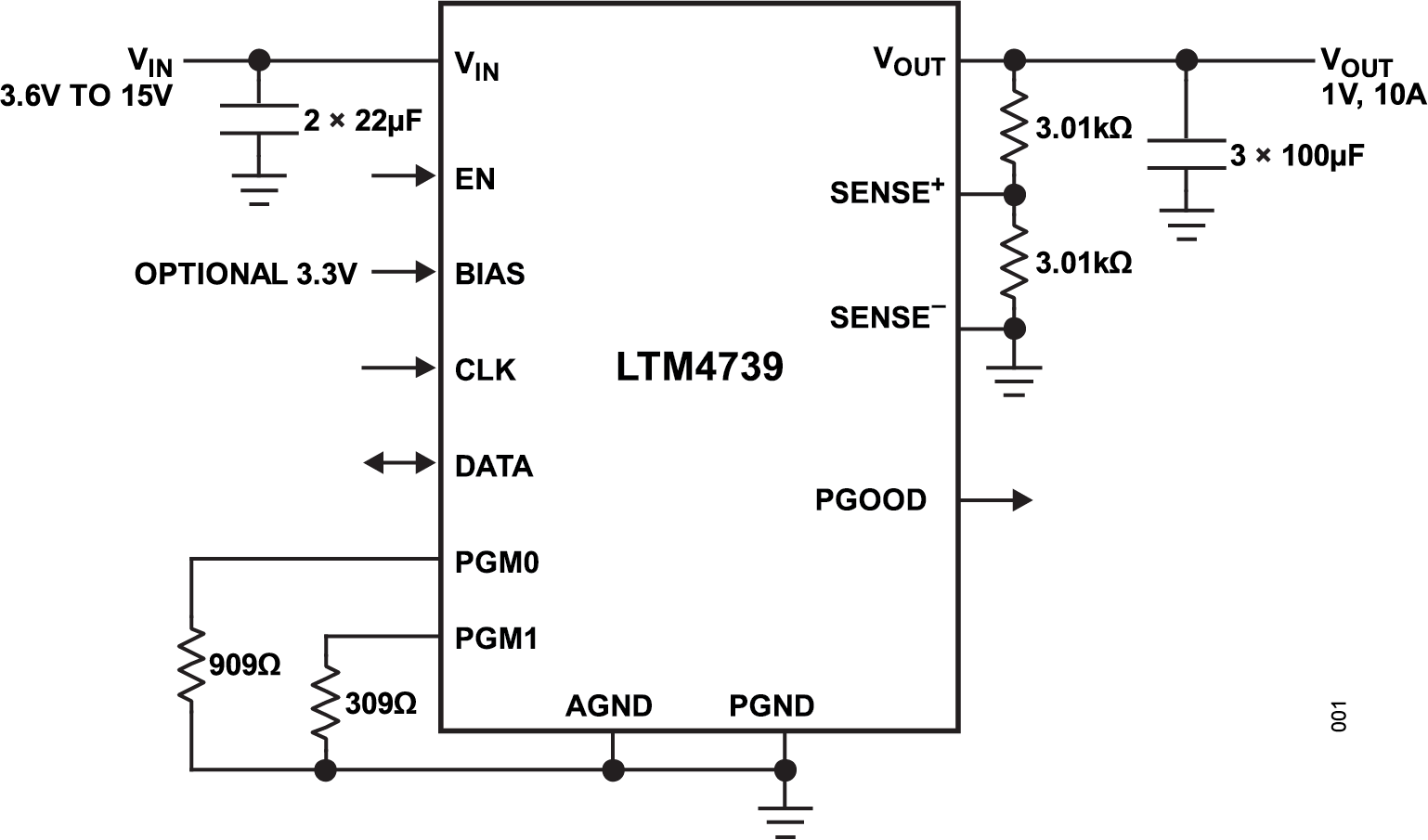

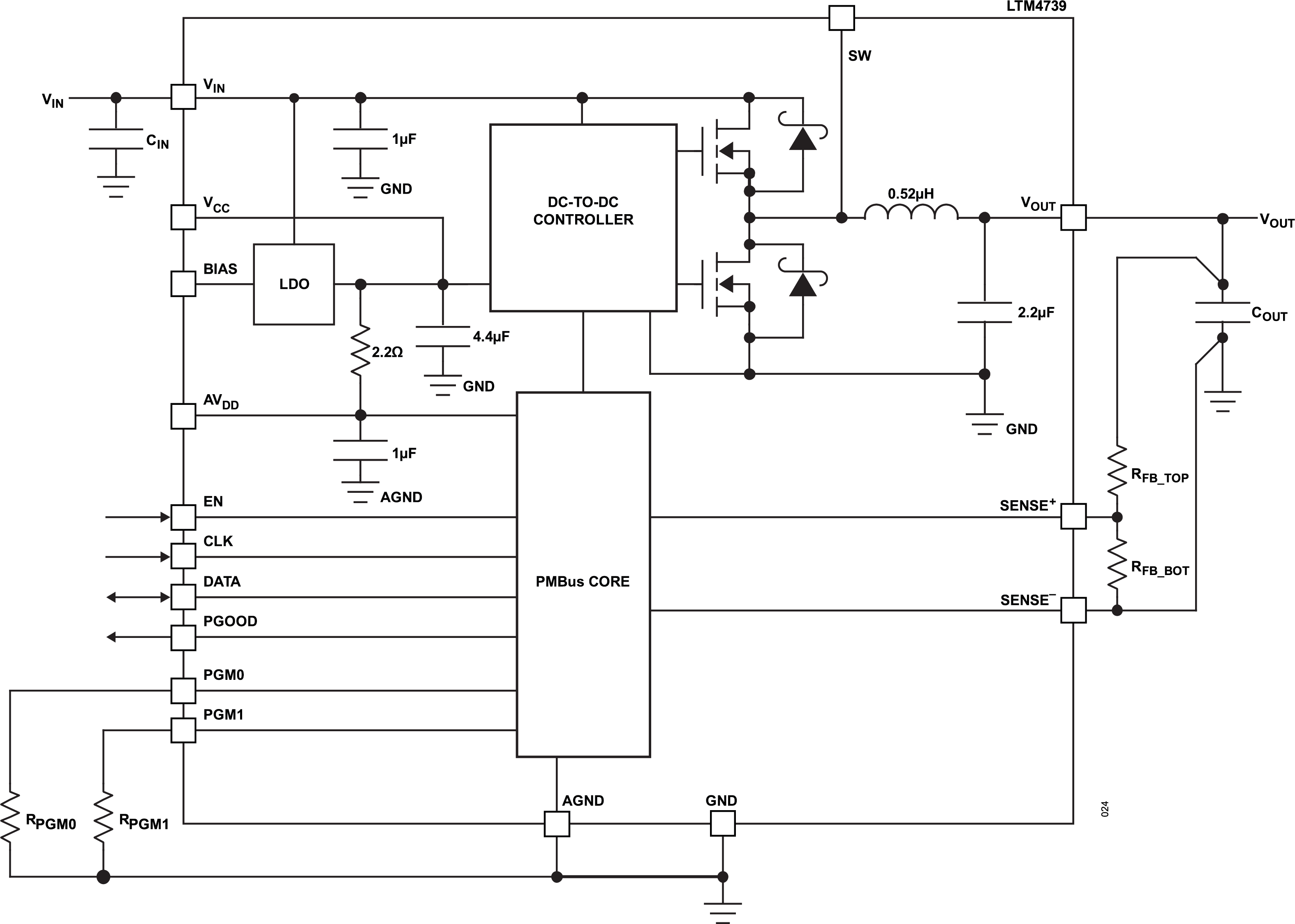

LTM4739 是一款完整的 10A 降压开关模式电源 μModule^® （微模块）稳压器，具有 PMBus 接口，采用纤巧的 6.25mm × 6.25mm × 5.07mm 球栅阵列 (BGA) 封装。该封装包括开关控制器、功率 MOSFET、电感器和支持组件。LTM4739 的工作输入电压范围为 3V 至 15V，支持 0.4V 至 5.5V 的输出电压范围。其高效设计可提供高达 10A 的连续输出电流。只需要批量输入和输出电容器。LTM4739 的开关频率可配置为 500kHz 至 2MHz，从而能够在尺寸和性能方面优化设计。

LTM4739 具有可选的 BIAS 输入引脚，允许连接 2.8V 至 5.5V 偏置输入电源，以优化效率。通过将两个引脚绑定电阻从 PGMn 引脚接地，可选择操作设置和可配置功能，然后使用 PMBus 命令进行调整。LTM4739 具有多重保护功能，包括正负过流 (POC/NOC)、输出过压 (OV) 和过温 (OT)，以确保设计的稳健性。LTM4739 具有符合 RoHS 指令的端子涂装。

应用

数据中心电源、服务器和存储
电信、网络和工业设备
负载点稳压器
