ADI亚德诺 LTC3850 产品介绍

2026-03-09 0次

特性

双通道180°相位控制器可降低所需的输入电容和电源引起的噪声

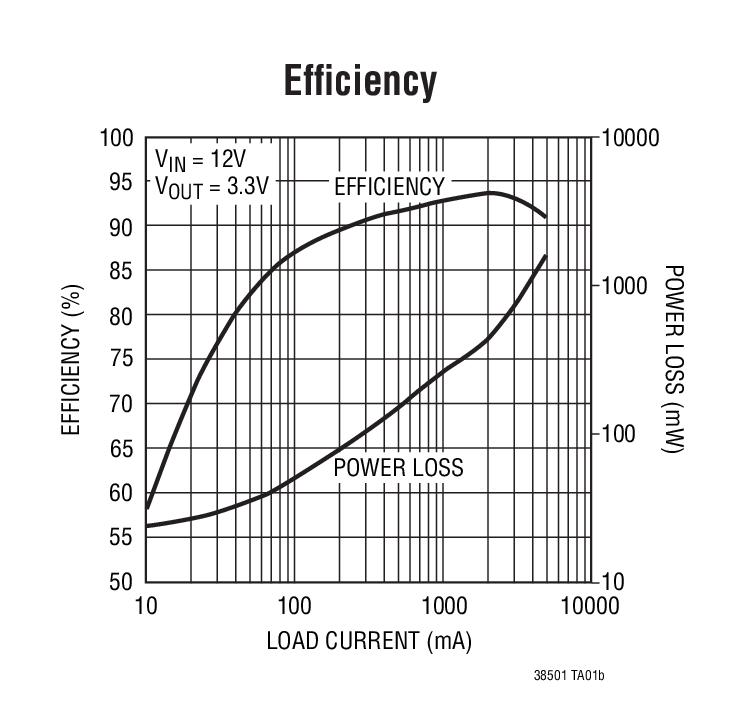

高效率：高达95%
R_SENSE或DCR电流检测
0.8V输出电压精度：±1%
可锁相的固定频率：250kHz至780kHz
支持预偏置输出

两个N沟道MOSFET同步驱动
宽V_IN范围：4V至24V（LTC3850I为30V）工作电压
可调软启动电流斜坡或跟踪
折返输出电流限制
电源良好输出电压监控器

28引脚4mm × 4mm、产品详情和应用

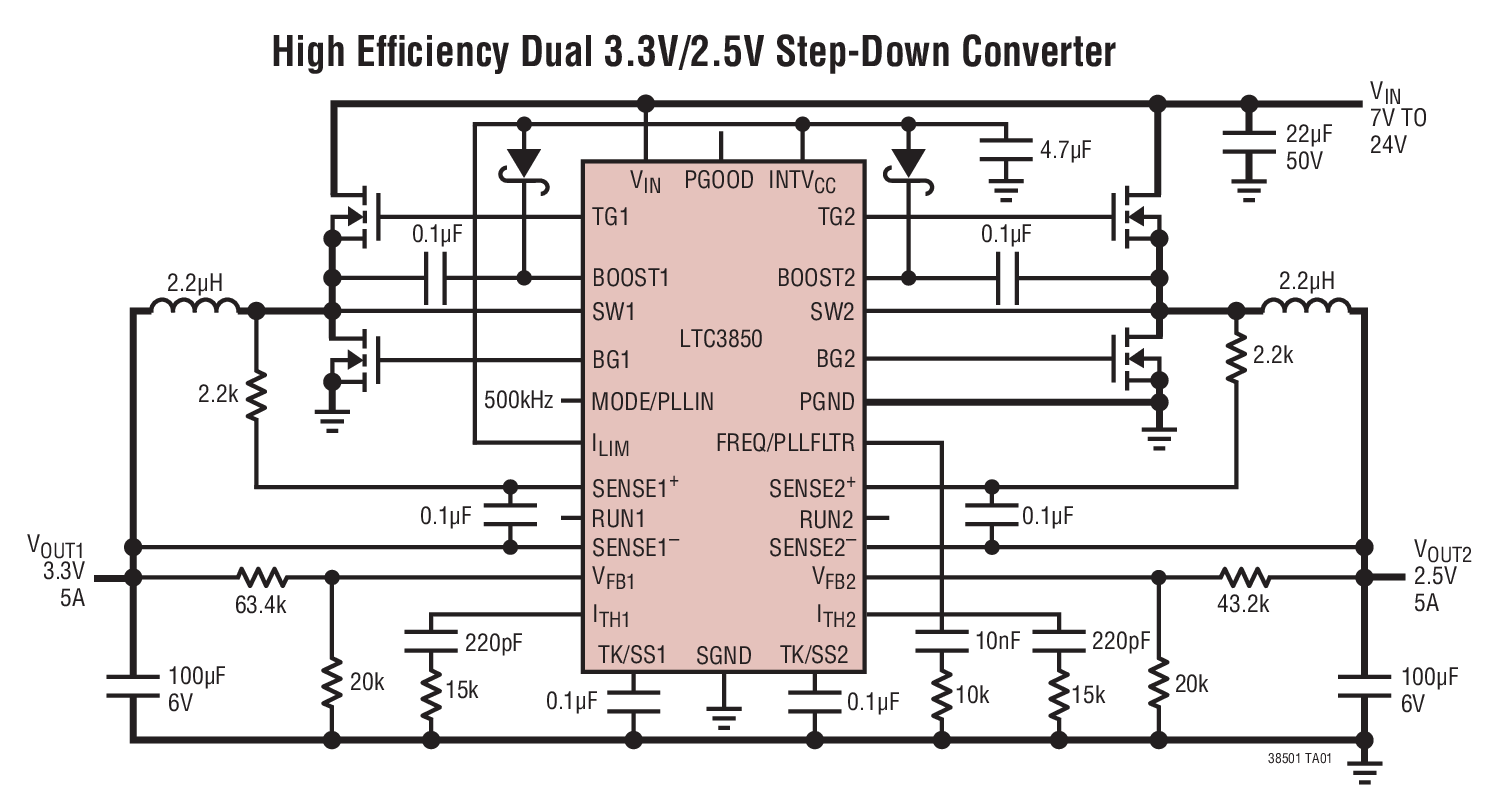

LTC3850是一款高性能双通道同步降压开关稳压器控制器，可驱动N沟道功率MOSFET级。恒频电流模式架构支持高达780kHz的可锁相频率。通过使两个控制器输出级异相操作，可较大限度地降低功耗和电源噪声。

OPTI-LOOP^®补偿可以在较大的输出电容和ESR值范围内优化瞬态响应。LTC3850集成了0.8V精密基准电压源和电源良好输出指示器。4V至24V（最大28V/LTC3850I为30V）的宽输入电源范围涵盖大多数电池化学和中间总线电压。

每个控制器的独立TK/SS引脚使输出电压在启动期间升高。电流折返在短路情况下会限制MOSFET散热性能。MODE/PLLIN引脚在突发工作(Burst Mode^®)模式、跳脉冲模式或连续电感电流模式中进行选择，允许IC与外部时钟同步。

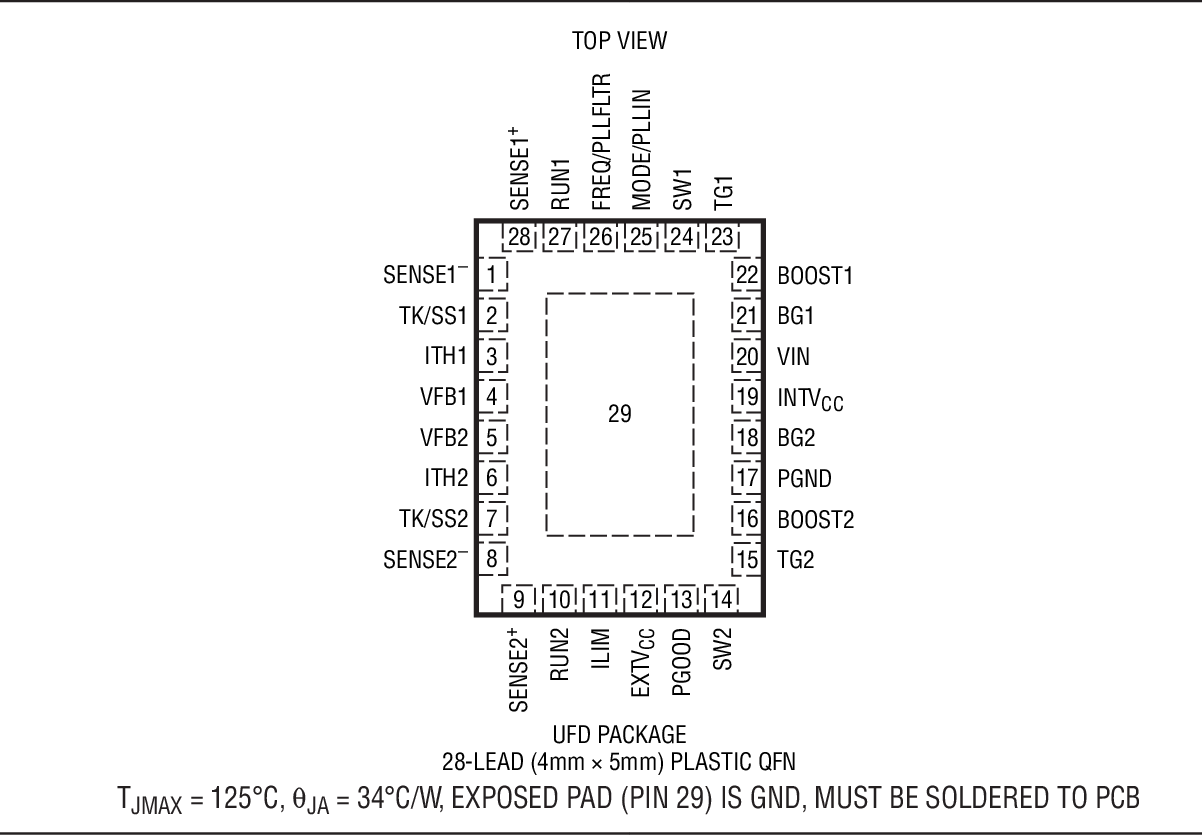

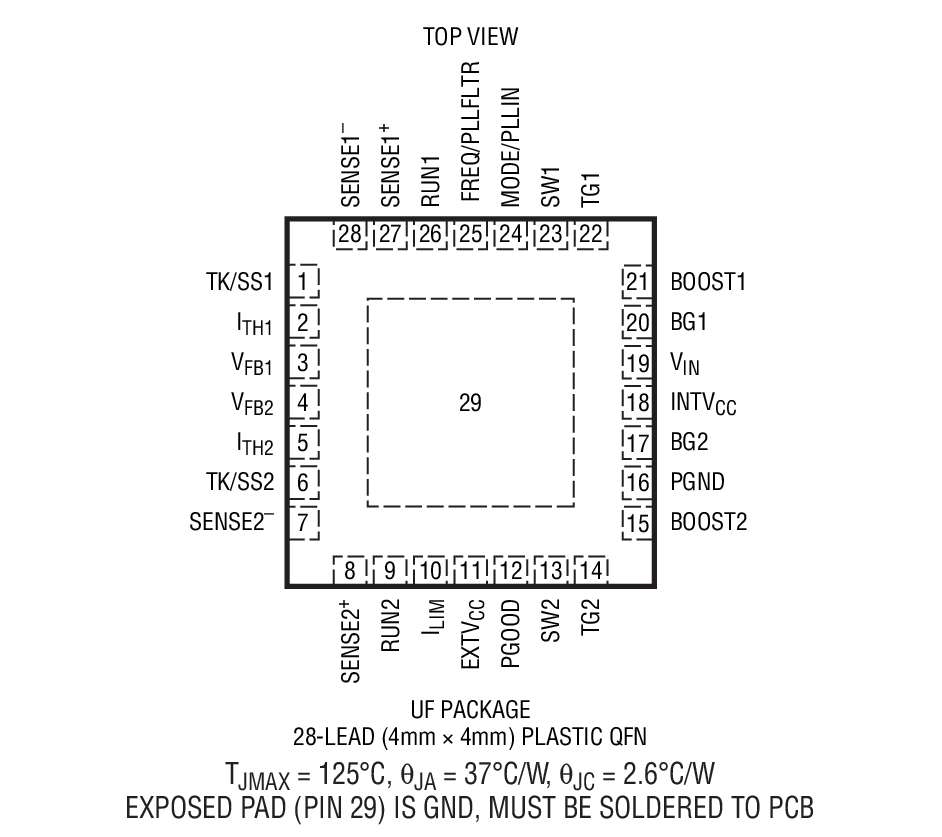

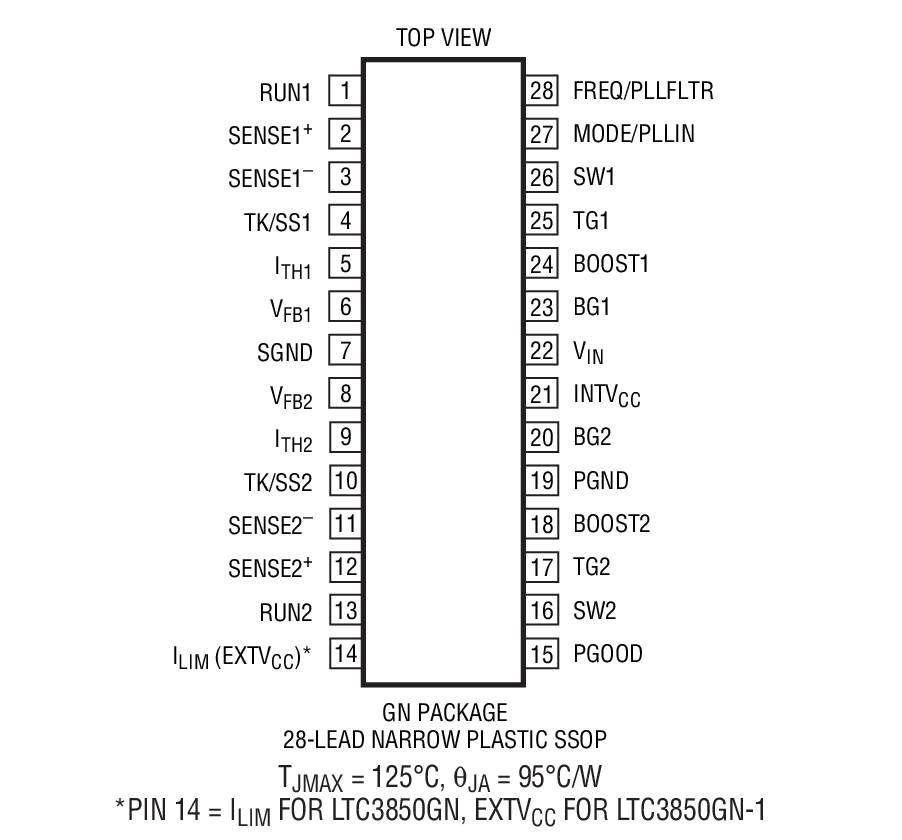

LTC3850采用薄型28引脚4mm × 4mm、4mm × 5mm QFN和窄体SSOP三种封装。
